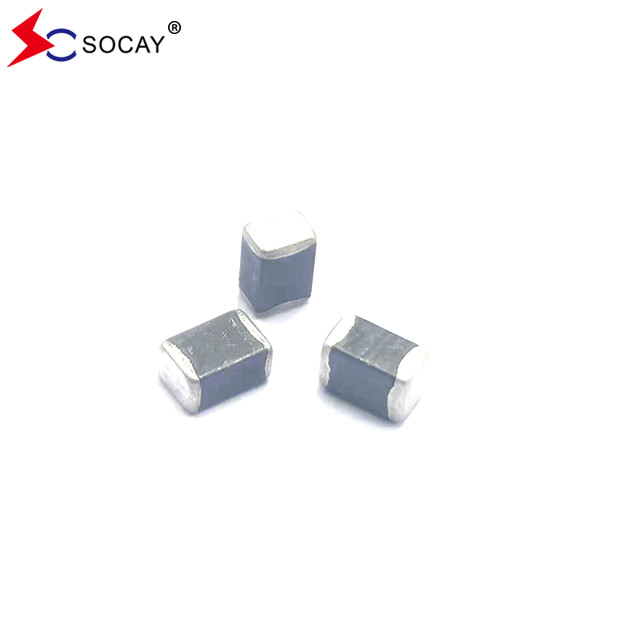

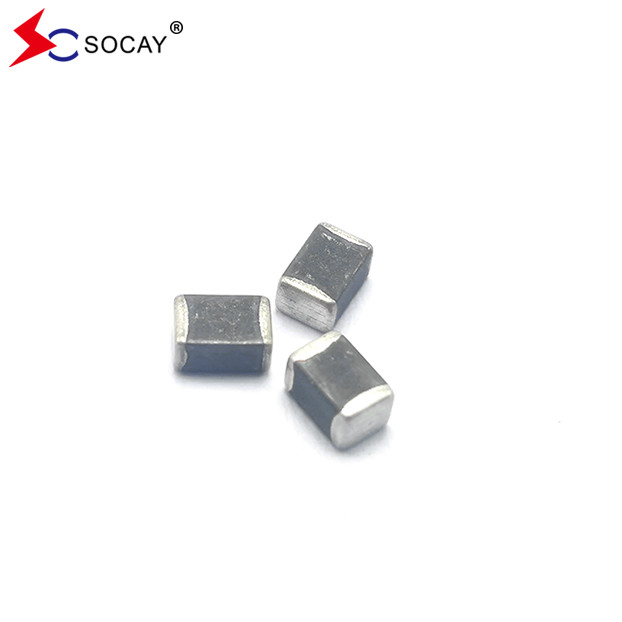

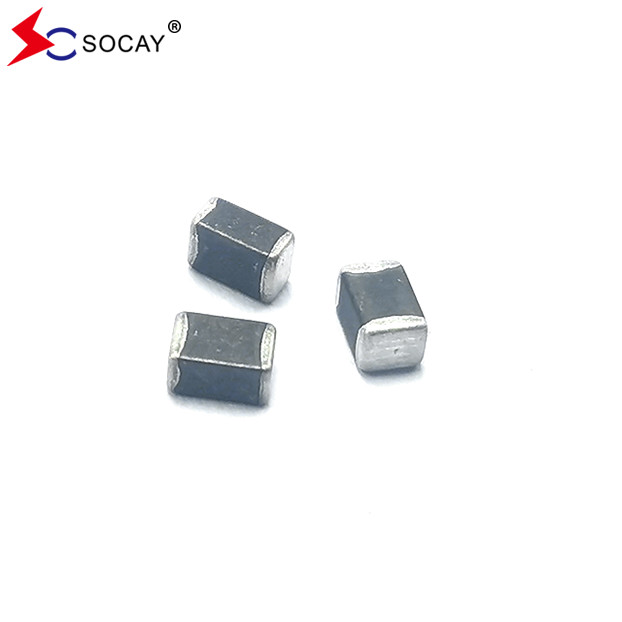

Orijinal Fabrika SOCAY Çok Katmanlı Çip Varistor SV1812H471G0A 1812 Serisi 385VDC
Çok katmanlı Çip Varistor DATASHEET:SV1812H471G0A_v209.1.pdf
Açıklama:
Çok Katmanlı Çip Varistor SV1812H471G0A, çok katmanlı üretim teknolojisine dayanmaktadır.IEC 61000-4-2 veya Elektromanyetik Uyum (EMC) için kullanılan diğer standartlarda belirtilenler dahilSV1812H471G0A, tipik olarak entegre devreleri ve diğer bileşenleri devreler düzeyinde korumak için uygulanır.
Sınıflandırma:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP:5D,7D,10D,14D,20D,25D,32D
Akım:1A~15KA
Boyutu ne kadar küçükse fiyatı da o kadar düşüktür.
Devamı ne kadar düşükse, boyutu da o kadar büyüktür.
Üretim ne kadar yüksekse, o kadar pahalı.
Voltaj ne kadar yüksekse, boru o kadar kalın olur.
Yanıt süresi≤10NS
Çok katmanlı Çip VaristorElektriksel özellikler (25±5°C):
| Simge |
En az |
Tipik |
Maksimum |
Birimler |
| VRMS |
- Evet. |
- Evet. |
300 |
V |
| VDC |
- Evet. |
- Evet. |
385 |
V |
| VV |
423 |
- Evet. |
517 |
V |
| VC |
- Evet. |
- Evet. |
810 |
V |
| Imax |
- Evet. |
- Evet. |
400 |
A |
| Wmax |
- Evet. |
- Evet. |
2.3 |
J |
VRMS - Varistorun koruyabileceği ve 10μA sızıntı akımını geçmeyen maksimum AC çalışma voltajı.
VDC - Varistorun koruyabileceği ve 10μA'dan fazla olmayan maksimum DC çalışma voltajı.
VV - 1mA DC akımında ölçülen cihaz boyunca voltaj.
VB'ye eşdeğerdir.
VC - 8/20μs dalga şekli ve 10A atım akımı ile varistor boyunca maksimum zirve akımı.
Imax - Aygıt arızası olmadan 8/20μs dalga biçimi ile uygulanabilecek maksimum zirve akımı.
Çok katmanlı Çip VaristorCEğitim ve Boyutlar:
| Boyut EIA (EIAJ) |
Uzunluk (L) |
Genişlik (W) |
Kalınlık (T) |
| |
Inç |
Millimetre |
Inç |
Millimetre |
Inç |
Millimetre |
| 1812 (4532) |
0.177±0.016 |
4.50±0.40 |
0.126±0.012 |
3.20±0.30 |
0.134 Max. |
3.40 Max |
Genel teknik veriler:
| Çalışma sıcaklığı |
-55~125°C |
| Depolama sıcaklığı |
-55~150°C |
| Yanıt Zamanı |
< 1 ns |
| Solderability (Saldırılabilirlik) |
245±5°C, 3±1 saniye |
| Kaynatma Sızdırma Direnci |
260±5°C, 10±1 saniye |
Lehimleme tavsiyeleri:
Bantlama Paketindeki Ürün miktarı:
| SIZE EIA(EIAJ) |
1812
(4532)
|
| Standart ambalaj miktarı (PCS / rulo) |
1,000 |
Uygulama
Güç koruması, anahtarlar, POS makineleri, yıldırım yakalayıcılar, bina interkomları, izleme sistemleri, park kartları, iletim sistemleri, enstrümanlama, sayaçlar, iletişim ürünleri,Kontrol panelleri.
Biz aşağıdaki gibi pasif bileşenler için 20 yıldan fazla deneyim ile üreticisi ve tedarikçisiyiz
1- ESD
2- TVS Diyotları
3- PPTC Yeniden ayarlanabilir sigorta
4- Gaz boşaltma tüpü
5- NTC Termistör
6- Varistor, vb.
Herhangi bir sorunuz varsa, lütfen bizimle serbestçe iletişime geçin.
