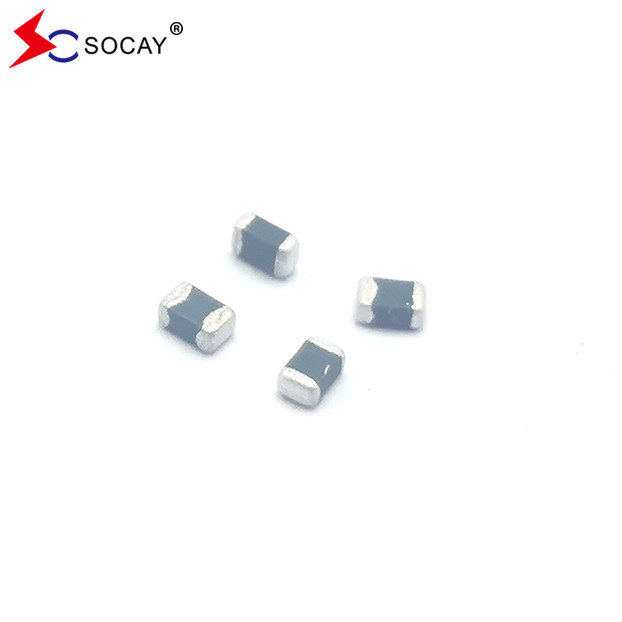

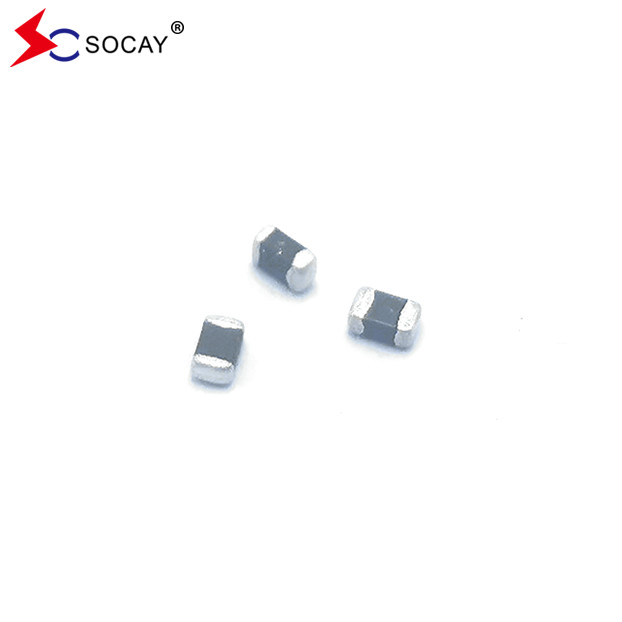

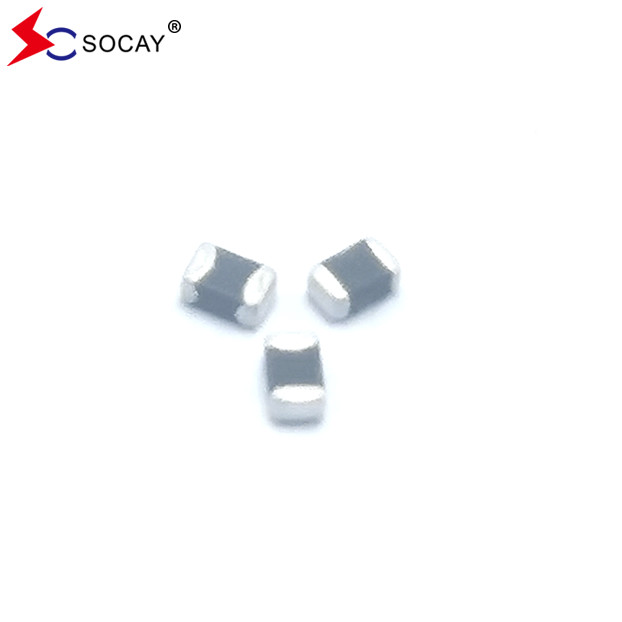

SMD 0805 Çip Varistor Çok Katmanlı SV0805N9R0G0A Entegre devrelerin Korunması İçin

4000 adet
MOQ
negotiable
fiyat
SMD 0805 Çip Varistor Çok Katmanlı SV0805N9R0G0A Entegre devrelerin Korunması İçin
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Bileşen Adı: Çok Katmanlı Çip Varistör
Bileşen Paketi: SMD0805
VDC (Maks.): 9V
Vv (Min.): 10.8V
Vv (Maks.): 16.2V
Vc (Maks.): 35.6V
imax: 50A
Vrms (Maks.): 6V
Vurgulamak:

SMD 0805 Çip Varistörleri

,

Çip Varistörleri Çok Katmanlı
Temel bilgiler
Menşe yeri: Shenzhen Guangdong Çin
Marka adı: SOCAY
Sertifika: REACH RoHS ISO
Model numarası: SV0805N9R0G0A
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

SMD0805 Çip Varistor SV0805N9R0G0A Tipik olarak Uygulanan Koruma Entegre Devre

Çip Varistor DATASHEET:SV0805N9R0G0A_v2201.1.pdf


Açıklama:
Çip Varistor SV0805N9R0G0A çok katmanlı üretim teknolojisine dayanıyor.IEC 61000-4-2 veya Elektromanyetik Uyum (EMC) için kullanılan diğer standartlarda belirtilenler dahilSV0805N9R0G0A, tipik olarak entegre devreleri ve diğer bileşenleri devreler düzeyinde korumak için uygulanır.


Çip Varistor Elektriksel Özellikleri (25± 5°C):

SimgeEn azTipikMaksimumBirimler
VRMS- Evet.- Evet.6V
VDC- Evet.- Evet.9V
VV10.8- Evet.16.2V
VC- Evet.- Evet.35.6V
Imax- Evet.- Evet.50A
Wmax- Evet.- Evet.0.2J

VRMS - Varistorun koruyabileceği ve 10μA sızıntı akımını geçmeyen maksimum AC çalışma voltajı.
VDC - Varistorun koruyabileceği ve 10μA'dan fazla olmayan maksimum DC çalışma voltajı.
VV - 1mA DC akımında ölçülen cihaz boyunca voltaj.
VB'ye eşdeğerdir.
VC - 8/20μs dalga biçimi ve 2A atış akımı ile varistor boyunca maksimum zirve akımı.
Imax - Aygıt arızası olmadan 8/20μs dalga biçimi ile uygulanabilecek maksimum zirve akımı.
Wmax - Aygıt arızası olmadan 10/1000μs dalga biçimi ile dağıtılabilecek maksimum enerji.



Çip Varistor Özellikleri:

  • Düzgen, hibrit bütünleşik devreler veya basılı devreler için boyut serileşmesi
  • Çok sayıda yan elektrot çıkış malzemesi vardır, özellikle sert gereksinimlerin solderability ve lehim ısıya direnç için yüzey montaj teknolojisi için uygundur
  • Hızlı yanıt (<1ns)
  • Düşük sızıntı akımı, düşük sıkıştırma voltajı
  • Geri akış, dalga lehimleme ve sıcak hava el lehimleme için uygundur



Çip Varistor Uygulamalar:

  • Ana kart, dizüstü bilgisayar, cep telefonu, PDA, el cihazı, DSC, DV, tarayıcı ve set-top kutusu... vb. için uygulama.
  • Basınç düğmesi, güç hattı ve düşük frekanslı tek hat aşırı gerilim koruması için uygundur.




Çip Varistor Yapısı ve Boyutları:
SMD 0805 Çip Varistor Çok Katmanlı SV0805N9R0G0A Entegre devrelerin Korunması İçin 0

Boyut EIA (EIAJ)Uzunluk (L)Genişlik (W)Kalınlık (T)
 InçMillimetreInçMillimetreInçMillimetre
0805 (2012)0.079±0.0082.00±0.200.049±0.0081.25±0.200.055 Max1.40 Max



Çip Varistor IR Lehimleme:

Hızlı ısıtma, kısmi ısıtma veya hızlı soğutma bileşen kusuruna kolayca neden olur.IR lehimleme, kontrol edilen ısıtma hızları ve lehimleme sıvı süreleri nedeniyle en yüksek verimlere sahiptir. Temelin saniyede 4 dereceden daha dik bir ısı eğilimine maruz kalmadığından emin olun.Termal şoku en aza indirmek için kaynak zirve sıcaklığının 100 derece içinde önceden ısıtmak gereklidir..




Çip Varistor Environzihinsel&Güvenilirlik testi:

KarakteristikTest yöntemi ve açıklaması
Yüksek sıcaklıkta depolamaÖrnek, yüklenmeden termostat banyoda 1000±2 saat boyunca 125±2 °C'ye maruz bırakılır ve daha sonra 1-2 saat oda sıcaklığında ve nemli bir durumda saklanır.Varistor voltajının değişimi %10 içinde olmalıdır..
Sıcaklık DöngüsüBelirtilen sıcaklığın sıcaklık döngüsü beş kez tekrarlanır ve daha sonra oda sıcaklığında ve nemli bir iki saat saklanır.Varistor geriliminin değişimi %10 içinde olmalıdır ve mekanik hasar incelenmelidir..AdımSıcaklıkDönem
  1-40±3°C30 dakika±3
  2Oda sıcaklığı1 ~ 2 saat
  3125±2°C30 dakika±3
  4Oda sıcaklığı1 ~ 2 saat
Yüksek sıcaklık yüküEn yüksek izin verilen voltajı 85°C'de 1000 saat boyunca sürekli uygulandıktan sonra numune bir saat veya daha fazla oda sıcaklığında ve nemli bir ortamda saklanmalıdır.Varistor geriliminin değişimi %10 içinde olmalıdır..

Nemli ısı yükü

Nem yükü

Örnek, 40°C,90 ila 95% RH ortamına maruz bırakılmalı ve 1000 saat boyunca maksimum izin verilen voltaj uygulanmalı, daha sonra bir veya iki saat oda sıcaklığında ve nemde saklanmalıdır.Varistor voltajının değişimi %10 içinde olmalıdır..
Düşük Sıcaklıkta DepolamaÖrnek, -40°C'ye 1000 saat yüklenmeden maruz bırakılır ve daha sonra oda sıcaklığında bir iki saat saklanır.





Bantlama Paketindeki Ürün miktarı:

SIZE EIA(EIAJ)

0805

(2012)

Standart ambalaj miktarı (PCS / rulo)4,000


Bir kutunun içeriği:
0805 Serisi: 6 makara / iç kutu




Etiket ve İşaretleme:
Kağıt etiketi ruloun açık tarafına yapıştırılır ve bilgi sağ tarafı gösterir.











SMD 0805 Çip Varistor Çok Katmanlı SV0805N9R0G0A Entegre devrelerin Korunması İçin 1

Etiket:

Seramik Çip Varistor

Yüzey Dağı Varistor

çinko oksit varistörü
