1206 Çok Katmanlı Çip Varistor SV1206N220G0A Ana kart dizüstü bilgisayar için

3000 ADET
MOQ
negotiable
fiyat
1206 Çok Katmanlı Çip Varistor SV1206N220G0A Ana kart dizüstü bilgisayar için
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Bileşen Adı: Çok Katmanlı Çip Varistör
Bileşen Paketi: SMD1206
Maksimum DC çalışma voltajı: 22V
Vv (Min.): 26.4V
Vv (Maks.): 33V
Varistör boyunca maksimum tepe akımı: 72V
Maksimum Tepe Akımı: 100A
Maksimum AC çalışma voltajı: 17V
Vurgulamak:

1206 Çok katmanlı çip varistor

,

Dizüstü bilgisayar çok katmanlı çip varistor
Temel bilgiler
Menşe yeri: Shenzhen Guangdong Çin
Marka adı: SOCAY
Sertifika: REACH RoHS ISO
Model numarası: SV1206N220G0A
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

1206 Çok Katmanlı Çip Varistor SV1206N220G0A Ana kart için uygulama, dizüstü bilgisayar


Çok katmanlı Çip VaristorVeritabanı:SV1206N220G0A_v209.1.pdf


Açıklama:
Çok Katmanlı Çip Varistor SV1206N220G0A, çok katmanlı üretim teknolojisine dayanmaktadır.IEC 61000-4-2 veya Elektromanyetik Uyum (EMC) için kullanılan diğer standartlarda belirtilenler dahilSV1206N220G0A, tipik olarak entegre devreleri ve diğer bileşenleri devreler düzeyinde korumak için uygulanır.


Çok katmanlı Çip VaristorElektriksel özellikler (25±5°C):

Simge En az Tipik Maksimum Birimler
VRMS - Evet. - Evet. 17 V
VDC - Evet. - Evet. 22 V
VV 26.4 - Evet. 33 V
VC - Evet. - Evet. 72 V
Imax - Evet. - Evet. 100 A
Wmax - Evet. - Evet. 0.5 W

VRMS - Varistorun koruyabileceği ve 10μA sızıntı akımını geçmeyen maksimum AC çalışma voltajı.

VDC - Varistorun koruyabileceği ve 10μA'dan fazla olmayan maksimum DC çalışma voltajı.

VV - 1mA DC akımında ölçülen cihaz boyunca voltaj.

VB'ye eşdeğerdir.

VC - 8/20μs dalga biçimi ve 5A atış akımı ile varistor boyunca maksimum zirve akımı.

Imax - Aygıt arızası olmadan 8/20μs dalga biçimi ile uygulanabilecek maksimum zirve akımı.

Wmax - Aygıt arızası olmadan 10/1000μs dalga biçimi ile dağıtılabilecek maksimum enerji.







Çok katmanlı Çip VaristorÖzellikleri:

  • Düzgen, hibrit bütünleşik devreler veya basılı devreler için boyut serileşmesi
  • Çok sayıda yan elektrot çıkış malzemesi vardır, özellikle sert gereksinimlerin solderability ve lehim ısıya direnç için yüzey montaj teknolojisi için uygundur
  • Hızlı yanıt (<1ns)
  • Düşük sızıntı akımı, düşük sıkıştırma voltajı
  • Geri akış, dalga lehimleme ve sıcak hava el lehimleme için uygundur



Çok katmanlı Çip VaristorUygulamalar:

  • Ana kart, dizüstü bilgisayar, cep telefonu, PDA, el cihazı, DSC, DV, tarayıcı ve set-top kutusu... vb. için uygulama.
  • Basınç düğmesi, güç hattı ve düşük frekanslı tek hat aşırı gerilim koruması için uygundur.




Çok katmanlı Çip Varistor İnşaat ve Boyutlar:

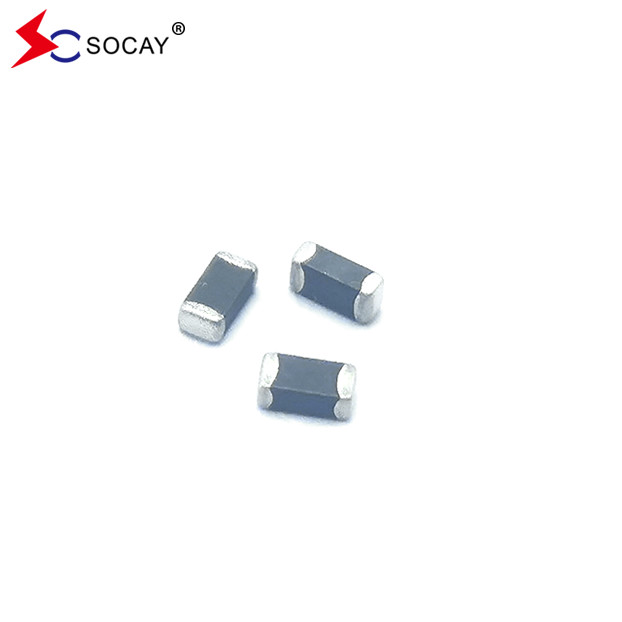

1206 Çok Katmanlı Çip Varistor SV1206N220G0A Ana kart dizüstü bilgisayar için 0

Boyut EIA (EIAJ) Uzunluk (L) Genişlik (W) Kalınlık (T)
  Inç Millimetre Inç Millimetre Inç Millimetre
1206 (3216) 0.126±0.012 3.20±0.30 0.063±0.012 1.60±0.30 0.071 Max 1.80 Max









Çok katmanlı Çip Varistor IR Lehimleme:



Hızlı ısıtma, kısmi ısıtma veya hızlı soğutma bileşen kusuruna kolayca neden olur.IR lehimleme, kontrol edilen ısıtma hızları ve lehimleme sıvı süreleri nedeniyle en yüksek verimlere sahiptir. Temelin saniyede 4 dereceden daha dik bir ısı eğilimine maruz kalmadığından emin olun.Termal şoku en aza indirmek için kaynak zirve sıcaklığının 100 derece içinde önceden ısıtmak gereklidir..








Lehimleme tavsiyeleri:

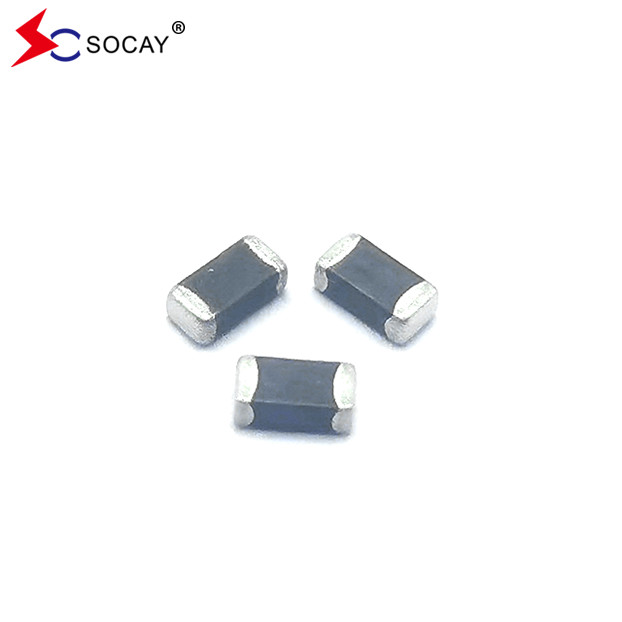

1206 Çok Katmanlı Çip Varistor SV1206N220G0A Ana kart dizüstü bilgisayar için 1

  • Önyükleme
    • Sıcaklık yükselme hızı 2 ~ 4 °C / s önerilmektedir
    • Uygun preheat süresi 60 ila 120 saniye arasında olacaktır.
  • Isıtma
    • Temperatürün ani yükselmesi konusunda dikkatli olun çünkü kaynak yeteneğini kötüleştirebilir.
    • Peel sıcaklığını 215 °C ile 225 °C arasında ayarlayın.
  • Soğutma
    • Yavaş soğutma konusunda dikkatli olun, çünkü bileşenlerin konum değişikliğine neden olabilir.







Çok katmanlı Çip Varistor Çevre&Güvenilirlik testi:

Karakteristik Test yöntemi ve açıklaması
Yüksek sıcaklıkta depolama Örnek, yüklenmeden termostat banyoda 1000±2 saat boyunca 125±2 °C'ye maruz bırakılır ve daha sonra 1-2 saat oda sıcaklığında ve nemli bir durumda saklanır.Varistor voltajının değişimi %10 içinde olmalıdır..
Sıcaklık Döngüsü Belirtilen sıcaklığın sıcaklık döngüsü beş kez tekrarlanır ve daha sonra oda sıcaklığında ve nemli bir iki saat saklanır.Varistor geriliminin değişimi %10 içinde olmalıdır ve mekanik hasar incelenmelidir.. Adım Sıcaklık Dönem
    1 -40±3°C 30 dakika±3
    2 Oda sıcaklığı 1 ~ 2 saat
    3 125±2°C 30 dakika±3
    4 Oda sıcaklığı 1 ~ 2 saat
Yüksek sıcaklık yükü En yüksek izin verilen voltajı 85°C'de 1000 saat boyunca sürekli uygulandıktan sonra numune bir saat veya daha fazla oda sıcaklığında ve nemli bir ortamda saklanmalıdır.Varistor geriliminin değişimi %10 içinde olmalıdır..

Nemli ısı yükü

Nem yükü

 Örnek, 40°C,90 ila 95% RH ortamına maruz bırakılmalı ve 1000 saat boyunca maksimum izin verilen voltaj uygulanmalı, daha sonra bir veya iki saat oda sıcaklığında ve nemde saklanmalıdır.Varistor voltajının değişimi %10 içinde olmalıdır..
Düşük Sıcaklıkta Depolama Örnek, -40°C'ye 1000 saat yüklenmeden maruz bırakılır ve daha sonra oda sıcaklığında bir iki saat saklanır.





Bantlama Paketindeki Ürün miktarı:

SIZE EIA(EIAJ)

1206

(3216)
Standart ambalaj miktarı (PCS / rulo) 3,000

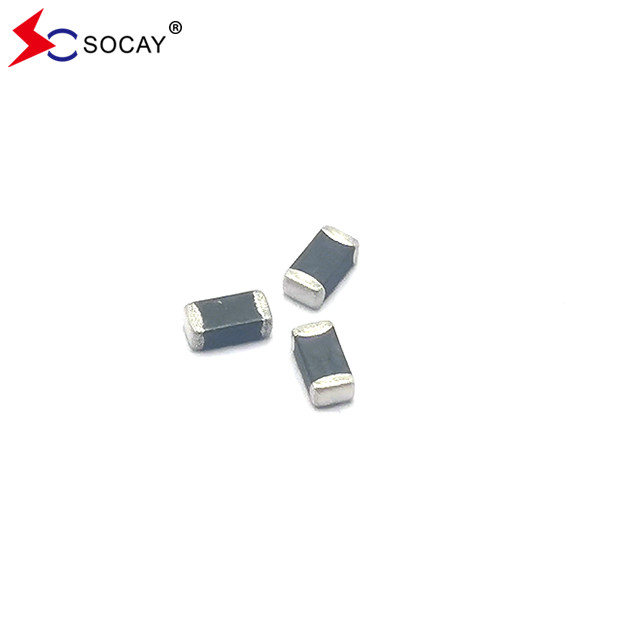

1206 Çok Katmanlı Çip Varistor SV1206N220G0A Ana kart dizüstü bilgisayar için 2

Etiket:

Seramik Çip Varistor

Yüzey Dağı Varistor

çinko oksit varistörü
