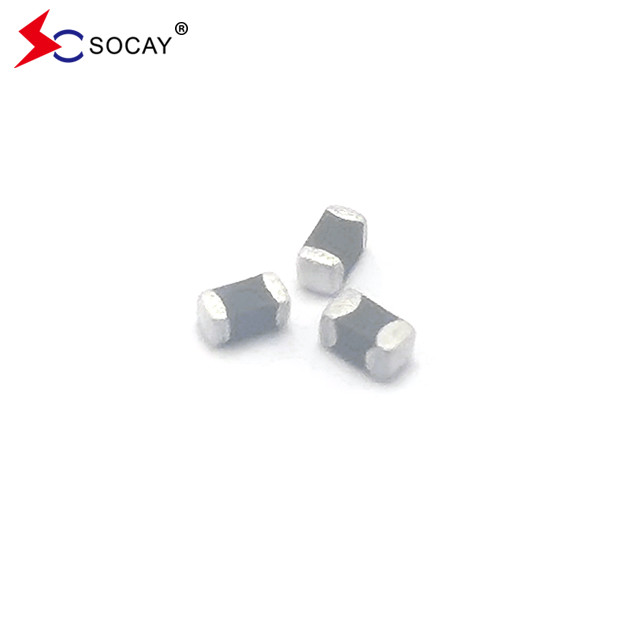

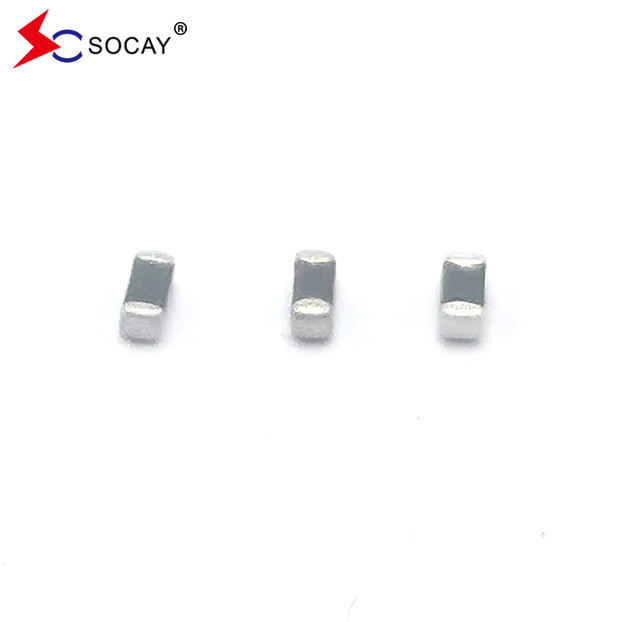

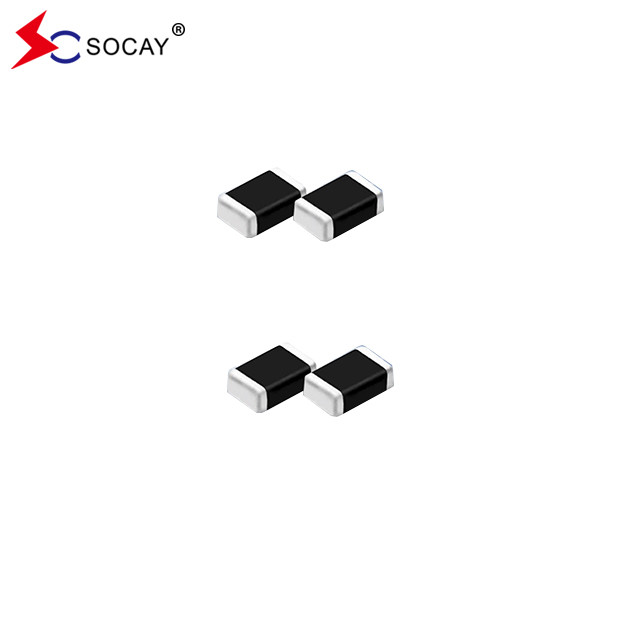

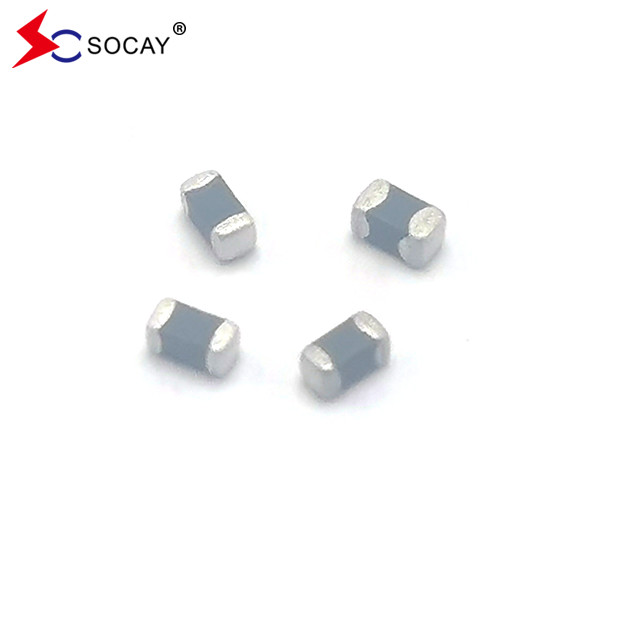

SMD 0603 Yüzey Taşıma Varistor SV0603N300G0A Dizüstü Bilgisayar Cep telefonu PDA için

4000 adet
MOQ
negotiable
fiyat
SMD 0603 Yüzey Taşıma Varistor SV0603N300G0A Dizüstü Bilgisayar Cep telefonu PDA için
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Adı: Çok Katmanlı Çip Varistör
Paket: smd0603
VDC (Maks.): 30V
Vv (Min.): 36V
Vv (Maks.): 45V
Vc (Maks.): 99V
imax: 30A
Vrms (Maks.): 25V
Vurgulamak:

SMD 0603 Yüzey Montajı Varistor

,

Not defteri Yüzey Dağı Varistor
Temel bilgiler
Menşe yeri: Shenzhen Guangdong Çin
Marka adı: SOCAY
Sertifika: REACH RoHS ISO
Model numarası: SV0603N300G0A
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

0603 Yüzey Montajı Varistor SV0603N300G0A Mükemmel Düşük ve Istikrarlı Sızıntı Akımı



Yüzey Dağı Varistor DATASHEET:SV0603N300G0A_v89.1.pdf





Açıklama:

Yüzey Montajı Varistor SV0603N300G0A çok katmanlı üretim teknolojisine dayanıyor.IEC 61000-4-2 veya Elektromanyetik Uyum (EMC) için kullanılan diğer standartlarda belirtilenler dahilSV0603N300G0A, tipik olarak entegre devreleri ve diğer bileşenleri devreler düzeyinde korumak için uygulanır.





Yüzey montu varistor eşdeğer devreler:

SMD 0603 Yüzey Taşıma Varistor SV0603N300G0A Dizüstü Bilgisayar Cep telefonu PDA için 0





Elektriksel Özellikler(25± 5°C):

Simge En az Tipik Maksimum Birimler
VRMS - Evet. - Evet. 25 V
VDC - Evet. - Evet. 30 V
VV 36 - Evet. 45 V
VC - Evet. - Evet. 99 V
Imax - Evet. - Evet. 30 A
Wmax - Evet. - Evet. 0.1 J

VRMS - Varistorun koruyabileceği ve 10μA sızıntı akımını geçmeyen maksimum AC çalışma voltajı.

VDC - Varistorun koruyabileceği ve 10μA'dan fazla olmayan maksimum DC çalışma voltajı.

VV - 1mA DC akımında ölçülen cihaz boyunca voltaj.

VB'ye eşdeğerdir.

VC - 8/20μs dalga biçimi ve 1A atış akımı ile varistor boyunca maksimum zirve akımı.

Imax - Aygıt arızası olmadan 8/20μs dalga biçimi ile uygulanabilecek maksimum zirve akımı.

Wmax - Aygıt arızası olmadan 10/1000μs dalga biçimi ile dağıtılabilecek maksimum enerji.









Yüzey Montaj Varistor Özellikleri:

  • SMD tipi çinko oksit bazlı seramik yonga
  • Kurşunsuz kaplama sonu iyi solderability özelliği sağladı
  • İzolatör kaplama mükemmel düşük ve istikrarlı sızıntı akımı tutar
  • Hızlı yanıt süresi (<1ns)
  • Düşük sıkıştırma voltajı
  • Yüksek geçici akım kapasitesi
  • IEC 61000-4-2 standardına uygun
  • EIA 0603 için kompakt boyut




Yüzey Montaj Varistor Uygulamalar:

  • Ana kart, dizüstü bilgisayar, cep telefonu, PDA, el cihazı, DSC, DV, tarayıcı ve set-top kutusu... vb için uygulama.
  • Basınç düğmesi, güç hattı ve düşük frekanslı tek hat aşırı gerilim koruması için uygundur.











Yüzey Dağı Varistor Yapısı ve Boyutları:

SMD 0603 Yüzey Taşıma Varistor SV0603N300G0A Dizüstü Bilgisayar Cep telefonu PDA için 1

Boyut EIA (EIAJ)

0603

(1608)
Simge Inç Millimetre
L 0.063±0.006 1.60±0.15
W 0.031±0.004 0.80±0.10
T 0.031±0.008 0.80±0.20
C 0.012±0.008 0.30±0.20






Substratı kullanırken önlemler:

Ürünü çok fazla lehimledikten sonra kartın bükülmesini aşmayın (referans örnekleri).

  • Montaj yeri, tahtanın kırılma çizgisine yakın veya tahtanın büyük delikleri çizgisine olan konumdan mümkün olduğunca uzak olmalıdır.
  • Başka bir bileşeni monte ederken, tahtayı aşırıya doğru bükmeyin. Gerekirse, aşırıya doğru bükülmesini önlemek için yedek bir iğne (destek iğnesi) kullanın.
  • Tahtayı elle kırmayın. Bunu kırmak için makine veya jig kullanmanızı öneririz.









Yüzey montu varistor lehimleme parametreleri:

Geri akış durumu Pb-Free montajı
Ön ısı -Sıcaklık Min (T)s(min)) +150°C
  - Maksimum sıcaklık (T)s ((max)) +200°C
  - Zaman (minik en fazla) (T)S) 60 -180 saniye.
Ortalama yükselme hızı (Liquidus Temp T)L) zirveye kadar 3°C/Saniye Max
TS ((max)T'yeL- Ramp-up oranı 3°C/Saniye Max
Geri akış - Sıcaklık (T)L(Liquidus) +217°C


  - Zaman (minik en fazla) (TL) 60 - 150 saniye.
En yüksek sıcaklık (T)P) 260 +0/-5°C
Gerçek en yüksek sıcaklıktan 5°C'ye kadar olan zaman (T)P) 20-40 saniye.
Ramp-down oranı 6°C/Saniye Max
25°C'den en yüksek sıcaklığa kadar olan zaman (T)P) En fazla 8 dakika.









Çok katmanlı varistor taşıyıcı bant boyutu:

SMD 0603 Yüzey Taşıma Varistor SV0603N300G0A Dizüstü Bilgisayar Cep telefonu PDA için 2



Boyut EIA

(EIAJ)

0603

(1608)
Simge Inç Millimetre
A 0.315±0.012 8.00±0.30
B 0.138±0.002 3.50±0.05
C 0.069±0.002 1.75±0.10
D0 0.061±0.002 1.55±0.05
P0 0.157±0.004 4.00±0.10
P1 0.079±0.002 4.00±0.10
P2 0.079±0.002 2.00±0.05
W 0.041±0.006 1.05±0.15
L 0.075±0.006 1.90±0.15
T 0.037±0.002 0.95±0.05






Bantlama Paketindeki Ürün miktarı:

SIZE EIA

(EIAJ)

0603

(1608)
Standart ambalaj miktarı (PCS / rulo) 4,000





SMD 0603 Yüzey Taşıma Varistor SV0603N300G0A Dizüstü Bilgisayar Cep telefonu PDA için 3

Etiket:

Seramik Çip Varistor

Yüzey Dağı Varistor

çinko oksit varistörü
