Name: 18VDC Yüzey Montajı Çok Katmanlı Çip Varistörleri SV0402E180G2B SMD Kurşunsuz Tipi
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 4.9 (150 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Adı: Çok Katmanlı Çip Varistör

Paket: smd0402

VDC (Maks.): 18V

Vv (Min.): 46V

Vv (Maks.): 60V

Vc (Maks.): 110V

imax: 1 A

Cp (Tip.): 1pF

Vurgulamak:

18VDC Çok Katmanlı Çip Varistor

Çok katmanlı çip varistor kurşunsuz

18VDC Yüzey Montaj Varistörleri

Temel bilgiler

Menşe yeri: Shenzhen Guangdong Çin

Marka adı: SOCAY

Sertifika: REACH RoHS ISO

Model numarası: SV0402E180G2B

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

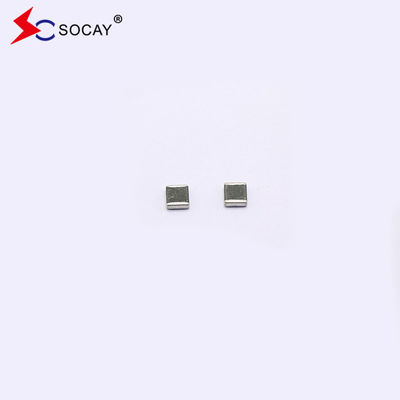

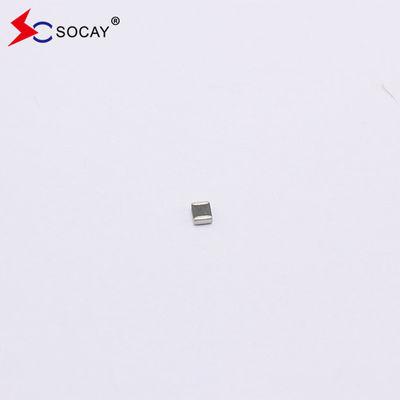

18VDC Yüzey Montajı Çok Katmanlı Çip Varistörleri SV0402E180G2B SMD Kurşunsuz Tipi

Ürün Açıklaması

18VDC Yüzey Montajı Çok Katmanlı Varistor SV0402E180G2B SMD Hızlı Yanıt Zamanı (<1ns)

Çok katmanlı varistor DATASHEET:SV0402E180G2B_v89.1.pdf

Açıklama:

Çok Katmanlı Varistor SV0402E180G2B çok katmanlı üretim teknolojisine dayanır.IEC 61000-4-2 veya Elektromanyetik Uyum (EMC) için kullanılan diğer standartlarda belirtilenler dahilSV0402E9R0G0B, tipik olarak entegre devreleri ve diğer bileşenleri devreler düzeyinde korumak için kullanılır.

Eşdeğer devreler:

18VDC Yüzey Montajı Çok Katmanlı Çip Varistörleri SV0402E180G2B SMD Kurşunsuz Tipi 0

Elektriksel Özellikler(25± 5°C):

Simge	En az	Tipik	Maksimum	Birimler
VDC	- Evet.	- Evet.	9	V
VV	11	- Evet.	17	V
VC	- Evet.	- Evet.	35	V
CP	- Evet.	5	- Evet.	pF

VDC ️ Varistorun koruyabileceği ve 10μA sızıntı akımını geçmeyen maksimum DC çalışma voltajı.

1mA DC akımında cihazın üzerindeki voltaj ölçümü.

VB'ye eşdeğerdir.

VC ️ 8/20μs dalga biçimi ve 1A atış akımı ile varistor boyunca maksimum zirve akımı.

CP ¢ Cihaz kapasitesi sıfır volt yanlısı 1Vrms ile 1MHz'de ölçülür. pF ± 30%'dur.

Çok katmanlı varistor özellikleri:

U Kurşunsuz tür

u SMD tipi çinko oksit bazlı seramik yonga

U Katman üzerindeki yalıtım mükemmel düşük ve istikrarlı sızıntı akımı tutar

U İyi solderability özelliği sağlanan plakalama sonlandırma

U Hızlı yanıt süresi (<1ns)

U Düşük sıkıştırma voltajı

u IEC61000-4-2 standardına uygun

U Düşük kapasitans yüksek hızlı tek geçici voltaj korumasını karşılayabilir

Çok katmanlı varistor uygulamaları:

U HDMI, DVI, USB, IEEE 1394 Port vb gibi yüksek hızlı sinyal hatları için düşük kapasitanslı ürün uygulamaları.

u Ana kart ve dizüstü bilgisayarlar, Set-Top Box, MP3 oynatıcıları, DVD oynatıcıları ve doklama sistemleri vb. üzerinde I/O portu (RS232, USB, PS2, VGA, Audio) için normal kapasans ürün uygulamaları.

Çok katmanlı varistor yapısı ve boyutları:

Boyut EIA (EIAJ)	0402 (1005)
Simge	Inç	Millimetre
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Genel teknik veriler:

Çalışma sıcaklığı		-40 ~ +85oC
Depolama sıcaklığı		-40 ~ +85oC
Yanıt Zamanı		< 1 ns
Solderability (Saldırılabilirlik)		245±5oC, 3±1 saniye
Kaynatma sıvısı direnci		260±5oC, 10±1 saniye
Paketin Saklama Durumu	Depolama sıcaklığı	5 ~ 40oC
	Nitelikli Nemlilik	% 65'e.
	Depolama süresi	En fazla 12 ay

Çok katmanlı varistor çevresel performans:

Ürün	Özellikler	Test Durumu
Önyargı Nem	△V_V/ V_V≤ ± 10 %	%90 RH, 40oC, Çalışma Voltajı, 1000 saat
Isı Şoku	△V_V/ V_V≤ ± 10 %	-40oC ila 85oC, 30 dakikalık döngü, 5 döngü
Tam yükleme voltajı	△V_V/ V_V≤ ± 10 %	Çalışma Voltajı, 85oC,1000 saat

Çok katmanlı varistor taşıyıcı bant boyutu:

Boyut EIA (EIAJ)	0402 (1005)
Simge	Inç	Millimetre
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Bantlama Paketindeki Ürün miktarı:

SIZE EIA

(EIAJ)

0402

(1005)

Standart ambalaj miktarı (PCS / rulo)

10,000

18VDC Yüzey Montajı Çok Katmanlı Çip Varistörleri SV0402E180G2B SMD Kurşunsuz Tipi 3
