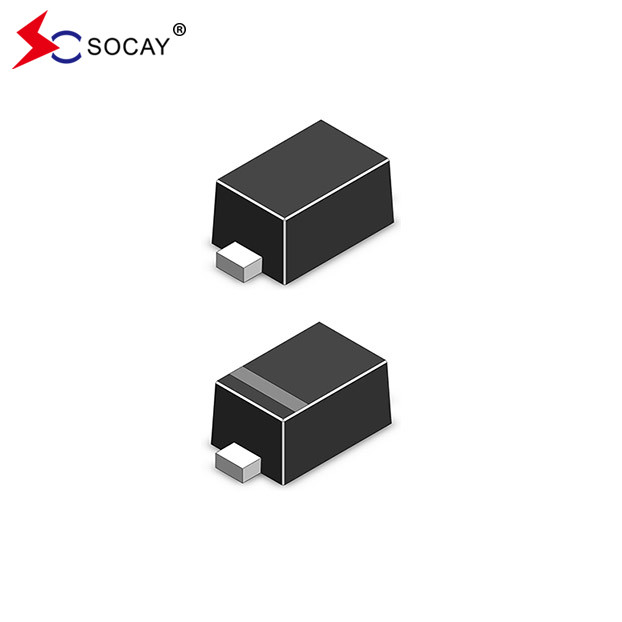

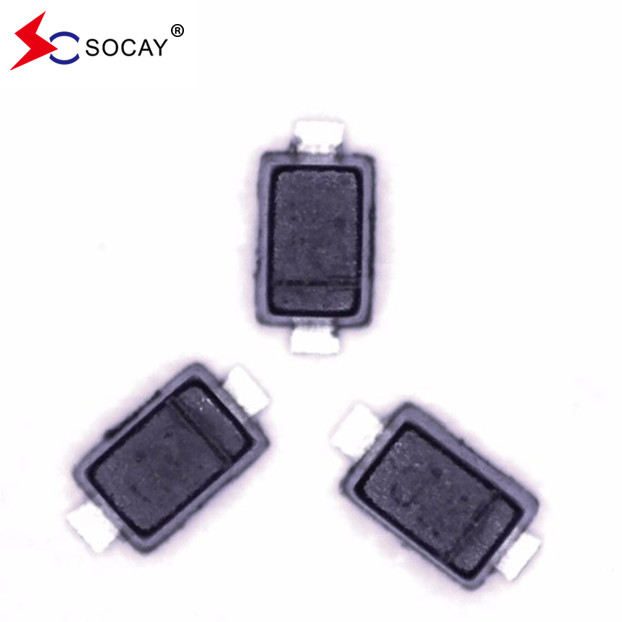

Name: Güç dağılımı 200mW Zener Diyot BZX584C2V4 SOD-523 İnce SMD Paketi
Brand: SOCAY
SKU: BZX584C2V4
Rating: 4.6 (190 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: zener diyot

Ürün Paket Tipi: SOD-523

PD: 200mW

VZ (Nom.): 2.4V

VZ (Min.): 2.2V

VZ (Maks.): 2.6v

İZK: 1.0mA

IR (Maks.): 20μA

Vurgulamak:

200mW Zener Diyodu

Zener Diyot BZX584C2V4

Güç dağıtım diyodu 200mW

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: BZX584C2V4

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

Güç dağılımı 200mW Zener Diyot BZX584C2V4 SOD-523 İnce SMD Paketi

Ürün Açıklaması

Güç dağılımı 200mW Zener Diyot BZX584C2V4 SOD-523 İnce SMD Paketi

Yüzey Montajı Zener Diyot DATA SHEET:BZX584C2V4_BZX584C75V ((SOD-523)_v2303.1.pdf

Yüzey Dağıtı Zener Diyot Özellikleri:

Sabit voltaj kontrolü
Geniş bir gerilim aralığı seçimi vardır 2.4V 75V
Yüzey Dağıtı Zener Diyot SOD-523 Thin SMD paketi
RoHS uyumlu / Yeşil EMC
Mat Tin (Sn) Kurşun bitirme
Katot bantı / cihaz işareti
Tablo listesine bakın

Yüzey Montajı Zener Diyot Absolute En Yüksek Nitelikler (TA=25°C):

Parametreler	Simge	Değer	Birimler
Güç Kaybedilmesi	PD	200	mW
Çapraz sıcaklık	TJ	150	°C
Depolama sıcaklığı	TSTG	-55 ile +150 arasında	°C
Maksimum düzenleyici akımı	İZM	PD / VZ	mA

Yüzey montu Zener diyot elektrik özellikleri (TA=25°C):

Bölüm Numarası	VZ *1			İZT	ZZT @ IZT	ZZK @ IZK	İZK	IR	VR
	Adı.	Min. ((V)	En fazla. ((V)	(mA)	Maks.		(mA)	Max. ((μA)	(V)
BZX584C2V4	2.4	2.2	2.6	5	100	600	1.0	50	1.0
BZX584C2V7	2.7	2.5	2.9	5	100	600	1.0	20	1.0
BZX584C3V0	3.0	2.8	3.2	5	95	600	1.0	10	1.0
BZX584C3V3	3.3	3.1	3.5	5	95	600	1.0	5	1.0
BZX584C3V6	3.6	3.4	3.8	5	90	600	1.0	5	1.0
BZX584C3V9	3.9	3.7	4.1	5	90	600	1.0	3	1.0
BZX584C4V3	4.3	4.0	4.6	5	90	600	1.0	3	1.0
BZX584C4V7	4.7	4.4	5.0	5	80	500	1.0	3	2.0
BZX584C5V1	5.1	4.8	5.4	5	60	480	1.0	2	2.0
BZX584C5V6	5.6	5.2	6.0	5	40	400	1.0	1	2.0
BZX584C6V2	6.2	5.8	6.6	5	10	150	0.5	3	4.0
BZX584C6V8	6.8	6.4	7.2	5	15	80	0.5	2	4.0
BZX584C7V5	7.5	7.0	7.9	5	15	80	0.5	1	5.0
BZX584C8V2	8.2	7.7	8.7	5	15	80	0.5	0.7	5.0
BZX584C9V1	9.1	8.5	9.6	5	15	100	0.5	0.5	6.0
BZX584C10V	10	9.4	10.6	5	20	150	1.0	0.2	7.0
BZX584C11V	11	10.4	11.6	5	20	150	1.0	0.1	8.0
BZX584C12V	12	11.4	12.7	5	25	150	1.0	0.1	8.0
BZX584C13V	13	12.4	14.1	5	30	170	1.0	0.1	8.0
BZX584C15V	15	13.8	15.6	5	30	200	1.0	0.1	10.5
BZX584C16V	16	15.3	17.1	5	40	200	1.0	0.1	11.2
BZX584C18V	18	16.8	19.1	5	45	225	1.0	0.1	12.6
BZX584C20V	20	18.8	21.2	5	55	225	1.0	0.1	14.0

BZX584C22V	22	20.8	23.3	5	55	250	1.0	0.1	15.4
BZX584C24V	24	22.8	25.6	5	70	250	1.0	0.1	16.8
BZX584C27V	27	25.1	28.9	2	80	300	0.5	0.1	18.9
BZX584C30V	30	28.0	32.0	2	80	300	0.5	0.1	21.0
BZX584C33V	33	31.0	35.0	2	80	325	0.5	0.1	23.1
BZX584C36V	36	34.0	38.0	2	90	350	0.5	0.1	25.2
BZX584C39V	39	37.0	41.0	2	130	350	0.5	0.1	27.3
BZX584C43V	43	40.0	46.0	2	100	700	1.0	0.1	32.0
BZX584C47V	47	44.65	49.35	2	170	1000	0.25	0.1	36.0
BZX584C51V	51	48.45	53.55	2	180	1300	0.25	0.1	39.0
BZX584C56V	56	53.2	58.8	2	200	1400	0.25	0.1	43.0
BZX584C62V	62	58.9	65.1	2	225	1400	0.25	0.1	47.0
BZX584C68V	68	64.6	71.4	2	240	1600	0.25	0.1	52.0
BZX584C75V	75	71.25	78.75	2	265	1700	0.25	0.1	56.0
*1 Darbe genişliği = 10 ms.

SOD-523 Yüzey Montajı Zener Diyot Dairesi Şeması:

Güç dağılımı 200mW Zener Diyot BZX584C2V4 SOD-523 İnce SMD Paketi 0

SOD-523 Yüzey Dağıtı Zener Diyot Tipik Özellikleri:

İncir1.Zener AyrımcılığıKarakteristik

Şekil 2. Zener AyrımcılığıÖzellikleri

İncir3. Tipikİleri Voltaj

İncir4. Zener Voltajının Zener Impedansına Etkisi

İncir5. Tipik Kapasite

İncir6. Tipik Sızıntı Akımı

İncir7. Güç azaltma eğrisi

SOD-523 Yüzey Montajı Zener Diyot Boyutları:

Güç dağılımı 200mW Zener Diyot BZX584C2V4 SOD-523 İnce SMD Paketi 8

SOD-523 Paket Zener Diyot Sipariş Bilgisi:

Bölüm Numarası	Bileşen Paketi	Denizcilik
BZX584C2V4~BZX584C75V	SOD-523	Teyp ve rulo 8000 PCS / 7 ′′ rulo
