Name: BZX584C27V SOD-523 Zener Diyot 200mW Elektronik Bileşenler
Brand: SOCAY
SKU: BZX584C27V
Rating: 5 (113 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

BZX584C27V Adı: zener diyot

BZX584C27V Paket Tipi: SOD-523

BZX584C27VPD: 200mW

BZX584C27V VZ (Nom.): 27V

BZX584C27V VZ (Min.): 25.1V

BZX584C27V VZ (Maks.): 28.9V

BZX584C27V IZK: 0.5mA

IR (Maks.): 0.1μA

Vurgulamak:

SOD-523 Zener Diyodu

BZX584C27V Zener Diyodu

200mW Elektronik Bileşenler

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: BZX584C27V

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

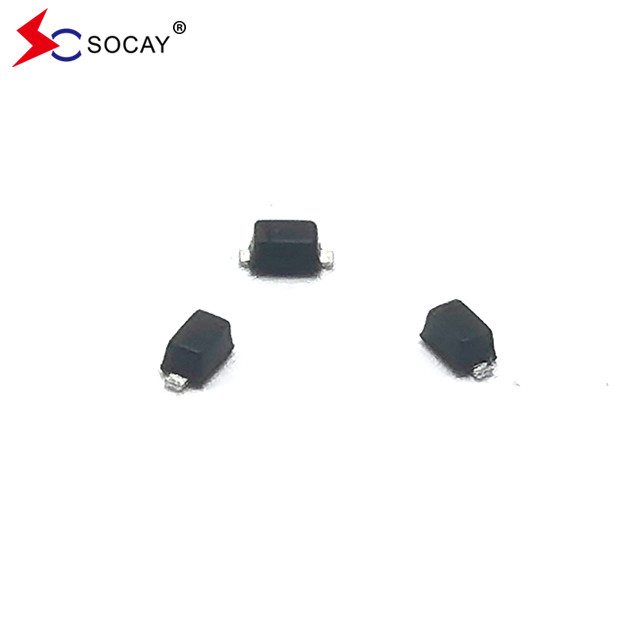

Fotoğraf Galerisi

BZX584C27V SOD-523 Zener Diyot 200mW Elektronik Bileşenler

Ürün Açıklaması

Yeni Orijinal BZX584C27V Güvenilir Kaliteli SOD-523 Zener Diyot Elektronik Bileşenleri

SOD-523 Zener Diyot DATASHEET:BZX584C2V4_BZX584C75V ((SOD-523)_v2303.1.pdf

SOD-523 Zener Diyot Özellikleri:

Sabit voltaj kontrolü mükemmel.
2.4V'den 75V'ye kadar geniş bir gerilim aralığı seçeneği var.
SMD Zener Diyoda SOD-523 Thin SMD paketi
RoHS uyumlu / Yeşil EMC'ye uyum sağlayın
Mat Tin (Sn) Kurşun bitirme
Katot bantı / cihaz işareti
Tablo listesine bakın

SOD-523 Zener Diod Absolute Max. Değerlendirme (TA=25°C):

SOD-523 Zener Diyot Parametresi	Simge	Değer	Birimler
BZX584C27V Güç dağılımı	PD	200	mW
BZX584C27V kesişim sıcaklığı	TJ	150	°C
BZX584C27V Depolama sıcaklığı	TSTG	-55 ile +150 arasında	°C
Maksimum düzenleyici akımı	İZM	PD / VZ	mA

SOD-523 Zener Diyot Elektriksel Özellikleri (TA=25°C):

Bölüm Numarası	Zener Diod VZ *1			İZT	ZZT @ IZT	ZZK @ IZK	İZK	IR	VR
Zener Diyodu	Adı.	Min. ((V)	En fazla. ((V)	(mA)	Maks.		(mA)	Max. ((μA)	(V)
BZX584C2V4	2.4	2.2	2.6	5	100	600	1.0	50	1.0
BZX584C2V7	2.7	2.5	2.9	5	100	600	1.0	20	1.0
BZX584C3V0	3.0	2.8	3.2	5	95	600	1.0	10	1.0
BZX584C3V3	3.3	3.1	3.5	5	95	600	1.0	5	1.0
BZX584C3V6	3.6	3.4	3.8	5	90	600	1.0	5	1.0
BZX584C3V9	3.9	3.7	4.1	5	90	600	1.0	3	1.0
BZX584C4V3	4.3	4.0	4.6	5	90	600	1.0	3	1.0
BZX584C4V7	4.7	4.4	5.0	5	80	500	1.0	3	2.0
BZX584C5V1	5.1	4.8	5.4	5	60	480	1.0	2	2.0
BZX584C5V6	5.6	5.2	6.0	5	40	400	1.0	1	2.0
BZX584C6V2	6.2	5.8	6.6	5	10	150	0.5	3	4.0
BZX584C6V8	6.8	6.4	7.2	5	15	80	0.5	2	4.0
BZX584C7V5	7.5	7.0	7.9	5	15	80	0.5	1	5.0
BZX584C8V2	8.2	7.7	8.7	5	15	80	0.5	0.7	5.0
BZX584C9V1	9.1	8.5	9.6	5	15	100	0.5	0.5	6.0
BZX584C10V	10	9.4	10.6	5	20	150	1.0	0.2	7.0
BZX584C11V	11	10.4	11.6	5	20	150	1.0	0.1	8.0
BZX584C12V	12	11.4	12.7	5	25	150	1.0	0.1	8.0
BZX584C13V	13	12.4	14.1	5	30	170	1.0	0.1	8.0
BZX584C15V	15	13.8	15.6	5	30	200	1.0	0.1	10.5
BZX584C16V	16	15.3	17.1	5	40	200	1.0	0.1	11.2
BZX584C18V	18	16.8	19.1	5	45	225	1.0	0.1	12.6
BZX584C20V	20	18.8	21.2	5	55	225	1.0	0.1	14.0

BZX584C22V	22	20.8	23.3	5	55	250	1.0	0.1	15.4
BZX584C24V	24	22.8	25.6	5	70	250	1.0	0.1	16.8
BZX584C27V	27	25.1	28.9	2	80	300	0.5	0.1	18.9
BZX584C30V	30	28.0	32.0	2	80	300	0.5	0.1	21.0
BZX584C33V	33	31.0	35.0	2	80	325	0.5	0.1	23.1
BZX584C36V	36	34.0	38.0	2	90	350	0.5	0.1	25.2
BZX584C39V	39	37.0	41.0	2	130	350	0.5	0.1	27.3
BZX584C43V	43	40.0	46.0	2	100	700	1.0	0.1	32.0
BZX584C47V	47	44.65	49.35	2	170	1000	0.25	0.1	36.0
BZX584C51V	51	48.45	53.55	2	180	1300	0.25	0.1	39.0
BZX584C56V	56	53.2	58.8	2	200	1400	0.25	0.1	43.0
BZX584C62V	62	58.9	65.1	2	225	1400	0.25	0.1	47.0
BZX584C68V	68	64.6	71.4	2	240	1600	0.25	0.1	52.0
BZX584C75V	75	71.25	78.75	2	265	1700	0.25	0.1	56.0
*1 Darbe genişliği = 10 ms.

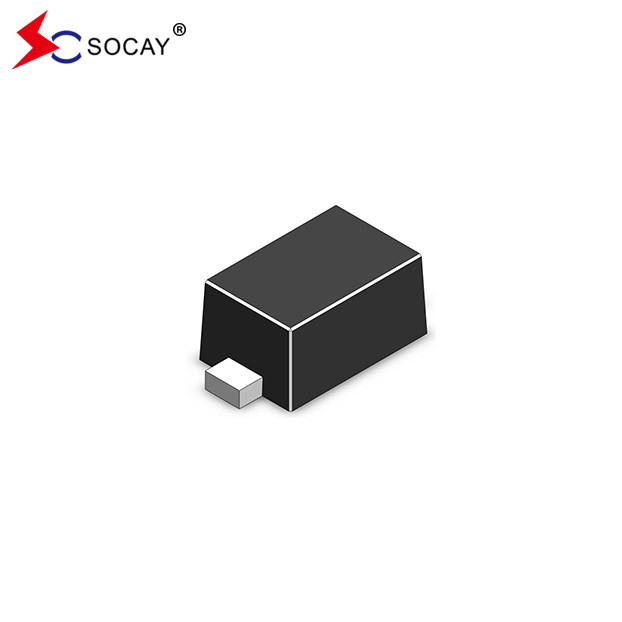

SOD-523 Yüzey Montajı Zener Diyodu BZX584C27V Çember Resimleri:

BZX584C27V SOD-523 Zener Diyot 200mW Elektronik Bileşenler 0

SOD-523 Yüzey Montajı Zener Diyot BZX584C27V Eğimler:

İncir1BZX584C27V Zener BozulmasıKarakteristik

Şekil 2. BZX584C27V Zener Bozulma Özellikleri

İncir3. BZX584C27V Tipik İleri Voltaj

İncir4. BZX584C27V Zener Voltajının Zener Impedansına Etkisi

İncir5. BZX584C27V Tipik Kapasitans

İncir6. BZX584C27V Tipik Sızıntı Akımı

İncir7. BZX584C27V Güç Düşürme Eğri

SOD-523 Yüzey Montajı Zener Diyot BZX584C27V Şeması ve Boyutları:

BZX584C27V SOD-523 Zener Diyot 200mW Elektronik Bileşenler 8

SOD-523 Paketi Zener Diyot BZX584C27V Sipariş Bilgisi:

Zener Diyot Bölüm Numarası	Bileşen Paketi	Zener Diyot Taşımacılığı
BZX584C2V4~BZX584C75V	SOD-523	Teyp ve rulo 8000 PCS / 7 ′′ rulo
