Name: 350mW güç dağıtım elektronik bileşeni BZT52C27 Diyot Zener 27V
Brand: SOCAY
SKU: BZT52C27
Rating: 4.8 (121 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: zener diyot

Zener Diyot Paket Tipi: SOD-123

Zener Diyot Güç Dağılımı: 350mW

Zener Gerilimi (Nom.): 27V

Zener Gerilimi (Min.): 25.65V

Zener Gerilimi (Maks.): 28.35V

ZZK: 300Ω

İZK: 0.5mA

Vurgulamak:

Elektronik bileşen 27V

Elektronik bileşen 350mW

Diyot Zener 27V bileşeni

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: BZT52C27

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Fotoğraf Galerisi

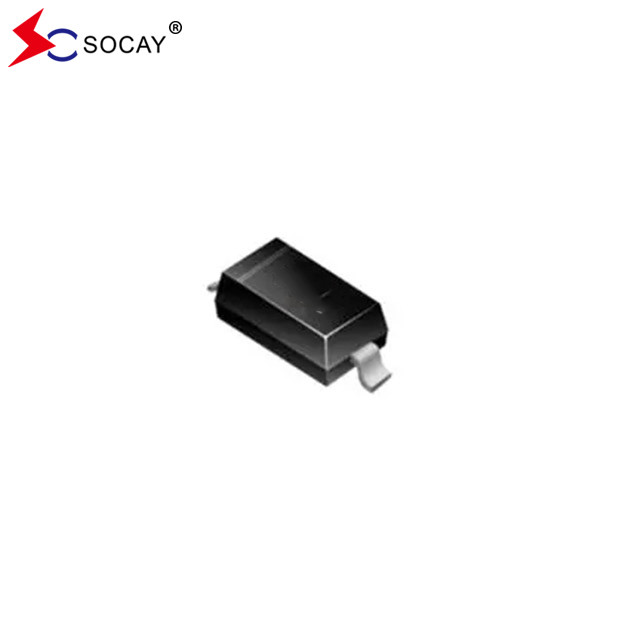

350mW güç dağıtım elektronik bileşeni BZT52C27 Diyot Zener 27V

Ürün Açıklaması

SOCAY 27V 350mW BZT52C27 SOD-123 Paket SMD Zener Diyot

Zener Diyot DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf

Zener Diyot Özellikleri:

Planar Die yapısı
350mW güç dağılımı
Zener Voltajları 2.4 ~ 75V
Otomatik Montaj Süreçleri için İdeal
AB RoHS'ye uygun olarak kurşunsuz 2.0
IEC 61249 standardına göre yeşil kalıplama karışımı

- Hayır.

Zener Diyot Mekanik Tarihi:

Dava: SOD-123, Kalıp Plastik
Terminaller: MIL-STD-750, 2026 Yöntemine göre soldarabilir
Kutupluk: Aşağıdaki Şekil'e bakın
Ağırlığı: 0.0004 ons, 0.01 gram

Zener Diodunun maksimum değerleri (T)_A=25°C, aksi belirtilmedikçe):

Zener Diyot Parametre	Simge	Değer	Birimler
Zener Diyot Güç Çökleri (1 Not)	PD	350	mW
Çaprazdan çevreye ısı direnci	RθJA	357	°C/W
Zener Diyot Çaprazı Sıcaklığı	TJ	150	°C
Zener Diyot DepolamaSıcaklık	TSTG	-55 ile +150 arasında	°C
Not1: Seramik PCB üzerine monte edilmiş cihaz: 7.6 mm x 9.4 mm x 0.87 mm ve 25 mm2'lik bant alanı.

Zener Diyot Elektrik Özellikleri (TA=25°C):

Bölüm Numarası	Zener Voltaj Aralığı (2 Not)			Maksimum Zener Impedansı (3 Not)				Maksimum Sızıntı Akımı (2 Not)
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Adı.	Min. ((V)	En fazla. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Not 2: Öz ısıtma etkisini en aza indirmek için kullanılan kısa süreli test darbeleri. Not 3: f=1kHZ.

SOD-123 Paket Zener Diyot Dairesinin Şekli:

350mW güç dağıtım elektronik bileşeni BZT52C27 Diyot Zener 27V 0

Zener Diyotları Sıralama ve Karakteristik Eğimler:

İncir1.Güç azaltma eğrisi

Şekil 2. Tipik bağlantı kapasitesi

İncir3. Tipik Zener Bölünmesi

İncir4. Tipik Zener Bölünmesi

İncir5. Tipik Zener Bölünmesi

SOD-123Paket Zener Diyot Çizelgesi (Bölümleri inç ve (milimetre)):

350mW güç dağıtım elektronik bileşeni BZT52C27 Diyot Zener 27V 6

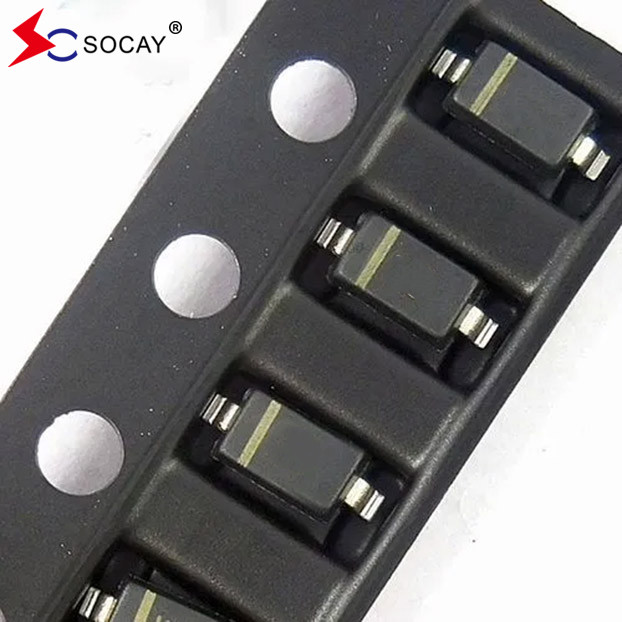

SOD-123 Paketi Zener Diyot Siparişi Bilgisi:

Zener Diyot Bölüm Numarası	Bileşen Paketi	miktarı	Paket seçeneği
BZT52C2V4~BZT52C75	SOD-123	10000 PCS	13 inç plastik rulo başına
BZT52C2V4~BZT52C75	SOD-123	3000 PCS	7 inç plastik rulo başına
