Name: BZT52C8V2 SOD-123 Paket SMD Diyot
Brand: SOCAY
SKU: BZT52C8V2
Rating: 4.6 (171 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

BZT52C8V2 Adı: zener diyot

BZT52C8V2 Paket Tipi: SOD-123

BZT52C8V2 Güç Dağılımı: 350mW

BZT52C8V2 Gerilim (Nom.): 8.2V

BZT52C8V2 Gerilim (Min.): 7.79V

BZT52C8V2 Gerilim (Maks.): 8.61V

BZT52C8V2ZZK: 80Ω

BZT52C8V2 IZK: 1mA

Vurgulamak:

SMD Zener Diyodu

Planar Die Zener Diyot

BZT52C8V2

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: BZT52C8V2

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Fotoğraf Galerisi

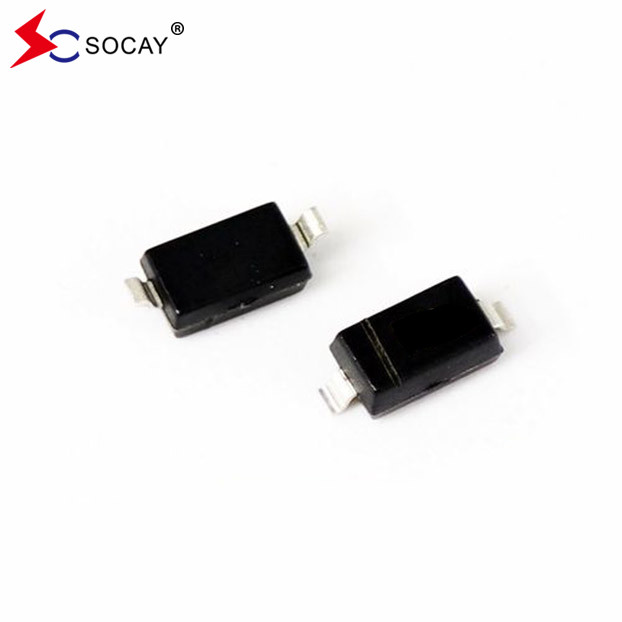

BZT52C8V2 SOD-123 Paket SMD Diyot

Ürün Açıklaması

BZT52C8V2 SOD-123 Paket SMD Diyot

Zener Diyot BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf

Zener Diyot BZT52C8V2 Farklılık özelliği:

Planar ölçekli bir yapı.
Güç dağılımı 350mW.
Zener Voltajı: 8.2V
BZT52C8V2 otomatik montaj işlemleri için idealdir
AB RoHS'ye uygun olarak kurşunsuz 2.0
IEC 61249 standardına göre yeşil kalıplama karışımı

- Hayır.

Zener Diyot BZT52C8V2 Mekanik Tarih:

Davası: SOD-123 Paketi, Kalıp Plastik
Terminalleri: MIL-STD-750, 2026 Yöntemine göre soldarabilir
Polarlığı: Aşağıdaki Şekil'e bakın
Ağırlığı: 0.0004 ons, 0.01 gram

Zener Diyot BZT52C8V2 En yüksek değerler (T)_A=25°C):

Diyot Parametresi	Simge	Değer	Birimler
Diyot Güç Çökleri (1 Not)	PD	350	mW
Çaprazdan çevreye ısı direnci	RθJA	357	°C/W
Diyot kesişim sıcaklığı	TJ	150	°C
Diyot DepolamaSıcaklık	TSTG	-55 ile +150 arasında	°C
Not1: Seramik PCB üzerine monte edilmiş cihaz: 7.6 mm x 9.4 mm x 0.87 mm ve 25 mm2'lik bant alanı.

Zener Diyot BZT52C8V2 Elektriksel özellikleri (TA=25°C):

Bölüm Numarası	Zener Diyot Zener Voltaj aralığı (2 Not)			Zener Diodunun Maksimum Zener Impedansı (3 Not)				Zener Diyot Maksimum Sızıntı Akımı (2 Not)
Zener Diyodu	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Adı.	Min. ((V)	En fazla. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Not 2: Öz ısıtma etkisini en aza indirmek için kullanılan kısa süreli test darbeleri. Not 3: f=1kHZ.

SOD-123 Zener Diyot BZT52C8V2 Devre Şeması:

BZT52C8V2 SOD-123 Paket SMD Diyot 0

Zener Diyot BZT52C8V2 Rating ve Karakteristik Eğimleri:

İncir1. Zener Diyot BZT52C8V2 Güç Düşürme Eğri

Şekil 2. Zener Diyot BZT52C8V2 Tipik bağlantı kapasitesi

İncir3. Zener Diyot BZT52C8V2 Tipik Zener Bölünmesi

İncir4. Zener Diyot BZT52C8V2 Tipik Zener Bölünmesi

İncir5. Zener Diyot BZT52C8V2 Tipik Zener Bölünmesi

SOD-123 Zener Diyot BZT52C8V2 Şeması (inç ((milimetre)):

BZT52C8V2 SOD-123 Paket SMD Diyot 6

SOD-123 Zener Diyot BZT52C8V2 Sipariş verisi:

Zener Diyot Bölüm Numarası	Bileşen Paketi	miktarı	Paket seçeneği
BZT52C2V4~BZT52C75	SOD-123	10000 PCS	13 inç plastik rulo başına
BZT52C2V4~BZT52C75	SOD-123	3000 PCS	7 inç plastik rulo başına
