Ana sayfa /Ürünler/zener diyot/10V 200mW Zener SMD Diyot BZT52C10S Elektronik Bileşenler

10V 200mW Zener SMD Diyot BZT52C10S Elektronik Bileşenler

3000 ADET
MOQ
negotiable
fiyat
10V 200mW Zener SMD Diyot BZT52C10S Elektronik Bileşenler
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
BZT52C10S Adı: zener diyot
BZT52C10S Paket Tipi: SOD-323
BZT52C10S Güç Dağılımı: 200mW
BZT52C10S Vz (Nom.): 10V
VZ (Min.): 9.5V
VZ (Maks.): 10.5V
ZZT (Maks.): 15Ω
IZT: 5mA
Vurgulamak:

200mW Zener SMD Diyot

,

10V Zener SMD Diyot
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: REACH,RoHS,ISO
Model numarası: BZT52C10S
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

Zener Diyot BZT52C10S 10V 200mW Elektronik Bileşenler Stokta SMD Diyot



SMD diyot DATA SHEET:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf



SMD Diyot Özellikleri:

  • Sabit Voltaj Kontrolü
  • Geniş Voltaj aralığı seçimi: 2.4V'den 75V'ye kadar
  • İnce SMD paketi: SOD-323
  • RoHS uyumlu / Yeşil EMC
  • Mat Tin (Sn) Kurşun bitirme





SMD Diyot BZT52C10S Mutlak Maks. Değerlendirmeler (TA=25°C):

SMD Diyot Parametre Simge SMD Diyot Değeri Birimler
SMD Diyot Güç Çöküşü (1 Not) PD 200 mW
SMD Diyot Junction Sıcaklığı TJ 150 °C
SMD diyot depolama sıcaklığı TSTG -55 ile +150 arasında °C
Maksimum düzenleyici akımı Ben...ZM PD/ VZ mA

Not1: Seramik PCB'ye monte edilmiş cihaz: 7.6mm x 9.4mm x 0.87mm ve 25mm bant alanı2.







SMD diyot elektrik özellikleri (TA=25°C):



SMD Diyot

Bölüm Numarası

SMD Diyot

Zener Voltaj Aralığı (2 Not)

SMD Diyot

Maksimum Zener Impedansı (3 Not)

 SMD Diyot Maksimum Sızıntı Akımı (2 Not)
  SMD Diyot VZ@ BenZT

SMD Diyot

ZZT@ BenZT

 ZZK@ BenZK Ben...R@ VR
  Adı. Min. ((V) En fazla. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
BZT52C2V4S 2.4 2.20 2.60 100 5.0 600 1.0 50 1.0
BZT52C2V7S 2.7 2.50 2.90 100 5.0 600 1.0 20 1.0
BZT52C3V0S 3.0 2.80 3.20 95 5.0 600 1.0 10 1.0
BZT52C3V3S 3.3 3.10 3.50 95 5.0 600 1.0 5 1.0
BZT52C3V6S 3.6 3.40 3.80 90 5.0 600 1.0 5 1.0
BZT52C3V9S 3.9 3.70 4.10 90 5.0 600 1.0 3 1.0
BZT52C4V3S 4.3 4.00 4.60 90 5.0 600 1.0 3 1.0
BZT52C4V7S 4.7 4.40 5.00 80 5.0 500 1.0 3 2.0
BZT52C5V1S 5.1 4.80 5.40 60 5.0 480 1.0 2 2.0
BZT52C5V6S 5.6 5.20 6.00 40 5.0 400 1.0 1 2.0
BZT52C6V2S 6.2 5.80 6.60 10 5.0 150 1.0 3 4.0
BZT52C6V8S 6.8 6.40 7.20 15 5.0 80 1.0 2 4.0
BZT52C7V5S 7.5 7.00 7.90 15 5.0 80 1.0 1 5.0
BZT52C8V2S 8.2 7.70 8.70 15 5.0 80 1.0 0.7 5.0
BZT52C9V1S 9.1 8.50 9.60 15 5.0 100 1.0 0.5 6.0
BZT52C10S 10 9.40 10.60 20 5.0 150 1.0 0.2 7.0
BZT52C11S 11 10.40 11.60 20 5.0 150 1.0 0.1 8.0
BZT52C12S 12 11.40 12.70 25 5.0 150 1.0 0.1 8.0
BZT52C13S 13 12.40 14.10 30 5.0 170 1.0 0.1 8.0
BZT52C15S 15 13.80 15.60 30 5.0 200 1.0 0.1 10.5
BZT52C16S 16 15.30 17.10 40 5.0 200 1.0 0.1 11.2
BZT52C18S 18 16.80 19.10 45 5.0 225 1.0 0.1 12.6
BZT52C20S 20 18.80 21.20 55 5.0 225 1.0 0.1 14.0
BZT52C22S 22 20.80 23.30 55 5.0 250 1.0 0.1 15.4
BZT52C24S 24 22.80 25.60 70 5.0 250 1.0 0.1 16.8
BZT52C27S 27 25.10 28.90 80 2.0 300 0.5 0.1 18.9
BZT52C30S 30 28.00 32.00 80 2.0 300 0.5 0.1 21.0
BZT52C33S 33 31.00 35.00 80 2.0 325 0.5 0.1 23.1
BZT52C36S 36 34.00 38.00 90 2.0 350 0.5 0.1 25.2
BZT52C39S 39 37.00 41.00 130 2.0 350 0.5 0.1 27.3
BZT52C43S 43 40.00 46.00 100 2.0 700 1.0 0.1 32.0
BZT52C47S 47 44.00 50.00 100 2.0 750 1.0 0.1 35.0
BZT52C51S 51 48.00 54.00 100 2.0 750 1.0 0.1 38.0
BZT52C56S 56 53.20 58.80 200 2.0 400 0.5 0.045 39.2
BZT52C62S 62 58.90 65.10 215 2.0 423 0.5 0.045 43.4
BZT52C68S 68 64.60 71.40 240 2.0 447 0.5 0.045 47.6
BZT52C75S 75 71.25 78.75 255 2.0 470 0.5 0.045 52.5

Not 2: Öz ısıtma etkisini en aza indirmek için kullanılan kısa süreli test darbeleri. Not 3: f=1kHZ.

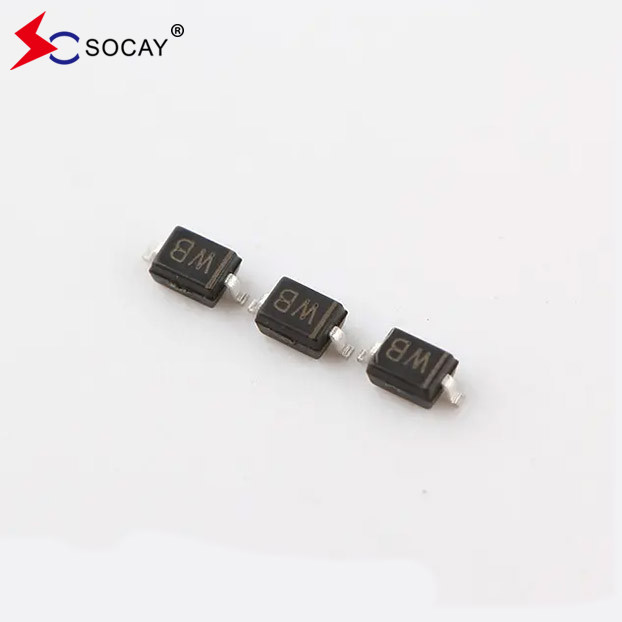

SOD-323 SMD diyot devresinin resmi:

10V 200mW Zener SMD Diyot BZT52C10S Elektronik Bileşenler 0

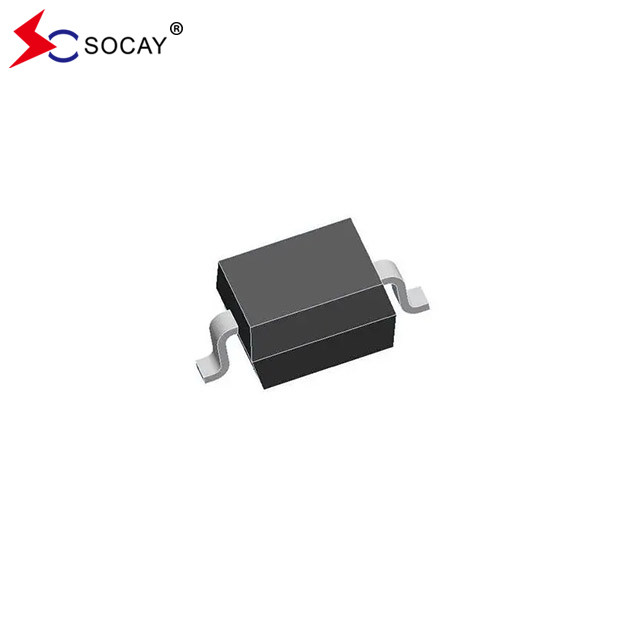

SOD-323 SMD Diyot Şeması ve Boyutları:

10V 200mW Zener SMD Diyot BZT52C10S Elektronik Bileşenler 1





SOD-323 SMD Diyot:

Bölüm Numarası Paket Denizcilik
BZT52C2V4S~BZT52C75S SOD-323 Teyp ve rulo 3000 PCS / 7 ′′ rulo





10V 200mW Zener SMD Diyot BZT52C10S Elektronik Bileşenler 2

Etiket:

Elektronik parçalar

Diyot bileşenleri

SMD Diyot Zener
