Name: Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken
Brand: SOCAY
SKU: P2300SB
Rating: 4.9 (144 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: Tristör Dalgalanma Bastırıcıları (TSS)

Dava: DO-214AA/SMB

VDRM (Min.): 190V

IDRM: 5μA

Vs @100V/μS (Maks.): 260V

(Maks.): 800mA

Vt @It=2,2A (Maks.): 4V

Bu (Maks.): 2.2A

Ih (Dk.): 150mA

C0 @1MHz,2V Önyargı (Tip.): 60pF

Vurgulamak:

Thyristor ESD baskı cihazları

Aşınma Koruma ESD baskı cihazları

P2300SB

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: P2300SB

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Ambalaj bilgileri: bant makarası, toplu

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

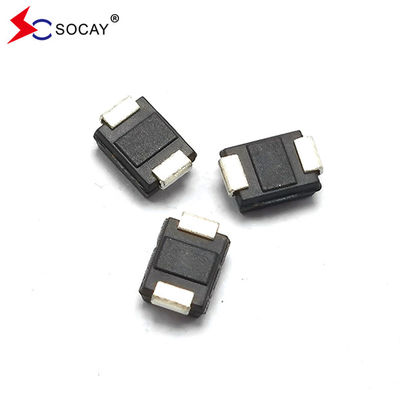

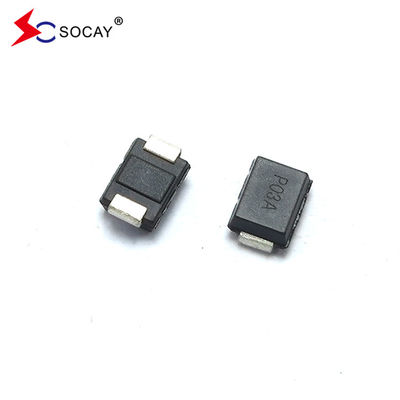

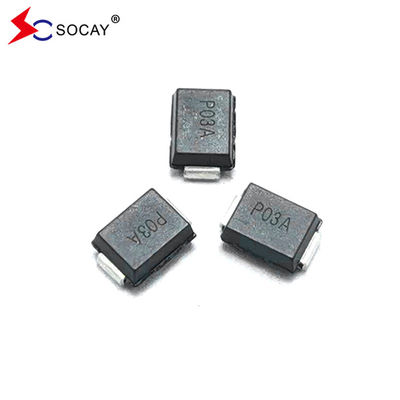

Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken

Ürün Açıklaması

Thyristor P2300SB Esd Baskılayıcılar DO-214AA Devam Koruması İçin Yarım iletken

Veritabanı:PXXX0SB_v2103.1.pdf

Bölüm Numarası	İşaretleme	V_DRM@ I_DRM=5μA	VS ① @100V/μS	V_T @ I_T=2.2A	Ben..._S	Ben..._T	Ben..._H	C0 2 @ 1MHz, 2V yanlısı
		Vdakikası	VEn fazla	VEn fazla	mAEn fazla	AEn fazla	mAdakikası	pF tip
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Notlar: 1 Vs, 100KV/s'de ölçülür. 2 Durum dışı kapasitans V olarak ölçülür_DC=2V, V_RMS=1V, f=1MHz.

Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken 0

Açıklama:

PXXX0SB Serisi, modemler, hat kartı, CPE ve DSL gibi geniş bantlı ekipmanları hasarlı aşırı gerilim geçicilerinden korumak için tasarlanmıştır.Serisi, ekipmanların küresel düzenleyici standartlara uymasını sağlayan bir yüzey montaj çözümü sunar.

Özellikleri:

u Düşük voltaj aşımı

U Düşük çalışmakta olan voltaj

u Sınır içindeki birden fazla artış olayından sonra dalgalanma kapasitesini azaltmaz

U Rating'i aşan dalgalanma sırasında kısa devre başarısız olur

U Düşük Kapasite

Uygulanabilir Küresel Standartlar:

u TIA-968-A

u ITU K.20/21 Gelişmiş seviyede

u ITU K.20/21 Temel Seviye

u GR 1089 İnter binası

u IEC 6100-4-5

U YD/T 1082

U YD/T 993

U YD/T 950

Parametreler	Tanımlama
Ben..._S	Değiştirici Akım- Açık duruma geçmek için gereken maksimum akım
Ben..._DRM	Sızıntı akımı- V'de ölçülen en yüksek çıkma akımı_DRM
Ben..._H	Sürekli akım- Durumu korumak için gerekli olan minimum akım
Ben..._T	Açık durumdaki akım- En yüksek nominal sürekli açık akım
V_S	Değiştirme Voltajı- On stat'e geçmeden önce maksimum voltaj
V_DRM	Durum dışı en yüksek gerilim- kapalı durumda tutulurken uygulanabilen maksimum voltaj
V_T	Açık Voltaj- Nitelikli açık akımda ölçülen maksimum voltaj
C₀	Durum dışı kapasite- kapalı durumda ölçülen tipik kapasitans

Seriler	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Ben..._TSM 50/60 Hz	Di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Bir dakika.	Bir dakika.		Bir dakika.	Bir dakika.	Bir dakika.	Adakikası	Bir dakika.	Amper/μs maksimum
B	250	250		150	100	80	100	30	500
Notlar: Akım dalga biçimi μs Voltaj dalga şekli μs			- En yüksek atım akımı (I)_PP) tekrarlanır ve ürünün ömrü boyunca garanti edilir. - Ben..._PP-40oC'den +85oC'ye kadar sıcaklık aralığında geçerli olan değerlendirmeler - Aygıt başlangıçta -40°C < T ile termal dengede olmalıdır._J< + 150°C

Yüksek sıcaklıklı voltaj engelleme	% 80 değerli VDRM (VAC Zirvesi) +125°C veya +150°C, Kurşun Malzemesi Bakır Alaşımı Yüksek Sıcaklık Voltajı Bloklama 504 veya 1008 saat MIL-STD-750 (Yöntem 1040) JEDEC, JESD22-A-101

Sıcaklık Döngüsü	-65°C'den +150°C'ye kadar, 15 dakika bekleme, 10'dan 100'e kadar döngü.

Tarafsız Sıcaklık ve Nem	52 VDC (+85°C) 85% RH, 504 ila 1008 saat. EIA/ JEDEC, JESD22-A-101
Yüksek sıcaklıkta depolama	+150°C 1008 saat. MIL-STD-750 (Yöntem 1031) JEDEC, JESD22-A-101
Düşük sıcaklıkta depolama	-65°C, 1008 saat.
Isı Şoku	0°C'den +100°C'ye, 5 dakika bekleme, 10 saniye transfer, Termal Şok 10 döngü.
Otoklav (Basınçlı fırın testi)	+121°C, 100%RH, 2atm, 24 ila 168 saat. EIA/Cooker Test) JEDEC, JESD22-A-102
Lehimleme Isı Direnci	+260°C, 30 saniye. MIL-STD-750 (Yöntem 2031)
Nem Duyarlılığı Seviyesi	85% RH, +85°C, 168 saat, 3 tekrar akış döngüsü.

Kurşun malzemesi	Bakır alaşımı
Terminal bitiş	% 100 Mat Tin Kaplama
Vücut malzemesi	UL tarafından tanınan epoksi yanıcılık sınıflandırmasını 94V-0 karşılar

Bölüm Numarası	Bileşen Paketi	miktarı	Paketleme Seçenek	Paketleme Özellikleri
Pxxx0SB	DO-214AA	2500	Teyp & Bobin -12mm/13′′ bant	EIA -481 - D

Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken 1

Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken 2

Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken 3

Thyristor P2300SB ESD baskılayıcıları DO-214AA Aşırı koruma için yarı iletken 4
