Name: TSS VF 3V Yüksek Voltaj Çınlama SLIC Koruyucu TISP61089B SOCAY SOP-8L Paketi
Brand: SOCAY
SKU: TISP61089B
Rating: 4.5 (197 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: Tristör Dalgalanma Bastırıcıları (TSS)

Paket Türü: SOP-8L

VF: 3V

VFRM: 10V

C: 110pF

Vurgulamak:

TSS SLIC Koruyucu

3V SLIC Koruyucu

TISP61089B

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: TISP61089B

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Ambalaj bilgileri: AMMO ambalaj toplu

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

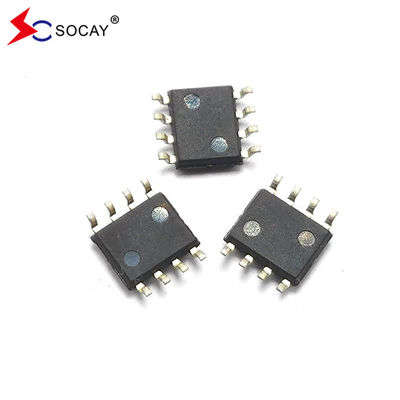

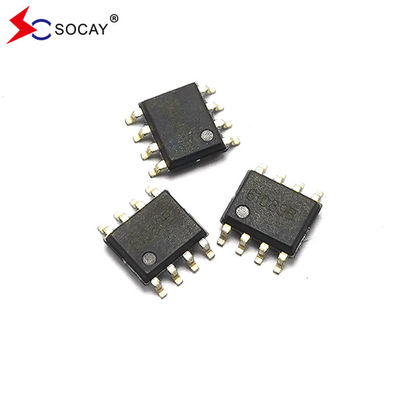

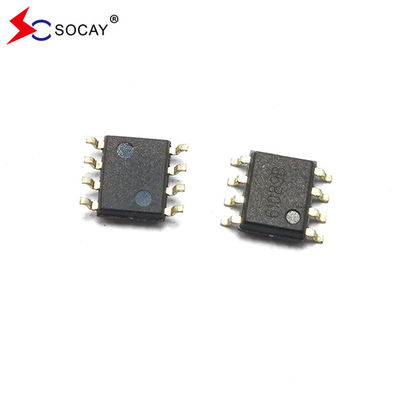

TSS VF 3V Yüksek Voltaj Çınlama SLIC Koruyucu TISP61089B SOCAY SOP-8L Paketi

Ürün Açıklaması

SOCAY SOP-8L Paketi Yüksek Voltajlı Çınlama SLIC Koruyucu TISP61089B Tiristor Artış Baskılayıcıları (TSS) VF 3V

Veritabanı:TISP61089B_v2108.1.pdf

Parametreler		Simge	Değer	Birim
Tekrarlanmayan en yüksek durum Nabız akımı	10/1000μs	Ben..._PPSM	30	A
	(Telcordia (Bellcore) GR-1089-CORE, Sayı 3)
	5/310μs		40
	(ITU-T K.20K.21 ve K.45, K.44 açık devre gerilim dalga şekli 10/700 μs)
	2/10μs		120
	(Telcordia (Bellcore) GR-1089-CORE, Sayı 3)
Tekrarlanmayan en yüksek açıklık akımı (sinüzoidal) 60Hz	0.1s	Ben..._TSM	6.5	A
	1s		4.5
	5s		2.4
	30'lar.		1.3
	900'ler		0.72
Tekrarlanan en yüksek durum dışı voltaj, V_GK=0		V_DRM	-170	V
Tekrarlanan en yüksek kapı-katot voltajı, V_KA=0		V_GKRM	-167	V
Açık hava çalışma sıcaklık aralığı		T_A	-40~+85	°C
Depolama sıcaklık aralığı		T_STG	-40~+150	°C
Çapraz sıcaklık		T_J	-40~+150	°C
10 saniye boyunca lehimleme için maksimum kurşun sıcaklığı		T_L	260	°C
Serbest hava termal direnci ile bağlantı		R_BJA	120	°C/W

Parametreler	Simge	Test koşulları	- Min.	Tipik.	- Max. - Hayır.	Birim
İleri Voltaj	V_F	Ben..._F= 5A, t_W= 200μs	- Hayır.	- Hayır.	3	V
İmpulse en yüksek geri kazanım voltajı	V_FRM	2/10μs, I_F= 100A, R_S= 50Ω, di/dt = 80A/μs	- Hayır.	- Hayır.	10	V
Durum dışı akım	Ben..._D	V_D= -170V, V_GK= 0, T_J= 25°C	- Hayır.	- Hayır.	- 5	μA
Durum dışı akım	Ben..._D	V_D= -170V, V_GK= 0, T_J= 85°C	- Hayır.	- Hayır.	- 5	μA
Dürtünme kesme voltajı	V_(BO)	2/10μs, I_TM= 100A, R_S= 50Ω	- Hayır.	- Hayır.	-112	V
Dürtünme kesme voltajı	V_(BO)	di/dt = -80A/μs, V_GG= -100V	- Hayır.	- Hayır.	-112	V
Sürekli akım	Ben..._H	Ben..._T= -1A, di/dt = 1A/ms, V_GG= -100V	- 150 dolar.	- Hayır.	- Hayır.	mA
Geçit ters akımı	Ben..._GAS	V_GG= V_GK= -167V, V_KA= 0, T_J= 25°C	- Hayır.	- Hayır.	- 5	μA
Geçit ters akımı	Ben..._GAS	V_GG= V_GK= -167V, V_KA= 0, T_J= 85°C	- Hayır.	- Hayır.	- 5	μA
Geçit tetikleyici akımı	Ben..._GT	Ben..._T= 3A, tp(g) ≥ 20μs, V_GG= -100V	- Hayır.	- Hayır.	5	mA
Kapı tetikleme voltajı	V_GT	Ben..._T= 3A, tp(g) ≥ 20μs, V_GG= -100V	- Hayır.	- Hayır.	2.5	V
Anot-katot durum dışı kapasitans	C_KA	f = 1MHz,V_D= 1V, I_G= 0, V_D= -3V	- Hayır.	- Hayır.	110	pF
Anot-katot durum dışı kapasitans	C_KA	f = 1MHz,V_D= 1V, I_G= 0, V_D= -48V	- Hayır.	- Hayır.	55	pF

Açıklama:

Bu cihaz, Abone Hat Arayüz Çemberini (SLIC) geçici aşırı gerilimlere karşı korumak için özel olarak tasarlanmıştır.Negatif dalgalanmalar 2 tiristorla bastırılır.Bu bileşen, çok düşük bir geçit tetikleyici akım sunar ve SLIC'deki aşırı gerilimi en aza indirir.

Özellikleri:

Çift hatlı programlanabilir geçici voltaj bastırıcı.
Geniş pil voltajı destekler.
Düşük geçit tetikleyici akım.
Yüksek tutma akımı.
ESD bağışıklığı ((HBM): JESD22 Sınıf 3B, ≥8KV.
MLS: 1 numaralı kaldıraç.

Uygulamalar:

Değiştirme hattı kartı
Erişim Ağı Hat Kartı
PBX
VoIP

Aygıt	Paket	Denizcilik
TISP61089B	SOP-8L	3000 PCS/Rol&Tape
