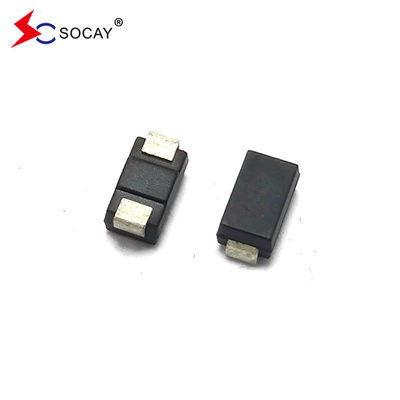

TSS Tiristor Aşırı Koruyucu DO-214AA P0720TB @ 10/700μs 3/4KV
Veritabanı:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor, bir tür yarı iletken bileşenidir. Uygulamalar,modemler, telefonlar,line kartları, cevap makineleri, faks makineleri, SLIC'ler,T1/E1XDSL, PBX ve daha fazlası.
| Bölüm Numarası |
İşaretleme |
VDRM
@ IDRM=5μA
|
VS①
@100V/μS
|
Ben...S |
VT
@ IT=2.2A
|
Ben...T |
Ben...H |
C0②
@ 1MHz, 2Vbias
|
| |
|
V Miçinde. |
V Mbalta. |
mA Mbalta. |
V En fazla. |
AEn fazla. |
mA dakikası. |
pFtip. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Notlar:
1 VS100KV/s'de ölçülür.
2 Durum dışı kapasitans V olarak ölçülür.DC=2V, VRMS=1V, f=1MHz.
|
Yarım iletken boşaltma borularının avantajları:
1Bozulmadan önce, açık devreye eşittir, yalıtım direnci çok büyüktür ve sızıntı akımı çok küçüktür;
2İki yönlü simetri özelliklerine sahiptir;
3Yanıt hızı çok düşük.
4Boşaltma voltajı iyi bir tutarlılığa sahiptir.
Yarım iletken boşaltma borularının dezavantajları:
1Seramik boşaltma borularla karşılaştırıldığında, akış hızı daha az, sadece birkaç yüz A;
2. Arıza voltajı sadece belirli belirli değerlere sahiptir;
3Kapasitans büyüktür, onlardan yüzlere kadar değişir.
Yarım iletken boşaltma tüplerinin seçimi:
TSS'yi seçerken, aşağıdaki ilkeler genel olarak uygulanmalıdır:
1- Kesme voltajı seçimi VDRM: Kesme voltajı korunan devrenin maksimum çalışma voltajından büyük olmalıdır;
2Değişim voltajı seçimi VBO: Değişim voltajı, ekipmanın dayanabileceği maksimum geçici zirve voltajından daha az olmalıdır.
3- IH tutma akımının seçimi: tutma akımı ekipmanın çalışma akımı ve kısa devre akımından daha büyük olmalıdır;
4Parazit kapasitesinin seçimi C: Parazit kapasitesi devre tarafından izin verilen ekleme kaybına veya sinyal iletim frekansına göre seçilir;
5Aşınma akımının seçimi: Çevirinin veya aşınma test standartlarının gereksinimlerine göre farklı aşınma akım seviyeleri seçilir.
Açıklama:
PXXX0TB Serisi tiristorları, bir tür yarı iletken bileşenidir. Uygulamalar, modemler, telefonlar, hat kartları, cevap makineleri, faks makineleri, SLIC'ler, T1/E1, xDSL, PBX'ler ve daha fazlasında tasarlanmıştır.
Özellikleri:
|
U geçici dalgalanmayı emme konusunda mükemmel yetenek
u Aşırı gerilimi hızlı yanıtlamak (ns seviyesi)
u Hızlı yükselen geçicilerden kaynaklanan aşırı voltajı ortadan kaldırır
u Nem duyarlılığı seviyesi: Seviye 1
69 mg ağırlık (yaklaşık)
U Dejeneratif olmayan
|
| Parametreler |
Simge |
Değer |
Birim |
| Depolama sıcaklık aralığı |
Tstg |
-60 ile +150 arasında |
°C |
| Çalışma kesişim sıcaklık aralığı |
Tj |
-40 ile +150 arasında |
°C |
| Tekrarlanan Zirve Nabız Akımı |
Ben...PP |
80 |
A |
| Parametreler |
Tanımlama |
| Ben...S |
Değiştirici Akım- Açık duruma geçmek için gereken maksimum akım |
| Ben...DRM |
Sızıntı akımı- V'de ölçülen en yüksek çıkma akımıDRM |
| Ben...H |
Sürekli akım- Durumu korumak için gerekli olan minimum akım |
| Ben...T |
Açık durumdaki akım- En yüksek nominal sürekli açık akım |
| VS |
Değiştirme Voltajı- On stat'e geçmeden önce maksimum voltaj |
| VDRM |
Durum dışı en yüksek gerilim- kapalı durumda tutulurken uygulanabilen maksimum voltaj |
| VT |
Açık Voltaj- Nitelikli açık akımda ölçülen maksimum voltaj |
| C0 |
Durum dışı kapasite- kapalı durumda ölçülen tipik kapasitans |
| Çizelge |
Rulo (pc) |
Karton başına (pc) |
Rulo çapı (mm) |
|
| Kayıt |
5,000 |
80,000 |
330 |
|
