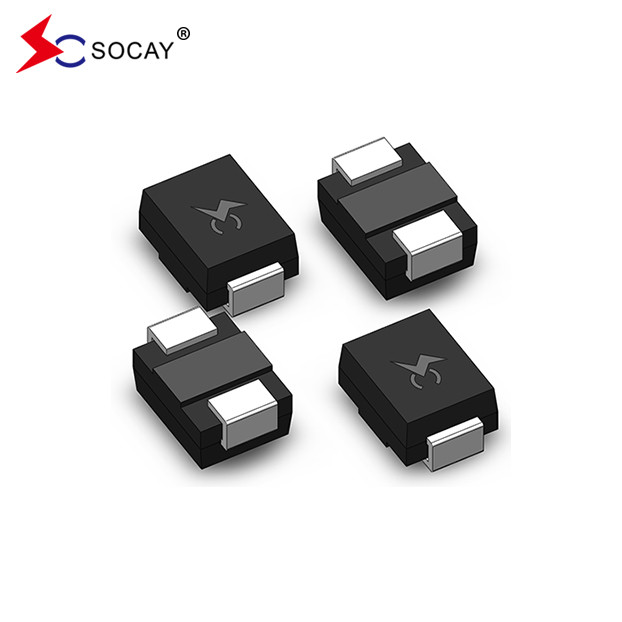

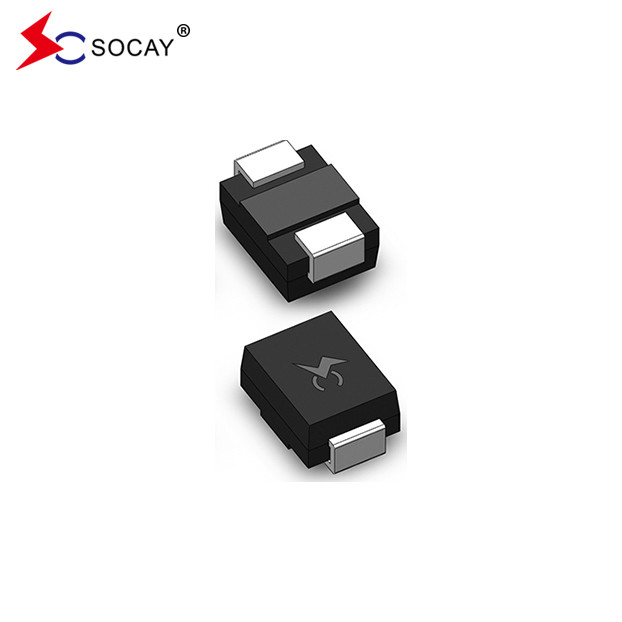

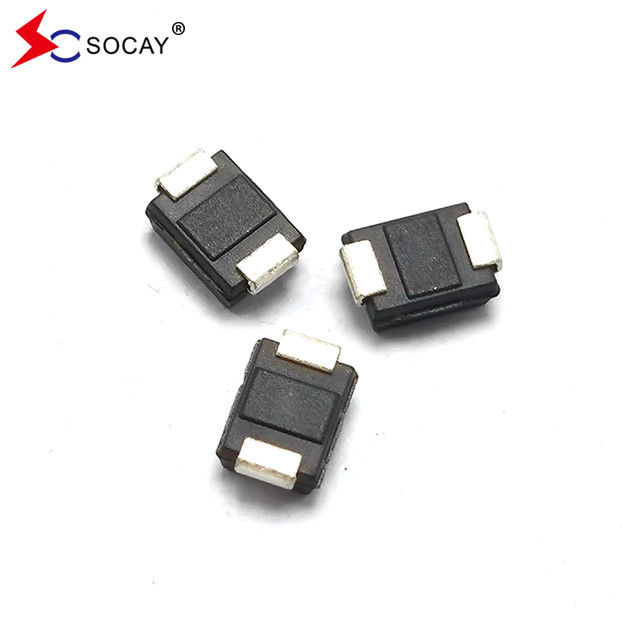

SOCAY P0720SB 4KV tiristor artış baskı cihazları koruma cihazları 150A 65V SMD tiristor
Veritabanı:PXXX0SB_v2103.1.pdf
| Bölüm Numarası |
İşaretleme |
VDRM@ IDRM=5μA |
VS ①
@100V/μS
|
VT @ IT=2.2A |
Ben...S |
Ben...T |
Ben...H |
C0 2
@ 1MHz, 2V yanlısı
|
| |
|
Vdakikası |
VEn fazla |
VEn fazla |
mAEn fazla |
AEn fazla |
mAdakikası |
pF tip |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Notlar:
1 Vs, 100KV/s'de ölçülür.
2 Durum dışı kapasitans V olarak ölçülürDC=2V, VRMS=1V, f=1MHz.
|
Açıklama:
PXXX0SB Serisi, modemler, hat kartı, CPE ve DSL gibi geniş bantlı ekipmanları hasarlı aşırı gerilim geçicilerinden korumak için tasarlanmıştır.Serisi, ekipmanların küresel düzenleyici standartlara uymasını sağlayan bir yüzey montaj çözümü sunar.
Yarım iletken boşaltma borularının avantajları:
1Bozulmadan önce, açık devreye eşittir, yalıtım direnci çok büyüktür ve sızıntı akımı çok küçüktür;
2İki yönlü simetri özelliklerine sahiptir;
3Yanıt hızı çok düşük.
4Boşaltma voltajı iyi bir tutarlılığa sahiptir.
Yarım iletken boşaltma borularının dezavantajları:
1Seramik boşaltma borularla karşılaştırıldığında, akış hızı daha az, sadece birkaç yüz A;
2. Arıza voltajı sadece belirli belirli değerlere sahiptir;
3Kapasitans büyüktür, onlardan yüzlere kadar değişir.
Yarım iletken boşaltma borularının dezavantajları:
1Seramik boşaltma borularla karşılaştırıldığında, akış hızı daha az, sadece birkaç yüz A;
2. Arıza voltajı sadece belirli belirli değerlere sahiptir;
3Kapasitans büyüktür, onlardan yüzlere kadar değişir.
| Parametreler |
Tanımlama |
| Ben...S |
Değiştirici Akım- Açık duruma geçmek için gereken maksimum akım |
| Ben...DRM |
Sızıntı akımı- V'de ölçülen en yüksek çıkma akımıDRM |
| Ben...H |
Sürekli akım- Durumu korumak için gerekli olan minimum akım |
| Ben...T |
Açık durumdaki akım- En yüksek nominal sürekli açık akım |
| VS |
Değiştirme Voltajı- On stat'e geçmeden önce maksimum voltaj |
| VDRM |
Durum dışı en yüksek gerilim- kapalı durumda tutulurken uygulanabilen maksimum voltaj |
| VT |
Açık Voltaj- Nitelikli açık akımda ölçülen maksimum voltaj |
| C0 |
Durum dışı kapasite- kapalı durumda ölçülen tipik kapasitans |
| Seriler |
2/10μS1 |
8/20μS1 |
10/160μS1 |
10/560μS1 |
10/1000μS1 |
5/310μS1 |
Ben...TSM
50/60 Hz
|
Di/dt |
| |
2/10μS2 |
1.2/50μS2 |
10/160μS2 |
10/560μS2 |
10/1000μS2 |
10/700μS2 |
|
|
| |
Bir dakika. |
Bir dakika. |
Bir dakika. |
Bir dakika. |
Bir dakika. |
Adakikası |
Bir dakika. |
Amper/μs maksimum |
| B |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Notlar:
- Akım dalga biçimi μs
- Voltaj dalga şekli μs
|
- En yüksek atım akımı (I)PP) tekrarlanır ve ürünün ömrü boyunca garanti edilir.
- Ben...PP-40oC'den +85oC'ye kadar sıcaklık aralığında geçerli olan değerlendirmeler
- Aygıt başlangıçta -40°C < T ile termal dengede olmalıdır.J< + 150°C
|
| Yüksek sıcaklıklı voltaj engelleme |
% 80 değerli VDRM (VAC Zirvesi) +125°C veya +150°C, Kurşun Malzemesi Bakır Alaşımı Yüksek Sıcaklık Voltajı Bloklama 504 veya 1008 saat MIL-STD-750 (Yöntem 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Sıcaklık Döngüsü |
-65°C'den +150°C'ye kadar, 15 dakikalık duraklama, 10'dan 100'e kadar döngü. |
|
| |
|
|
| Tarafsız Sıcaklık ve Nem |
52 VDC (+85°C) 85% RH, 504 ila 1008 saat. EIA/ JEDEC, JESD22-A-101 |
|
| Yüksek sıcaklıkta depolama |
+150°C 1008 saat. MIL-STD-750 (Yöntem 1031) JEDEC, JESD22-A-101 |
|
| Düşük sıcaklıkta depolama |
-65°C, 1008 saat. |
|
| Isı Şoku |
0°C'den +100°C'ye, 5 dakika bekleme, 10 saniye transfer, Termal Şok 10 döngü. |
|
| Otoklav (Basınçlı fırın testi) |
+121°C, 100%RH, 2atm, 24 ila 168 saat. EIA/Cooker Test) JEDEC, JESD22-A-102 |
|
| Lehimleme Isı Direnci |
+260°C, 30 saniye. MIL-STD-750 (Yöntem 2031) |
|
| Nem Duyarlılığı Seviyesi |
85% RH, +85°C, 168 saat, 3 tekrar akış döngüsü. |
|
| Kurşun malzemesi |
Bakır alaşımı |
|
| Terminal bitiş |
% 100 Mat Tin Kaplama |
|
| Vücut malzemesi |
UL tarafından tanınan epoksi yanıcılık sınıflandırmasını 94V-0 karşılar |
|
| Bölüm Numarası |
Bileşen Paketi |
miktarı |
Paketleme Seçenek |
Paketleme Özellikleri |
|
| Pxxx0SB |
DO-214AA |
2500 |
Teyp & Bobin -12mm/13′′ bant |
EIA -481 - D |
|
Ürün özellikleri
Geçici dalgalanmayı emme konusunda mükemmel yetenek
Sürtünme voltajına hızlı yanıt
Hızlı yükselen geçici kaynaklı aşırı voltajı ortadan kaldırır
Katı durumlu silikon teknolojisi, dejenere olmayan
Uygulama
Ses/Video hattı
Ağ ve telekom
Veri hatları ve güvenlik sistemleri
Serili portlar
