Name: DO-214AA Tiristor Aşırı Koruma Aygıtları 100A 275V SMD P3100SB 4KV
Brand: SOCAY
SKU: P3100SB
Rating: 4.9 (128 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Diğer İsim: Tristör tüpleri

ayak izi: DO-214AA/SMB

Şablon: Yüzey Miktarı

VDRM (Min.): 275V

IDRM: 5μA

Vs @100V/μS (Maks.): 350v

(Maks.): 800mA

Vt @It=2,2A (Maks.): 4V

Bu (Maks.): 2.2A

Tarih Kodu: en yakın

Vurgulamak:

4KV tiristor artış koruma cihazları

Thyristor Aşırı Koruma Aygıtları 100A

P3100SB

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: P3100SB

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Ambalaj bilgileri: bant makarası, toplu

Teslim süresi: 1-3 hafta

Fotoğraf Galerisi

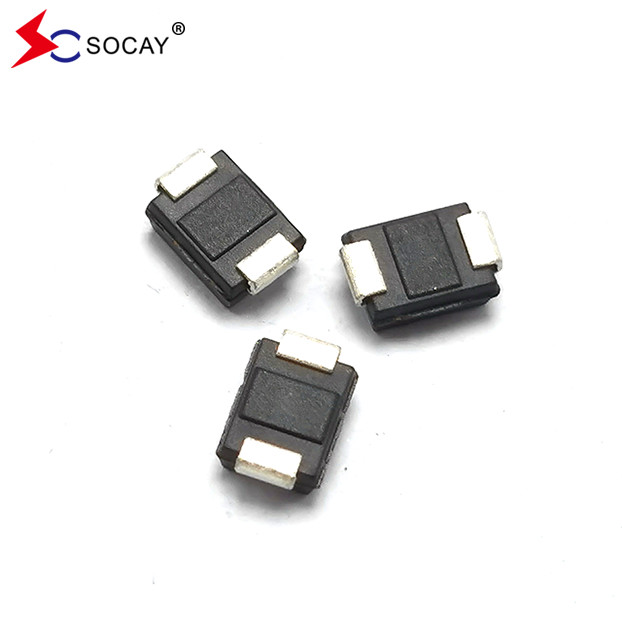

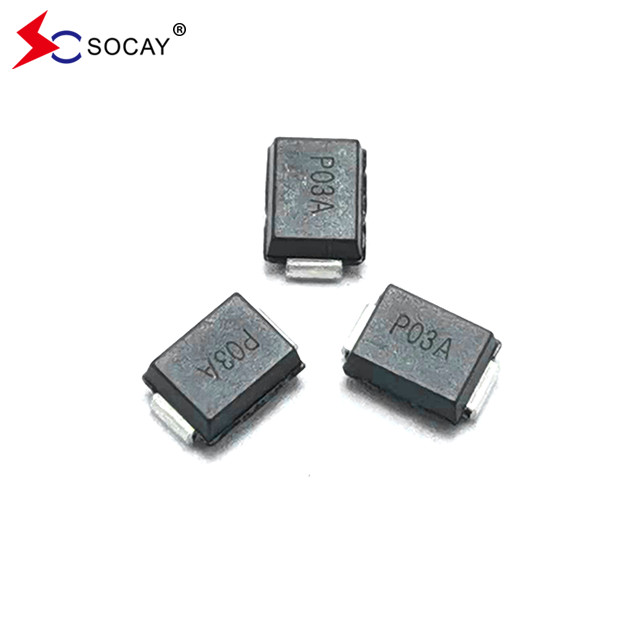

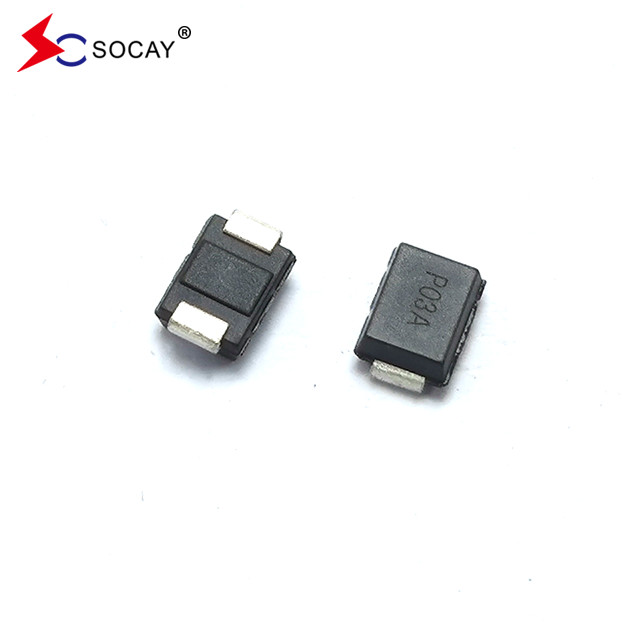

DO-214AA Tiristor Aşırı Koruma Aygıtları 100A 275V SMD P3100SB 4KV

Ürün Açıklaması

SOCAY P3100SB 4KV DO-214AA P3100SB Thyristor Aşınma Koruma Aygıtları 100A 275V SMD

Veritabanı:PXXX0SB_v2103.1.pdf

1Seçim yöntemi

1Müşterinin ürünü, çalışma voltajı, uygulama portu, koruma seviyesini bilmek için.

2,Kapatma voltajı > devredeki DC çalışma voltajı.

3"Uygulamanın kapasitans değerini ve akış hızını uygulama bağlantı noktasına ve koruma seviyesine göre seçin.

Bölüm Numarası	İşaretleme	V_DRM@ I_DRM=5μA	VS ① @100V/μS	V_T @ I_T=2.2A	Ben..._S	Ben..._T	Ben..._H	C0 2 @ 1MHz, 2V yanlısı
		Vdakikası	VEn fazla	VEn fazla	mAEn fazla	AEn fazla	mAdakikası	pF tip
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Notlar: 1 Vs, 100KV/s'de ölçülür. 2 Durum dışı kapasitans V olarak ölçülür_DC=2V, V_RMS=1V, f=1MHz.

Parametreler	Tanımlama
Ben..._S	Değiştirici Akım- Açık duruma geçmek için gereken maksimum akım
Ben..._DRM	Sızıntı akımı- V'de ölçülen en yüksek çıkma akımı_DRM
Ben..._H	Sürekli akım- Durumu korumak için gerekli olan minimum akım
Ben..._T	Açık durumdaki akım- En yüksek nominal sürekli açık akım
V_S	Değiştirme Voltajı- On stat'e geçmeden önce maksimum voltaj
V_DRM	Durum dışı en yüksek gerilim- kapalı durumda tutulurken uygulanabilen maksimum voltaj
V_T	Açık Voltaj- Nitelikli açık akımda ölçülen maksimum voltaj
C₀	Durum dışı kapasite- kapalı durumda ölçülen tipik kapasitans

Seriler	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Ben..._TSM 50/60 Hz	Di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Bir dakika.	Bir dakika.		Bir dakika.	Bir dakika.	Bir dakika.	Adakikası	Bir dakika.	Amper/μs maksimum
B	250	250		150	100	80	100	30	500
Notlar: Akım dalga biçimi μs Voltaj dalga şekli μs			- En yüksek atım akımı (I)_PP) tekrarlanır ve ürünün ömrü boyunca garanti edilir. - Ben..._PP-40oC'den +85oC'ye kadar sıcaklık aralığında geçerli olan değerlendirmeler - Aygıt başlangıçta -40°C < T ile termal dengede olmalıdır._J< + 150°C

Yüksek sıcaklıklı voltaj engelleme	% 80 değerli VDRM (VAC Zirvesi) +125°C veya +150°C, Kurşun Malzemesi Bakır Alaşımı Yüksek Sıcaklık Voltajı Bloklama 504 veya 1008 saat MIL-STD-750 (Yöntem 1040) JEDEC, JESD22-A-101

Sıcaklık Döngüsü	-65°C'den +150°C'ye kadar, 15 dakika bekleme, 10'dan 100'e kadar döngü.

Tarafsız Sıcaklık ve Nem	52 VDC (+85°C) 85% RH, 504 ila 1008 saat. EIA/ JEDEC, JESD22-A-101
Yüksek sıcaklıkta depolama	+150°C 1008 saat. MIL-STD-750 (Yöntem 1031) JEDEC, JESD22-A-101
Düşük sıcaklıkta depolama	-65°C, 1008 saat.
Isı Şoku	0°C'den +100°C'ye, 5 dakika bekleme, 10 saniye transfer, Termal Şok 10 döngü.
Otoklav (Basınçlı fırın testi)	+121°C, 100%RH, 2atm, 24 ila 168 saat. EIA/Cooker Test) JEDEC, JESD22-A-102
Lehimleme Isı Direnci	+260°C, 30 saniye. MIL-STD-750 (Yöntem 2031)
Nem Duyarlılığı Seviyesi	85% RH, +85°C, 168 saat, 3 tekrar akış döngüsü.

Kurşun malzemesi	Bakır alaşımı
Terminal bitiş	% 100 Mat Tin Kaplama
Vücut malzemesi	UL tarafından tanınan epoksi yanıcılık sınıflandırmasını 94V-0 karşılar

Bölüm Numarası	Bileşen Paketi	miktarı	Paketleme Seçenek	Paketleme Özellikleri
Pxxx0SB	DO-214AA	2500	Teyp & Bobin -12mm/13′′ bant	EIA -481 - D

DO-214AA Tiristor Aşırı Koruma Aygıtları 100A 275V SMD P3100SB 4KV 0

DO-214AA Tiristor Aşırı Koruma Aygıtları 100A 275V SMD P3100SB 4KV 1

DO-214AA Tiristor Aşırı Koruma Aygıtları 100A 275V SMD P3100SB 4KV 2

DO-214AA Tiristor Aşırı Koruma Aygıtları 100A 275V SMD P3100SB 4KV 3

Sık Sorulan Sorular
Örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.

Peki ya teslimat süresi?
A: Örnek için 1 gün, seri üretim için 1-2 hafta gerekiyor.

S3: MOQ'unuz var mı?
A: MOQ ürün türüne bağlıdır, örnek kontrol için 1pc mevcuttur

Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: Genellikle DHL, UPS, FedEx veya TNT ile göndeririz. Gelmesi genellikle 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.

Bir emri nasıl yaparsınız?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.

S6: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2-5 yıllık garanti sunuyoruz.
