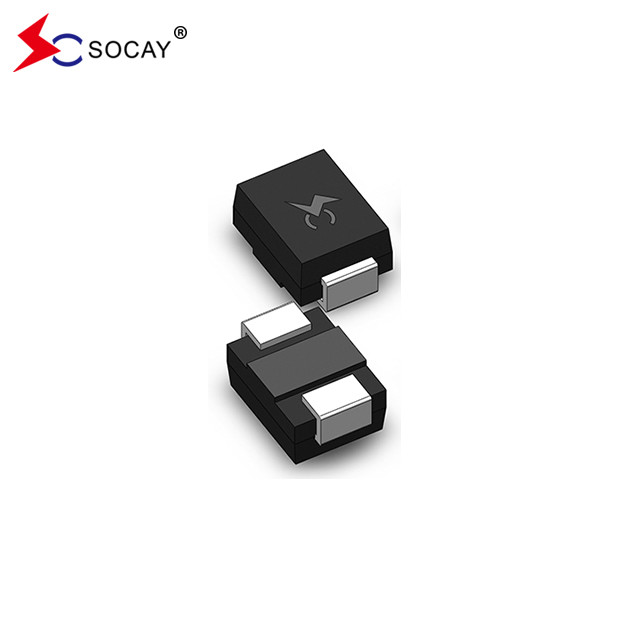

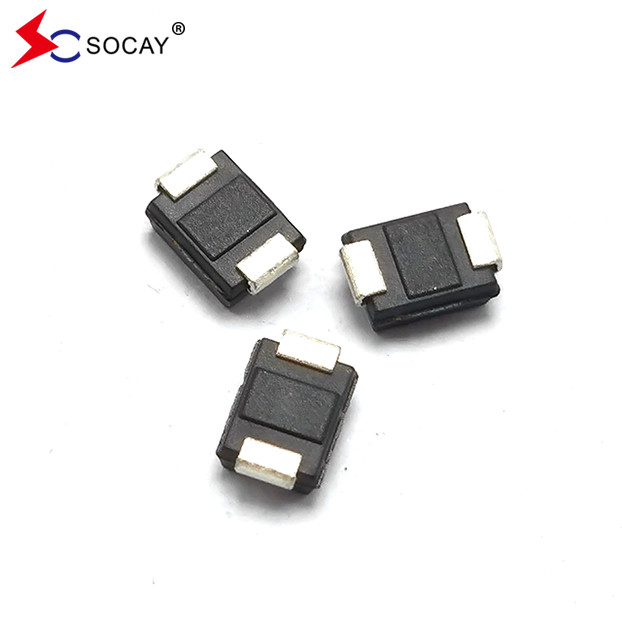

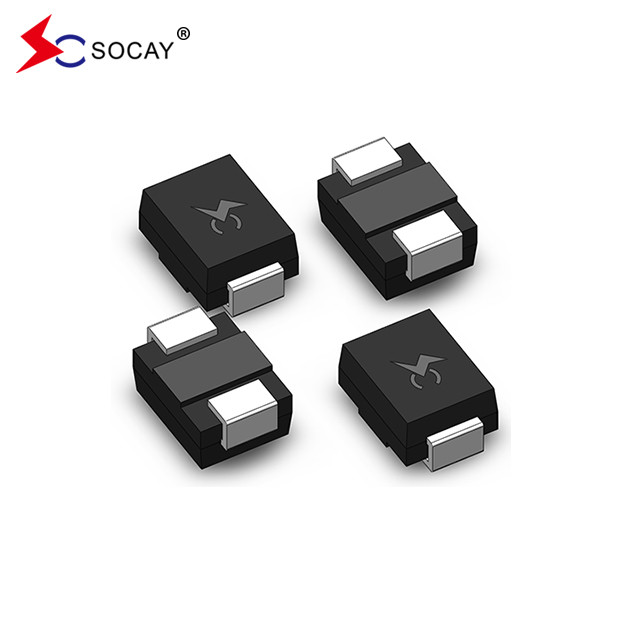

P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB

2500 adet
MOQ
negotiable
fiyat
P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Bileşen: Tristör Dalgalanma Bastırıcıları
ayak izi: DO-214AA/SMB
VDRM (Min.): 6V
IDRM: 5μA
Vs @100V/μS (Maks.): 88v
(Maks.): 800mA
Vt @It=2,2A (Maks.): 4V
Bu (Maks.): 2.2A
Ih (Dk.): 50MA
C0 @1MHz,2V Önyargı (Tip.): 100pF
Vurgulamak:

P0720SC Tiristor artış baskı cihazları

,

Tiristor artış baskı cihazları 500A

,

Thyristor SMD 65V

Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: REACH,RoHS,ISO
Model numarası: P0720SC
Ödeme & teslimat koşulları
Ambalaj bilgileri: AMMO ambalaj toplu
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

SOCAY P0720SC Tiristor Aşırı Koruma Aygıtları 500A 65V SMD Tiristor



Veritabanı:PXXX0SC_v2103.1.pdf



Bölüm Numarası İşaretleme VDRM@ IDRM=5μA

VS

@100V/μS

VT @ IT=2.2A Ben...S Ben...T Ben...H

CO.

@ 1MHz, 2V önyargı

    Vdakikası VEn fazla VEn fazla mAEn fazla AEn fazla mAdakikası pF tEvet.
P0080SC P008C 6 25 4 800 2.2 50 100
P0300SC P03C 25 40 4 800 2.2 50 100
P0640SC P06C 58 77 4 800 2.2 150 100
P0720SC P07C 65 88 4 800 2.2 150 100
P0900SC P09C 75 98 4 800 2.2 150 90
P1100SC P11C 90 130 4 800 2.2 150 90
P1300SC P13C 120 160 4 800 2.2 150 90
P1500SC P15C 140 180 4 800 2.2 150 85
P1800SC P18C 170 220 4 800 2.2 150 85
P2300SC P23C 190 260 4 800 2.2 150 80
P2600SC P26C 220 300 4 800 2.2 150 80
P3100SC P31C 275 350 4 800 2.2 150 65
P3500SC P35C 320 400 4 800 2.2 150 60
P4200SC P42C 400 520 4 800 2.2 150 55

Notlar:

1 Vs, 100KV/s'de ölçülür.

2 Durum dışı kapasitans V olarak ölçülürDC=2V, VRMS=1V, f=1MHz.






P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB 0

Açıklama: Tss önemli ekipman koruma bileşenleri PCB Devre Taşı





Seçim Metbod.

1Müşterinin ürünü, çalışma voltajı, uygulama portu, koruma seviyesini bilmek için.

2,Kapatma voltajı > devredeki DC çalışma voltajı.

3"Uygulamanın kapasitans değerini ve akış hızını uygulama bağlantı noktasına ve koruma seviyesine göre seçin.





Özellikleri:

u Düşük voltaj aşımı

U Düşük çalışmakta olan voltaj

u Sınır içindeki birden fazla artış olayından sonra dalgalanma kapasitesini azaltmaz

U Rating'i aşan dalgalanma sırasında kısa devre başarısız olur

U Düşük Kapasite






Uygulanabilir Küresel Standartlar:



İletişim yıldırım koruması, 485, 232 koruma çözümleri, ADSL, Güvenlik ürünleri, Telefonlar, Video devreleri, Ses devreleri.







Seriler 2/10μS1 8/20μS1 10/160μS1 10/560μS1 10/1000μS1 5/310μS1

Ben...TSM

50/60 Hz

Di/dt
  2/10μS2 1.2/50μS2 10/160μS2 10/560μS2 10/1000μS2 10/700μS2
  Bir dakika. Bir dakika. Bir dakika. Bir dakika. Bir dakika. Adakikası Bir dakika. Amper/μs maksimum
C 500 400 200 150 100 150 50 500



Notlar:

  • Akım dalga biçimi μs
  • Voltaj dalga şekli μs











- En yüksek atım akımı (I)PP) tekrarlanır ve ürünün ömrü boyunca garanti edilir.

- Ben...PP-40oC'den +85oC'ye kadar sıcaklık aralığında geçerli olan değerlendirmeler

- Aygıt başlangıçta -40°C < T ile termal dengede olmalıdır.J< + 150°C























Bölüm Numarası Bileşen Paketi miktarı Paketleme Seçenek Paketleme Özellikleri
Pxxx0SC DO-214AA 2500 Teyp & Bobin -12mm/13′′ bant EIA -481 - D









P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB 1

P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB 2

P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB 3

P0720SC Tiristor artış baskı cihazları SMD 500A 65V 100pF DO-214AA SMB 4
