Name: BZT52C2V4S 200mW Elektronik Bileşenler Diyot Zener 2.4V BOM Servisi
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 4.6 (117 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Bileşen Adı: zener diyot

Paket Türü: SOD-323

Güç dağılımı: 200mW

Zener Gerilimi (Nom.): 2.4V

Zener Gerilimi (Min.): 2.2V

Zener Gerilimi (Maks.): 2.6v

Zzt: 100Ω

IZT: 5.0mA

Vurgulamak:

200mW Elektronik Bileşenler

2.4V Elektronik Bileşenler

BOM Diyot Zener 2.4V

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: BZT52C2V4S

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

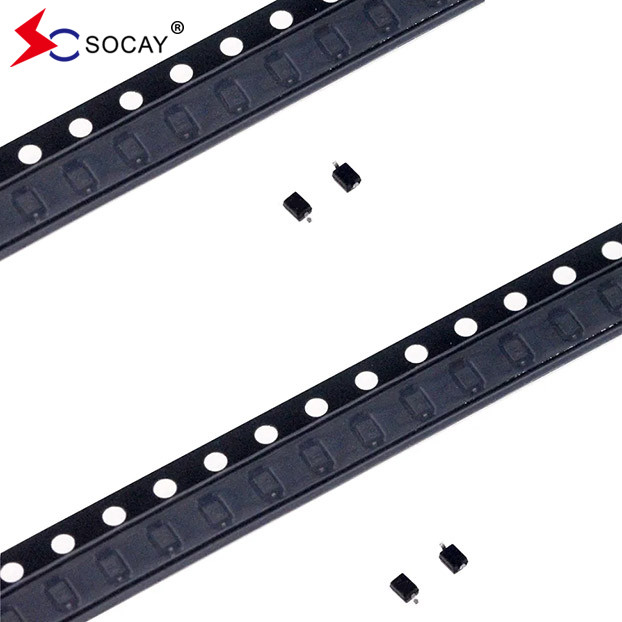

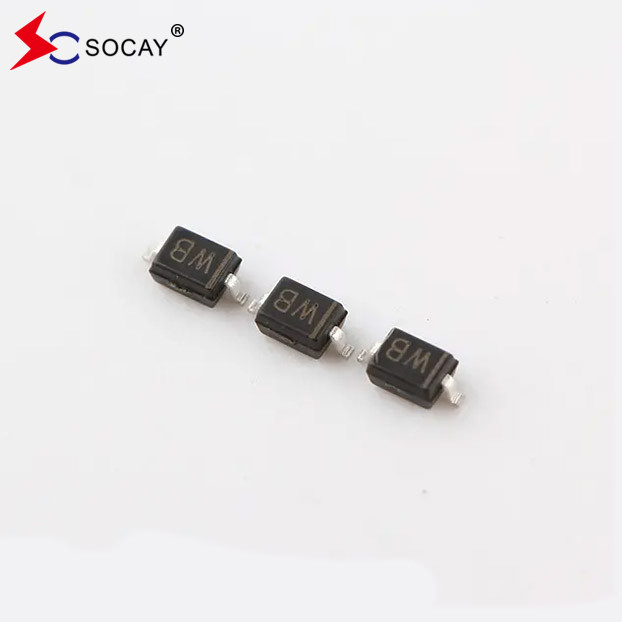

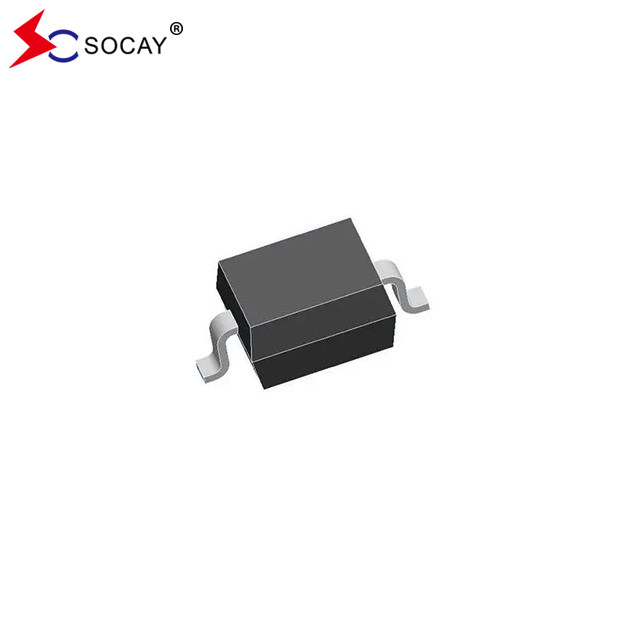

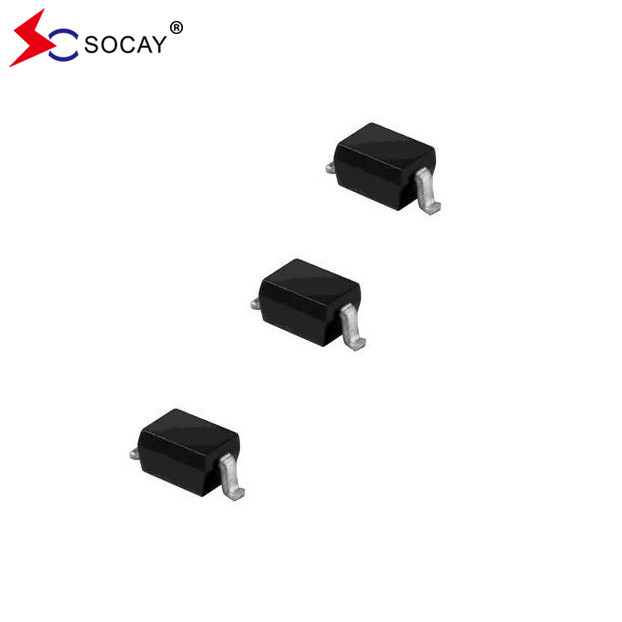

Fotoğraf Galerisi

BZT52C2V4S 200mW Elektronik Bileşenler Diyot Zener 2.4V BOM Servisi

Ürün Açıklaması

SOD-323 Paketi Zener Diyot BZT52C2V4S 2.4V 200mW Elektronik Bileşenler BOM Servisi

Zener Diyot DATASHEET:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf

Zener Diyot Özellikleri:

Sabit Voltaj Kontrolü
Geniş Voltaj aralığı seçimi 2.4V ila 75V
SOD-323 İnce SMD paketi
RoHS uyumlu / Yeşil EMC
Mat Tin (Sn) Kurşun bitirme

Zener Diodunun mutlak maksimum değerleri (TA=25°C):

Parametreler	Simge	Değer	Birimler
Güç dağılımı (1 Not)	P_D	200	mW
Çapraz sıcaklık	T_J	150	°C
Depolama sıcaklığı	T_STG	-55 ile +150 arasında	°C
Maksimum düzenleyici akımı	Ben..._ZM	P_D/ V_Z	mA

Not1: Seramik PCB'ye monte edilmiş cihaz: 7.6mm x 9.4mm x 0.87mm ve 25mm bant alanı2.

Zener Diyot Elektrik Özellikleri (TA=25°C):

Bölüm Numarası	Zener Voltaj Aralığı (2 Not)			Maksimum Zener Impedansı (3 Not)				Maksimum Sızıntı Akımı (2 Not)
	V_Z@ Ben_ZT			Z_ZT@ Ben_ZT		Z_ZK@ Ben_ZK		Ben..._R@ V_R
	Adı.	Min. ((V)	En fazla. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Not 2: Öz ısıtma etkisini en aza indirmek için kullanılan kısa süreli test darbeleri. Not 3: f=1kHZ.

SOD-323 Paket Zener Diyot Çember Şeması:

BZT52C2V4S 200mW Elektronik Bileşenler Diyot Zener 2.4V BOM Servisi 0

SOD-323 Paketi Zener Diyot Boyutları:

SOD-323 Paket Zener Diyot Sipariş Bilgisi:

Bölüm Numarası	Paket	Denizcilik
BZT52C2V4S~BZT52C75S	SOD-323	Teyp ve rulo 3000 PCS / 7 ′′ rulo
