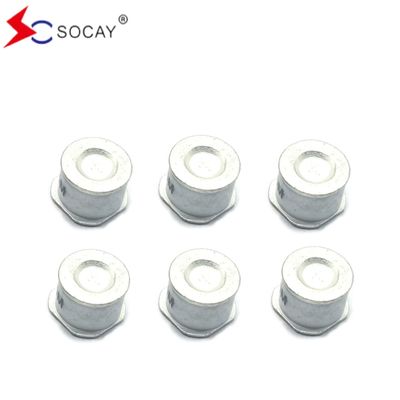

Yıldırım Tutsakçısı Aksyal Kurşunlu Seramik Gaz Serbestleme Tüpü 800V SC2E8-470MSMD GDT Elektronik Bileşeni

Şimşek durduricisi Aksiyel kurşunlu seramik gaz boşaltma tüpü 800V SC2E8-470MSMD GDT Elektronik bileşen

Veritabanı:SC2E8_v91.1.pdf

Seramik gaz boşaltma borusunun çalışma prensibi
Seramik gaz boşaltma boruları seramikle mühürlenir ve içeride boşlukları olan iki veya daha fazla metal elektrottan oluşur ve inert gazlar olan argon ve neon ile doldurulur.Birbiriyle paralel olarak bağlanıyorlar.. Cihaz çalışmadığında, direnç çok yüksektir ve eşdeğer kapasitans düşüktür. Açık devre olarak kabul edilebilir ve devreye neredeyse hiçbir etkisi yoktur.Normal olmayan bir nabız olduğunda, iç direnç, çalışma voltajına ulaştıktan hemen sonra düşer ve akım serbest bırakılır.Otomatik olarak yüksek direnç durumuna dönecek ve devre normal çalışacak..

Seramik gaz boşaltma borularının avantajları:

1Bozulmadan önce (iletim), büyük bir direnç ve hiçbir veya çok küçük bir sızıntı akımı ile açık bir devreye eşdeğerdir;

2Bozulma (iletim) sonrasında, çok küçük bir voltaj düşüşü ile büyük bir akımı geçebilen kısa devreye eşdeğerdir.

3Darbeler akım kapasitesi (artı akım) çok büyük; 2.5kA ~ 100kA;

4İki yönlü simetri özelliklerine sahiptir.

5Kapasitans değeri çok küçük, 3pF'den az.

Seramik gaz boşaltma borularının dezavantajları:

1Gaz iyonizasyonu belirli bir süre gerektirdiğinden, yanıt hızı yavaştır. Yanıt süresi genellikle 0.2 ~ 0.3μs (200 ~ 300ns) ve en hızlı yaklaşık 0.1μs (100ns) dir.Açılmadan önce, daha büyük amplituplere sahip keskin darbeler olacak ve koruyucu bir etkisi olmayacak;

2- Boşaltma voltajı düşük tutarlılığa ve genellikle ±20% büyük dağılmaya sahiptir;

3. Arıza voltajı sadece birkaç belirli değere sahiptir;

Seramik gaz boşaltma borularının seçimi:

1Hızlı darbe çarpması altında, seramik gaz boşaltma borusunun gaz iyonizasyonu için belirli bir zaman gerekir (genellikle 0.2 ~ 0.3μ s, en hızlı yaklaşık 0.1μ s),Bu yüzden daha yüksek bir amplitudaki keskin bir nabız arkaya sızacak.Bu keskin nabzı bastırmak için birkaç yöntem vardır: a. Bir kondansatörü veya varistoru boşaltma tüpüne paralel olarak bağlayın; b.Seride bir indüktör bağlamak boşaltma tüpünden sonra veya daha düşük bir değere keskin nabız zayıflatmak için uygun uzunlukta bir iletim hattı bırakın. seviye; c. Birinci seviye olarak boşaltma borusu ve ikinci seviye olarak TVS borusu veya yarı iletken aşırı gerilim koruyucu ile iki seviye koruma devresini benimseyin.İki kat, dirençlerle izole edilmiştir., indüktörler veya kendi kendini iyileştiren sigortalar.

2DC arıza voltajı Vsdc'nin seçimi: DC arıza voltajı Vsdc'nin minimum değeri, mümkün olan en yüksek güç kaynağı zirve voltajının veya en yüksek sinyal voltajının 1,2 katından daha büyük olmalıdır.

3İmpulse boşaltma akımının seçimi: Seçim, hattada görünebilecek maksimum dalgalanma akımına veya korunmaya ihtiyaç duyan maksimum dalgalanma akımına dayanmalıdır.İndirim borusunun dürtü boşaltma akımı nominal dürtü boşaltma akımı (veya tek dürtü boşaltma akımının yarısı) uyarınca hesaplanmalıdır..

4Seramik gaz boşaltma boruları, genellikle arıza voltajındaki büyük hata nedeniyle paralel olarak kullanılmamaktadır.

5. Akım sorunundan sonra: Serbestleme borusunun normalde darbe bozukluğundan sonra yayı söndürebilmesini sağlamak için,Akıntıdan sonra meydana gelmesi muhtemel olan yerlerde (örneğin aktif devrelerde), bir varistor veya kendi kendini restore eden sigorta seri olarak boşaltma borusuna bağlanabilir.

Uygulama

Endüstriyel güç kaynağı, iletişim güç kaynağı, inverter güç kaynağı, UPS kesintisiz güç kaynağı, düzenlenmiş güç kaynağı, tahrik güç kaynağı, anahtarlama güç kaynağı, güç modülü,İzolatör, inverter, tıbbi ekipman,
