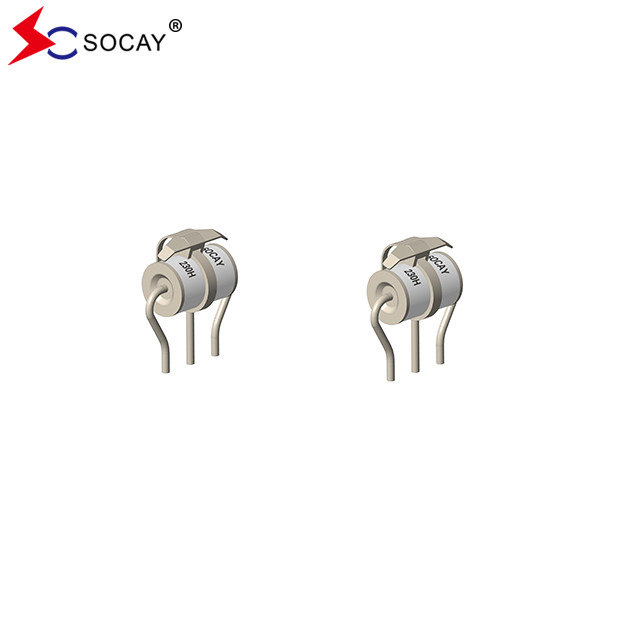

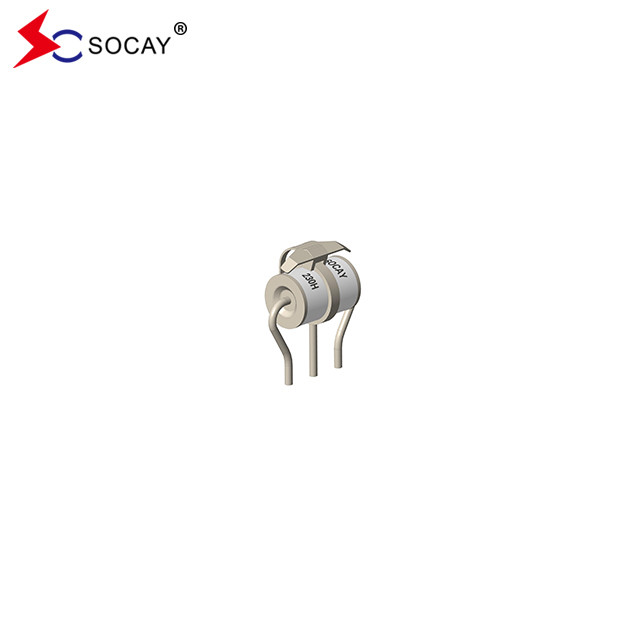

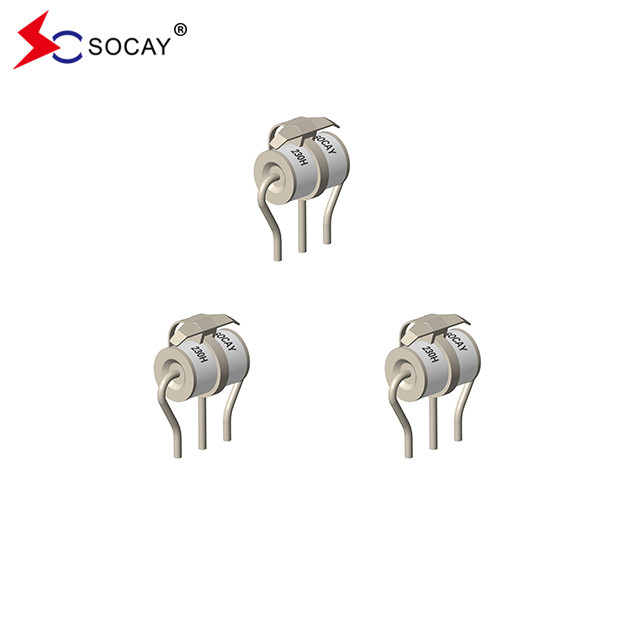

600V Gaz Fırtına Engelli SC3E8-600HMF, Satış Başarısızlığıyla Radyal Kurşunlu Aygıtlar
Veritabanı:SC3E8_v2308.1.pdf
| Bölüm Numarası |
İşaretleme |
DC Çakma Voltajı |
Maksimum İmpulse Çakma Voltajı |
Minimum yalıtım direnci |
Maksimum Kapasite |
Yay Voltajı |
Hizmet Hayatı |
|
İsimsel
İmpulse boşaltma akımı
|
Maksimum İmpulse Serbestleme Akımı |
İsimselADönüştürme Serbestleme Akımı |
Hayatı Güçlendirin |
| @100V/S |
@100V/μs |
@1KV/μs |
@ 1MHz |
@ 1A |
@8/20μs 4)
± 5 kere
|
@8/20μs4)
1 kez
|
@50Hz4)
1- Evet.
10zaman
|
@10/1000μs 4)
300 kere.
|
|
SC3E8-75HM
SC3E8-75HMF
SC3E8-75HP
SC3E8-75H
|
SOCAY
75H
|
75V±20% |
< 500V |
< 600V |
1 GΩ (50V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-90HM
SC3E8-90HMF
SC3E8-90HP
SC3E8-90H
|
SOCAY
90H
|
90V±20% |
< 500V |
< 600V |
1 GΩ (50V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-150HM
SC3E8-150HMF
SC3E8-150HP
SC3E8-150H
|
SOCAY
150H
|
150V±20% |
< 500V |
< 600V |
1 GΩ (50V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-230HM
SC3E8-230HMF
SC3E8-230HP
SC3E8-230H
|
SOCAY
230H
|
230V±20% |
< 600V |
< 700V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-250HM
SC3E8-250HMF
SC3E8-250HP
SC3E8-250H
|
SOCAY
250H
|
250V±20% |
< 600V |
< 700V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-300HM
SC3E8-300HMF
SC3E8-300HP
SC3E8-300H
|
SOCAY
300H
|
300V±20% |
< 800V |
< 900V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-350HM
SC3E8-350HMF
SC3E8-350HP
SC3E8-350H
|
SOCAY
350H
|
350V±20% |
< 800V |
< 900V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-420HM
SC3E8-420HMF
SC3E8-420HP
SC3E8-420H
|
SOCAY
420H
|
420V±20% |
< 900V |
< 1000V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-470HM
SC3E8-470HMF
SC3E8-470HP
SC3E8-470H
|
SOCAY
470H
|
470V±20% |
< 900V |
< 1000V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-600HM
SC3E8-600HMF
SC3E8-600HP
SC3E8-600H
|
SOCAY
600H
|
600V±20% |
<1100V |
< 1200V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
SC3E8-800HM
SC3E8-800HMF
SC3E8-800HP
SC3E8-800H
|
SOCAY
800H
|
800V±20% |
< 1200V |
<1400V |
1 GΩ (100V'de) |
< 1,5 pF |
~25V |
20KA |
25KA |
20A |
200A |
|
Notlar:
1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler
2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859
3) Merkezi elektrot için uç veya halka elektrotu
4) Merkezi elektrot üzerinden toplam akım, tepeden yarı değer, sırasıyla halka elektrot
|
Seçim yöntemi:
1Müşterinin ürünü, çalışma voltajı, uygulama portu, koruma seviyesini bilmek için.
2"Minimum DC arıza voltajı normal DC çalışma voltajının 1,2 katı.
3"Uygulamanın paketini, boyutunu ve akış hızını uygulama portu ve koruma seviyesine göre seçin.
Uygulamalar:
Endüstriyel güç kaynağı, iletişim güç kaynağı,
Inverter güç kaynağı, UPS kesintisiz güç kaynağı,
Düzenlenmiş güç kaynağı, tahrik güç kaynağı,
anahtarlama güç kaynağı, güç modülü, izolatör, inverter, tıbbi ekipman,
485 dönüştürücü, iletişim ürünleri (optik terminal makinesi,
MÖDEL, iletişim üs istasyonu), stabilizatör
Güvenlik ürünleri, şimşek yakalayıcı.
Özellikleri:
Radyoaktif değil.
RoHS uyumlu.
Düşük yerleştirme kaybı.
Hızla artan geçici hastalara karşı mükemmel bir tepki.
Ultra düşük kapasitans.
IEC 61000-4-5 tarafından tanımlanan 8/20μs darbelerle test edilen 20KA dalgalanma kapasitesi.
