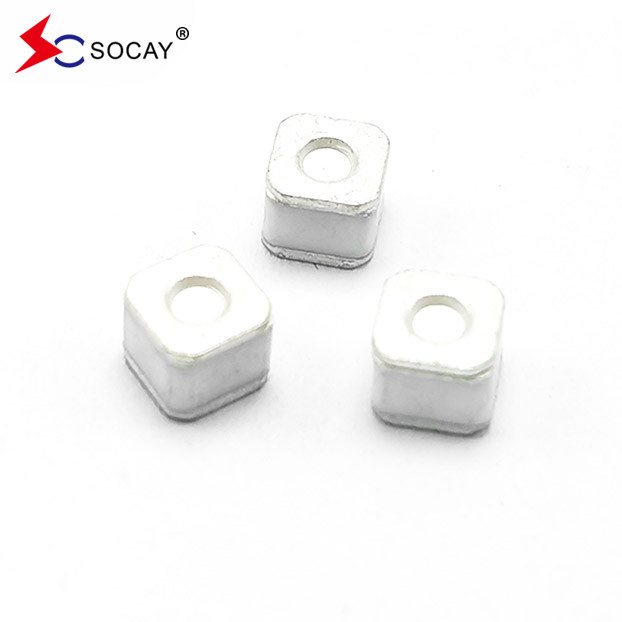

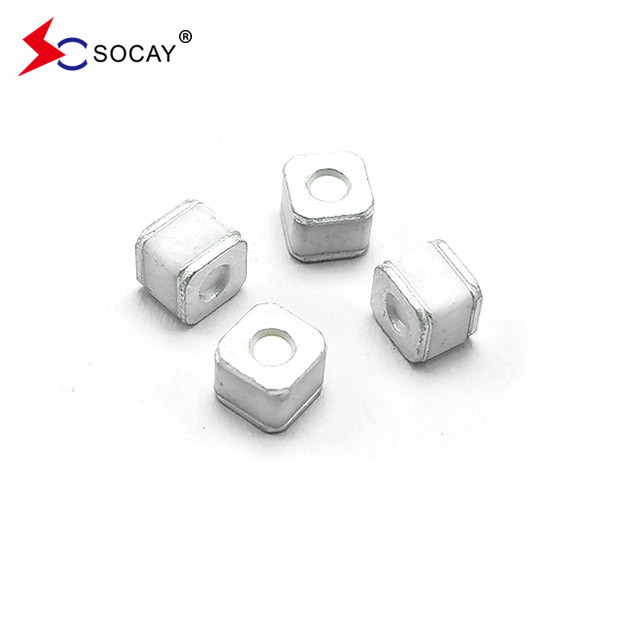

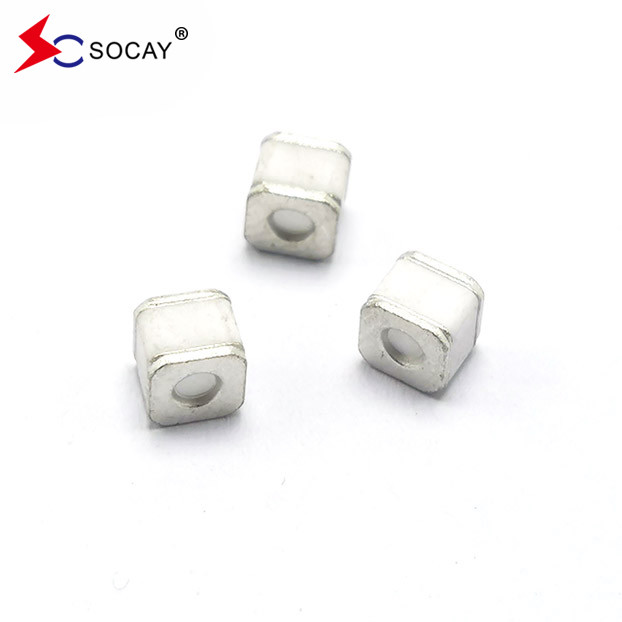

SOCAY Gaz Serbestleme Tüpleri Aşınma Koruyucusu SC2E5-90LSMD Yüzey Montajı GDT

SOCAY Gaz Serbestleme Tüpü Aşınma Koruyucusu SC2E5-90LSMD, Yüzey Montajı GDT

Veritabanı:SC2E5-SMD_v2110.1.pdf




I:Gaz boşaltma tüpü hakkında

Gaz boşaltma tüpü, seramik gaz boşaltma tüpünün tam adı, İngilizce Gaz boşaltma tüpü, genellikle kısaltma GDT ile değiştirilmektedir, boşluk tipi bir artış koruma cihazıdır.İletişim sistemlerinin yıldırım korumasında yaygın olarak kullanılanİndirim boruları genellikle çok seviyeli koruma devrelerinin ilk veya ilk iki aşamasında, yıldırım anlık aşırı akımı boşaltmak ve aşırı voltajı sınırlamak için kullanılır.Serbestleme borusunun elektrotlar arası yalıtım direnci çok büyük ve parazit kapasitansı çok küçük olduğundanSinyal hatlarının yıldırım koruması açık avantajlara sahiptir.Serbestleme borusunun koruma özelliklerinin ana eksiklikleri, boşaltma zaman gecikmesinin büyük olmasıdır., eylem duyarlılığı ideal değildir ve büyük yükselen dikliği ile yıldırım dalgalarını etkili bir şekilde bastırmak zordur.Güç kaynağı sisteminin yıldırım korumasında sürekli akış sorunu var..



II:Ana malzemeler

Porselen tüp tozu, elektrot, elektron inert gaz, vb.

Özellikleri:

• Radyoaktif olmayanlar
• RoHS uyumlu
• Düşük yerleştirme kaybı
• Hızla artan geçicilere mükemmel tepki
• Ultra düşük kapasite

• IEC 61000-4-5 tarafından tanımlanan 8/20μs darbelerle test edilen 5KA dalgalanma kapasitesi

Seramik gaz boşaltma borularının sınıflandırılması
1Elektrot sayısına göre, yaygın olarak kullanılan gaz boşaltma boruları diyot boşaltma borularına ve triyot boşaltma borularına ayrılır.Bu yüzden onlara seramik boşaltma boruları deniyor..
2Görünüm boyutlarına göre, yaygın olarak kullanılan gaz boşaltma boruları çip boşaltma borularına ve takma boşaltma borularına ayrılır.
3Ürün atış voltajına göre, yaygın olarak kullanılan gaz boşaltma boruları geleneksel atış boşaltma borularına ve düşük atış boşaltma borularına ayrılır.

Seramik gaz boşaltma borusunun çalışma prensibi
Seramik gaz boşaltma boruları seramikle mühürlenir ve içeride boşlukları olan iki veya daha fazla metal elektrottan oluşur ve inert gazlar olan argon ve neon ile doldurulur.Birbiriyle paralel olarak bağlanıyorlar.. Cihaz çalışmadığında, direnç çok yüksektir ve eşdeğer kapasitans düşüktür. Açık devre olarak kabul edilebilir ve devreye neredeyse hiçbir etkisi yoktur.Normal olmayan bir nabız olduğunda, iç direnç, çalışma voltajına ulaştıktan hemen sonra düşer ve akım serbest bırakılır.Otomatik olarak yüksek direnç durumuna dönecek ve devre normal çalışacak..

Seramik gaz boşaltma borularının avantajları
1Bozulmadan önce (iletim), büyük bir direnç ve hiçbir veya çok küçük bir sızıntı akımı ile açık bir devreye eşittir;
2Bozulma (iletim) sonrasında, çok küçük bir voltaj düşüşü ile büyük bir akımı geçebilen kısa devreye eşdeğerdir.
3Darbeler akım kapasitesi (artı akım) çok büyük; 2.5kA ~ 100kA;
4İki yönlü simetri özelliklerine sahiptir.
5Kapasitans değeri çok küçük, 3pF'den az.

SOCAY hakkında

Biz üreticisi ve tedarikçisiyiz GDT,NTC,DIODES ect pasif bileşenler Çin'den 20 yılı aşkın bir süredir. Eğer herhangi bir isteğiniz varsa lütfen bizimle serbestçe iletişime geçin.
