Name: SC3E8-600HP GDT Gaz Fırtına Engelli 3 Kutuplu T Kurşun Aygıtları Klasik Bileşenler
Brand: SOCAY
SKU: SC3E8-600HP
Rating: 4.8 (137 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: Gaz Tahliye Tüpü

Boyut: φ8*10mm

DC Spark-over Voltajı @100V/μs: 600V±20%

Maks. Çakma İmpulse Voltajı @100V/μs: 500V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Kıvılcım Aşırı Darbe Gerilimi : 600V

Min. Min. Insulation Resistance Yalıtım direnci: 1GΩ (@25V)

Max. Maks. Capacitance Kapasite: 1.5pF

Yay Voltajı @ 1A: 15V

İsimli, İmpulse boşaltma akımı: 10kA

Max. Maks. Impulse Discharge Current Darbe Deşarj Akımı: 20kA

Depolama sıcaklığı: -40°C~+90°C

Vurgulamak:
Gaz Fırtına Tutkucusu 3 kutup
,
GDT Gaz Fırtına Engelleyici

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SC3E8-600HP

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

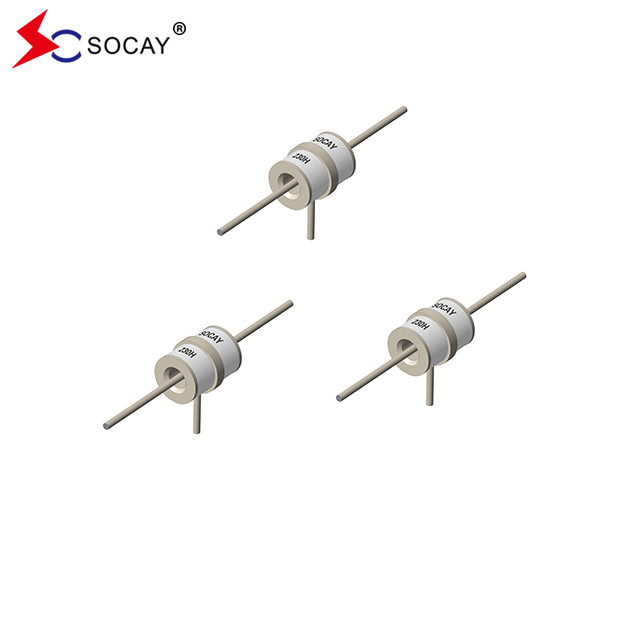

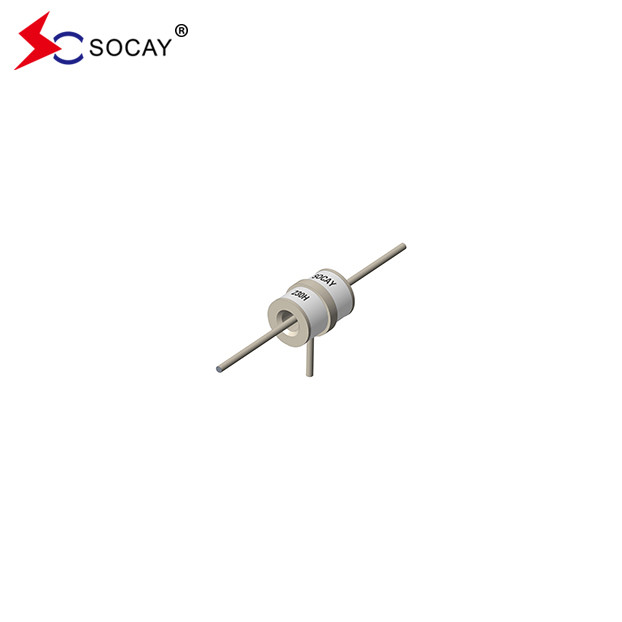

Fotoğraf Galerisi
SC3E8-600HP GDT Gaz Fırtına Engelli 3 Kutuplu T Kurşun Aygıtları Klasik Bileşenler

Ürün Açıklaması

Gaz Fırtına Tutuklayıcısı SC3E8-600HP, 3 kutup "T" Kurşun Aygıtları Gaz Serbestleme Tüpü

Veritabanı:SC3E8_v2308.1.pdf

Bölüm Numarası İşaretleme DC Çakma Voltajı Maksimum İmpulse Çakma Voltajı Minimum yalıtım direnci Maksimum Kapasite Yay Voltajı Hizmet Hayatı

İsimsel

İmpulse boşaltma akımı
Maksimum İmpulse Serbestleme Akımı İsimselADönüştürme Serbestleme Akımı Hayatı Güçlendirin

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs ⁴⁾

± 5 kere

@8/20μs⁴⁾

1 kez

@50Hz⁴⁾

1- Evet.

10zaman

@10/1000μs ⁴⁾

300 kere.

SC3E8-75HM

SC3E8-75HMF

SC3E8-75HP

SC3E8-75H

SOCAY

75H
75V±20% < 500V < 600V 1 GΩ (50V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-90HM

SC3E8-90HMF

SC3E8-90HP

SC3E8-90H

SOCAY

90H
90V±20% < 500V < 600V 1 GΩ (50V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-150HM

SC3E8-150HMF

SC3E8-150HP

SC3E8-150H

SOCAY

150H
150V±20% < 500V < 600V 1 GΩ (50V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-230HM

SC3E8-230HMF

SC3E8-230HP

SC3E8-230H

SOCAY

230H
230V±20% < 600V < 700V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-250HM

SC3E8-250HMF

SC3E8-250HP

SC3E8-250H

SOCAY

250H
250V±20% < 600V < 700V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-300HM

SC3E8-300HMF

SC3E8-300HP

SC3E8-300H

SOCAY

300H
300V±20% < 800V < 900V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-350HM

SC3E8-350HMF

SC3E8-350HP

SC3E8-350H

SOCAY

350H
350V±20% < 800V < 900V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-420HM

SC3E8-420HMF

SC3E8-420HP

SC3E8-420H

SOCAY

420H
420V±20% < 900V < 1000V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-470HM

SC3E8-470HMF

SC3E8-470HP

SC3E8-470H

SOCAY

470H
470V±20% < 900V < 1000V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-600HM

SC3E8-600HMF

SC3E8-600HP

SC3E8-600H

SOCAY

600H
600V±20% <1100V < 1200V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

SC3E8-800HM

SC3E8-800HMF

SC3E8-800HP

SC3E8-800H

SOCAY

800H
800V±20% < 1200V <1400V 1 GΩ (100V'de) < 1,5 pF ~25V 20KA 25KA 20A 200A

Notlar:

1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler

2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859

3) Merkezi elektrot için uç veya halka elektrotu

4) Merkezi elektrot üzerinden toplam akım, tepeden yarı değer, sırasıyla halka elektrot

Açıklamalar:

Gaz boşaltma boruları (GDT) telekomünikasyon tesisatlarının korunması için klasik bileşenlerdir.Yüksek kaliteli ama hassas elektronik devreleri olan BT ve telekomünikasyon sistemlerinin, kapaklarla korunması çok önemlidir.Bu nedenle, elektrik kaynağı sisteminin girişinde varistorlarla birlikte ve telekomünikasyon hatlarına bağlanma noktalarında monte edilirler.Mobil telefon sistemlerindeki baz istasyonlarının yanı sıra tekrarlayıcıları ve dağıtım sistemleri ile geniş kablo televizyon (CATV) ağlarının korunması için de aynı derecede vazgeçilmez hale geldiler..

Özellikleri:

Radyoaktif değil.

RoHS uyumlu.

Düşük yerleştirme kaybı.

Hızla artan geçici hastalara karşı mükemmel bir tepki.

Ultra düşük kapasitans.

IEC 61000-4-5 tarafından tanımlanan 8/20μs darbelerle test edilen 20KA dalgalanma kapasitesi.

Uygulamalar:

İletişim ekipmanları.

CATV ekipmanları.

Test ekipmanları.

Veri hatları.

Güç kaynağı.

Telekom SLIC koruması.

Geniş bantlı ekipman.

ADSL2+ de dahil olmak üzere ADSL ekipmanları.

XDSL ekipmanları.

Uydu ve CATV ekipmanları.

Tüketici elektroniği.

Etiket:
gaz borusu tutucu

GDT tüpü

GDT Elektronik Bileşeni

İlgili kişi :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

SC3E8-600HP GDT Gaz Fırtına Engelli 3 Kutuplu T Kurşun Aygıtları Klasik Bileşenler

Gaz Fırtına Tutkucusu 3 kutup

GDT Gaz Fırtına Engelleyici

gaz borusu tutucu

GDT tüpü

GDT Elektronik Bileşeni

Telekom SLIC koruması için seramik gaz boşaltma tüpü SC2E8-90HL Ekseli kurşunlu GDT

600V gaz borusu artış durdurucusu SC3E8-600HMF radyal kurşunlu cihazlar

Şimşek Tutsakçısı Aksyal Kurşunlu Seramik Gaz Serbestleme Tüpü 600V SC2E8-600ML GDT Elektronik Bileşeni

SOCAY Radyal Kurşunlu Gaz Çıkarma Tutsağı GDT SC3E8-600HM Ultra Düşük Kapasite

Seramik 2 elektrotlu GDT gaz boşaltma tüpü SC2E8-350HL 20KA artış kapasitesi

2-elektrot Keramik Gaz Tüp Tutuklayıcısı GDT 5KA Aşınma Kapasitesi SC2E5-600L

SOCAY Gaz Serbestleme Tüpleri Aşınma Koruyucusu SC2E5-90LSMD Yüzey Montajı GDT

SC3E8-600HP GDT Gaz Fırtına Engelli 3 Kutuplu T Kurşun Aygıtları Klasik Bileşenler

Bölüm Numarası	İşaretleme	DC Çakma Voltajı	Maksimum İmpulse Çakma Voltajı		Minimum yalıtım direnci	Maksimum Kapasite	Yay Voltajı	Hizmet Hayatı
		DC Çakma Voltajı	Maksimum İmpulse Çakma Voltajı			Maksimum Kapasite	Yay Voltajı	İsimsel İmpulse boşaltma akımı	Maksimum İmpulse Serbestleme Akımı	İsimselADönüştürme Serbestleme Akımı	Hayatı Güçlendirin
		@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ⁴⁾ ± 5 kere	@8/20μs⁴⁾ 1 kez	@50Hz⁴⁾ 1- Evet. 10zaman	@10/1000μs ⁴⁾ 300 kere.
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H	SOCAY 75H	75V±20%	< 500V	< 600V	1 GΩ (50V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H	SOCAY 90H	90V±20%	< 500V	< 600V	1 GΩ (50V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H	SOCAY 150H	150V±20%	< 500V	< 600V	1 GΩ (50V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H	SOCAY 230H	230V±20%	< 600V	< 700V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H	SOCAY 250H	250V±20%	< 600V	< 700V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H	SOCAY 300H	300V±20%	< 800V	< 900V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H	SOCAY 350H	350V±20%	< 800V	< 900V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H	SOCAY 420H	420V±20%	< 900V	< 1000V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H	SOCAY 470H	470V±20%	< 900V	< 1000V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H	SOCAY 600H	600V±20%	<1100V	< 1200V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H	SOCAY 800H	800V±20%	< 1200V	<1400V	1 GΩ (100V'de)	< 1,5 pF	~25V	20KA	25KA	20A	200A
Notlar: 1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler 2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859 3) Merkezi elektrot için uç veya halka elektrotu 4) Merkezi elektrot üzerinden toplam akım, tepeden yarı değer, sırasıyla halka elektrot
