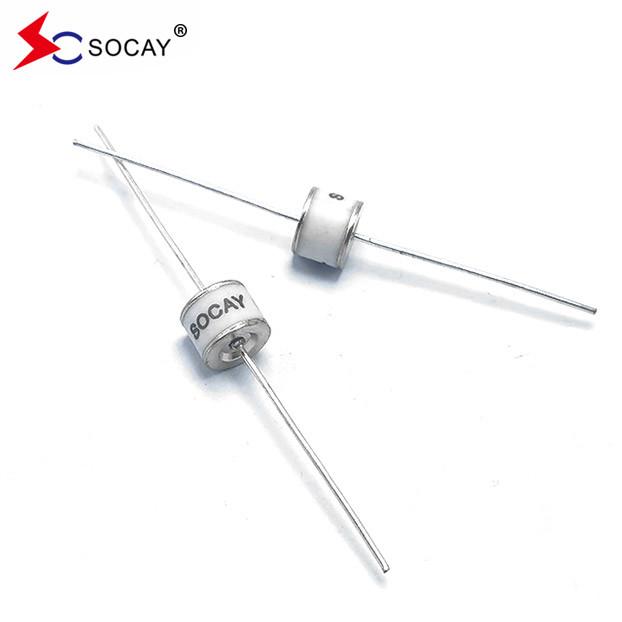

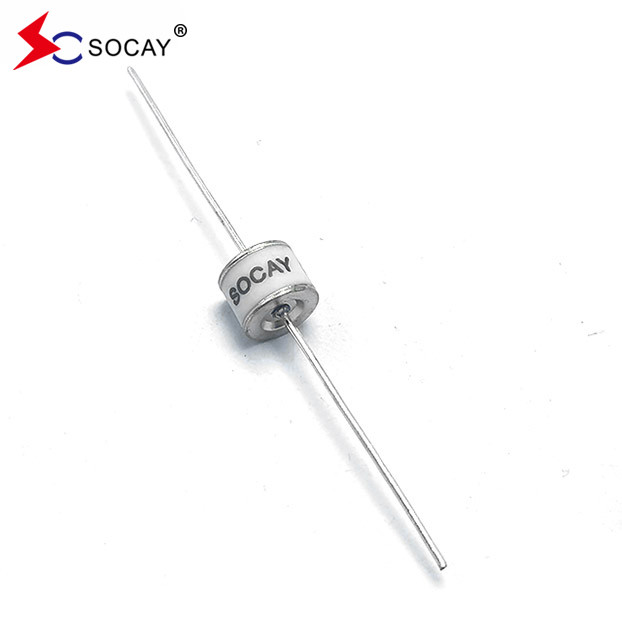

800V Aksyal Kurşunlu Seramik GDT Tüp SC2E8-800ML Klasik Bileşenler

800V Aksyal Kurşunlu Seramik GDT Tüp SC2E8-800ML Klasik Bileşenler

Veritabanı:SC2E8_v91.1.pdf

Gaz boşaltma borusu (GDT) tipik uygulama devresinde
Seramik gaz boşaltma boruları (GDT), iletişim, güvenlik ve endüstri gibi elektronik ürünlerin iletişim hatlarında ve güç hattı korumasında yaygın olarak kullanılır.Elektrik hattı korumasında kullanıldığında, seramik gaz boşaltma boruları (GDT)
Şekil 2'de gösterildiği gibi MOV veya TVS ile seri olarak uygulanır. Şekil 3'te RJ45 arayüzü koruması, Şekil 4 ve Şekil 5'te sırasıyla RS485 arayüzü ve BNC gösterilmektedir.
İki seviyeli arayüz koruma sistemi, birinci seviye seramik gaz boşaltma tüpü kullanır.













Gaz boşaltma borusunun ana özellikleri
> DC kesim voltajı: 70 ~ 7500 V
>Düşük boşaltma akımı (8/20 μs): en fazla 100 kA
>Düşük boşaltma akımı (10/350 μs): en fazla 100 kA
> Güç frekansı boşaltma akımı (1 s): en fazla 20 A
> Güç frekansı boşaltma akımı (0,2 s): en fazla 300 A
>Ark voltajı: 10 ~ 35 V
>İzolasyon direnci: en az 1 GΩ
>Kapasitans: 0.2 pF minimum




Seramik gaz boşaltma borusunun (GDT) özellikleri
> Bağlantı kapasitesi düşüktür, çoğu seri ürünün bağlantı kapasitesi 2pF'yi geçmez ve ekstra büyük akışlı ürünlerin bağlantı kapasitesi onlardan onlara kadar pikofaradlardır.;
> Büyük akış hızı, bizim seramik gaz boşaltma tüpümüzün (GDT) tek birimi 500A'dan 100kA'ya kadar 8/20μs akış hızı aralığına sahiptir;
> Yüksek yalıtım direnci, genellikle 1GΩ'dan fazla, yaşlanmak kolay değildir ve yüksek güvenilirliğe sahiptir;
> DC arıza voltaj aralığı 75V~6000V, impuls arıza voltaj aralığı 600V~7800V;
> Farklı uygulama ihtiyaçlarını karşılamak için SMD cihazları ve plug-in cihazları, iki uçlu cihazlar ve üç uçlu cihazlar dahil olmak üzere çeşitli paketler;
> Kurulumu kolaydır;
