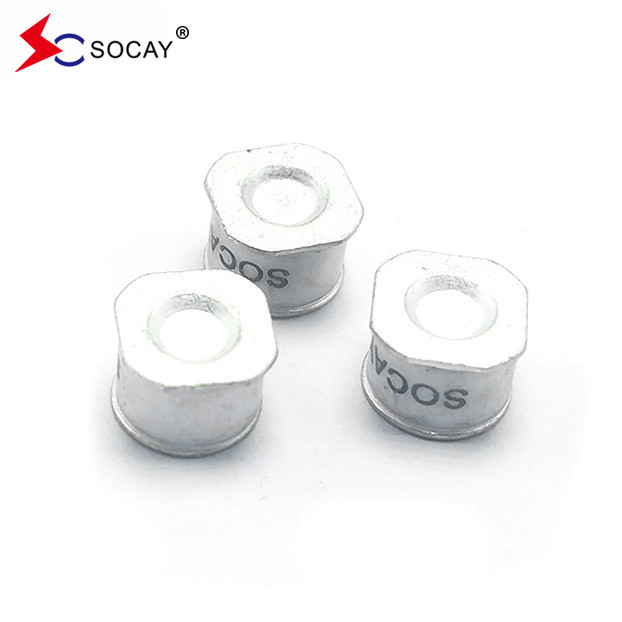

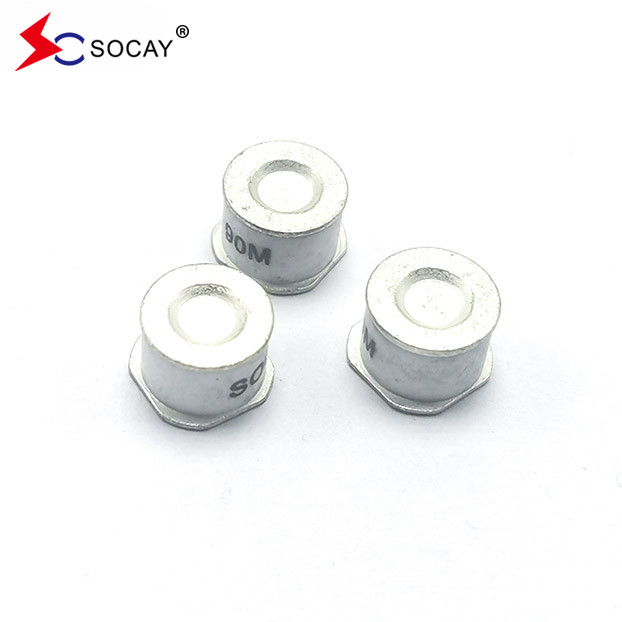

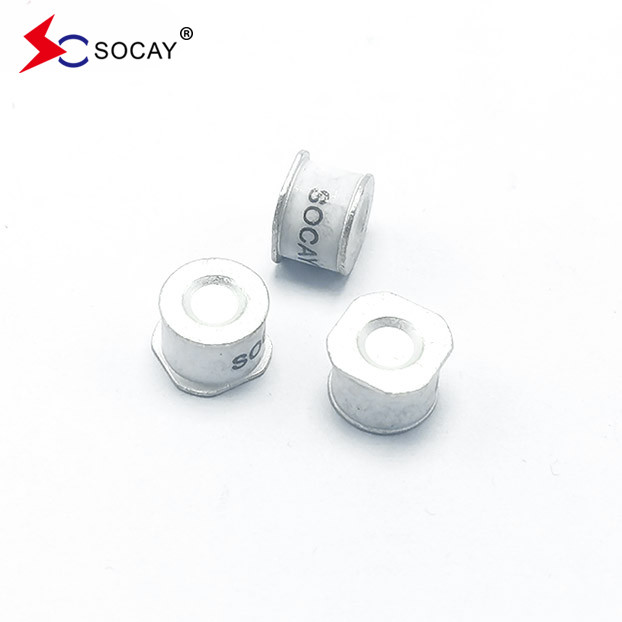

SMD Seramik Gaz Serbestleme Tüpü SC2E8-350MSMD, Yüzey Montajlı GDT Tutuklayıcı
Veritabanı:SC2E8_v91.1.pdf
Bölüm Numarası | İşaretleme |
DC Spark... Voltajı aşan |
Maksimum İmpulse Çakma Voltajı | Minimum yalıtım direnci | Maksimum Kapasite | Yay Voltajı | Hizmet Hayatı | ||||
İsimsel İmpulse boşaltma akımı |
Maksimum İmpulse Serbestleme Akımı |
İsimsel İmpulse boşaltma akımı |
Hayatı Güçlendirin | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 kere |
@8/20μs 1 kez |
@50Hz 1- Evet. 10zaman |
@10/1000μs 300 kere. |
|||
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | < 600V | 1 GΩ (25V'de) | < 1,5 pF | ~15V | 10KA | 20KA | 10A | 100A |
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~15V | 10KA | 20KA | 10A | 100A |
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600V | < 700V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800V | < 900V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800V | < 900V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
Malzemeler |
Kurşunlu Aygıt:Nikel kaplamalı ve teneke kaplamalı teller Yüzey Montajı:Sıvı Tin kaplamalı |
|
Ürün İşareti |
STamam.XXXM/H XXX -Nominal voltaj M - 10KA H - 20KA |
|
Arc'a kadar parlıyor Geçiş akımı |
< 0,5 Ampere | |
Parlaklık Voltajı | ~60 Volt | |
Depolama ve Operasyonel Sıcaklık |
-40 ila +90°C | |
Ağırlık | SC2E8-XXXML | ~1,5g |
SC2E8-XXXHL | ~1.6g | |
SC2E8-XXXM/Saat | ~1.35g | |
SC2E8-XXXM/HSMD | ~1,5g | |
İklim kategorisi (IEC 60068-1) | 40/ 90/ 21 |
