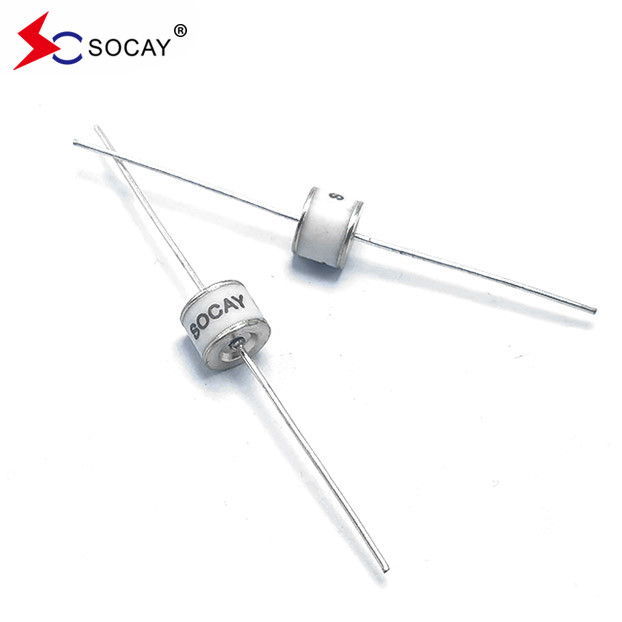

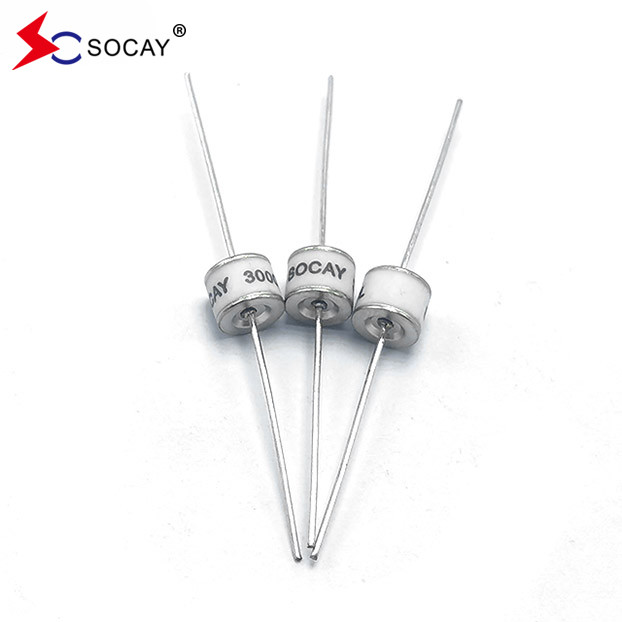

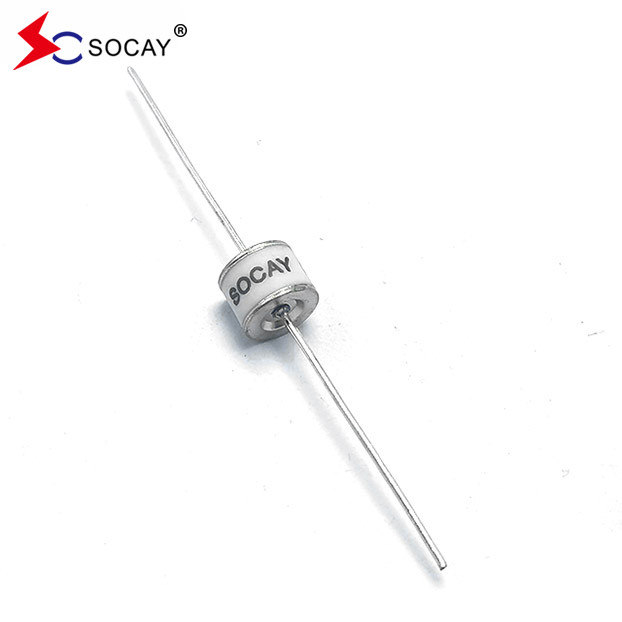

90V±20% Aksyal Kurşunlu Keramik Gaz Serbestleme Tüpü SC2E8-90ML, RoHS Uyumlu
Veritabanı:SC2E8_v91.1.pdf
Seramik gaz boşaltma boruları için seçim ilkeleri
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, böylece devrenin normal çalışmasını etkileyemez.
2Seramik gaz boşaltma borusunun koruma voltajı, devredeki çalışma voltajının sürekli iletkenliğe neden olmamasını sağlamak için mümkün olduğunca yüksek olmalıdır.Devre içindeki aşırı voltaj kaybolduğunda, seramik gaz boşaltma borusunun zamanında söndürülmesini sağlayın, aksi takdirde devrenin normal çalışmasını etkileyecektir.
3Seramik gaz boşaltma borusunun çarpma bozulma voltajının devrenin dayanabildiği en yüksek anlık voltajdan daha düşük olmasını sağlayın.
4Hattı içine girebilecek dürtü akımının yoğunluğuna göre, seçilen boşaltma borusunun elde etmesi gereken dürtü akım direnci kapasitesini belirleyin.
5Gerekirse, seramik gaz boşaltma tüpü uygun bir kısa devre cihazı, FS cihazı ile donatılmalıdır.
Bölüm Numarası | İşaretleme |
DC Spark... Voltajı aşan |
Maksimum İmpulse Çakma Voltajı | Minimum yalıtım direnci | Maksimum Kapasite | Yay Voltajı | Hizmet Hayatı | ||||
İsimsel İmpulse boşaltma akımı |
Maksimum İmpulse Serbestleme Akımı |
İsimsel İmpulse boşaltma akımı |
Hayatı Güçlendirin | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 kere |
@8/20μs 1 kez |
@50Hz 1- Evet. 10zaman |
@10/1000μs 300 kere. |
|||
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | < 600V | 1 GΩ (25V'de) | < 1,5 pF | ~15V | 10KA | 20KA | 10A | 100A |
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~15V | 10KA | 20KA | 10A | 100A |
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600V | < 700V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800V | < 900V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800V | < 900V | 1 GΩ (100V'de) | < 1,5 pF | ~20V | 10KA | 20KA | 10A | 100A |
GDT hakkında
Gaz boşaltma boruları, yüksek verimli kemer boşaltması gaz fiziği ilkesine göre çalışır.Serbestleme borusuna uygulanan voltaj arıza voltajını aştığındaYüksek dalgalanma akımları ile başa çıkma yetenekleri ve akım kısa devre aşırı voltajlarından neredeyse bağımsız bir kemer voltajı.Serbestleme bittiğinde ve boşaltma tüpü dışarı çıktığında, iç direnç hemen birkaç 100 MΩ'ya geri döner. Bu nedenle, gaz boşaltma boruları korunan bileşenlerin neredeyse tüm gereksinimlerini karşılar.Yeterli değer aralığı içinde aşırı voltajı güvenilir bir şekilde sınırlayabilir, ve normal çalışma koşullarında, yüksek yalıtım direnci ve düşük kapasitans özellikleri nedeniyle, boşaltma tüpü korunan sisteme esasen hiçbir etkisi olmayacaktır.
Seramik gaz boşaltma borularının sınıflandırılması
1Elektrot sayısına göre, yaygın olarak kullanılan gaz boşaltma boruları diyot boşaltma borularına ve triyot boşaltma borularına ayrılır.Bu yüzden onlara seramik boşaltma boruları deniyor..
2Görünüm boyutlarına göre, yaygın olarak kullanılan gaz boşaltma boruları çip boşaltma borularına ve takma boşaltma borularına ayrılır.
3Ürün atış voltajına göre, yaygın olarak kullanılan gaz boşaltma boruları geleneksel atış boşaltma borularına ve düşük atış boşaltma borularına ayrılır.
