Name: Bağlantı ekipmanları için Seramik GDT Tüp SC2E5-800LL
Brand: SOCAY
SKU: SC2E5-800LL
Rating: 4.5 (139 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: Gaz Tahliye Tüpü

Boyut: φ5,5*6mm

DC Spark-over Voltajı @100V/μs: 800V±20%

Maks. Çakma İmpulse Voltajı @100V/μs: 1200V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Kıvılcım Aşırı Darbe Gerilimi : 1400V

Max. Maks. Capacitance Kapasite: 1.0pF

Yay Voltajı @ 1A: 15V

Nom.Max. İmpuls Serbestleme Akımı İmpuls Serbestleme Akımı: 5 kA

Depolama sıcaklığı: -40°C~+90°C

DÜRTÜ YAŞAMI: 100A

Vurgulamak:
800V GDT tüpü
,
GDT tüpü SC2E5-800LL

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SC2E5-800LL

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

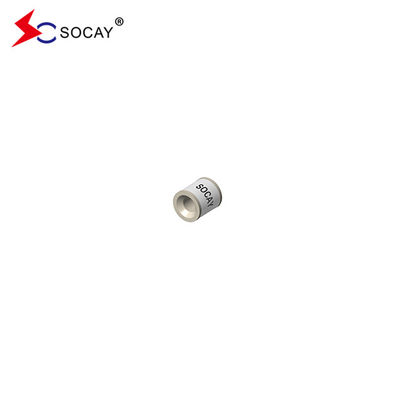

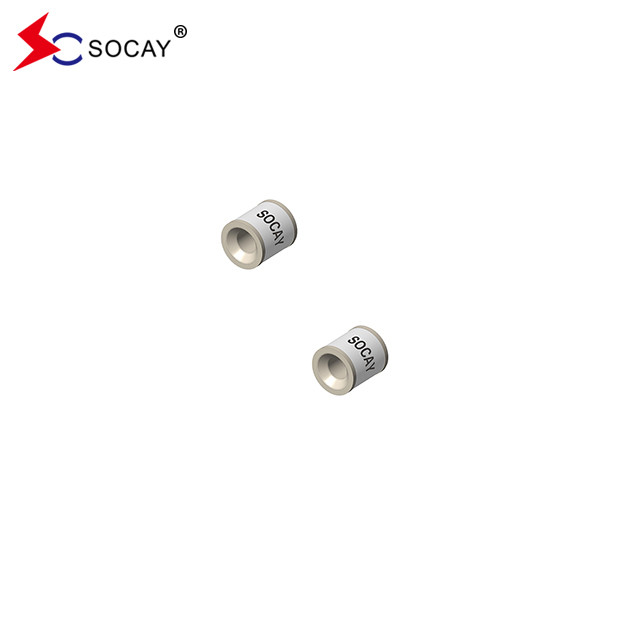

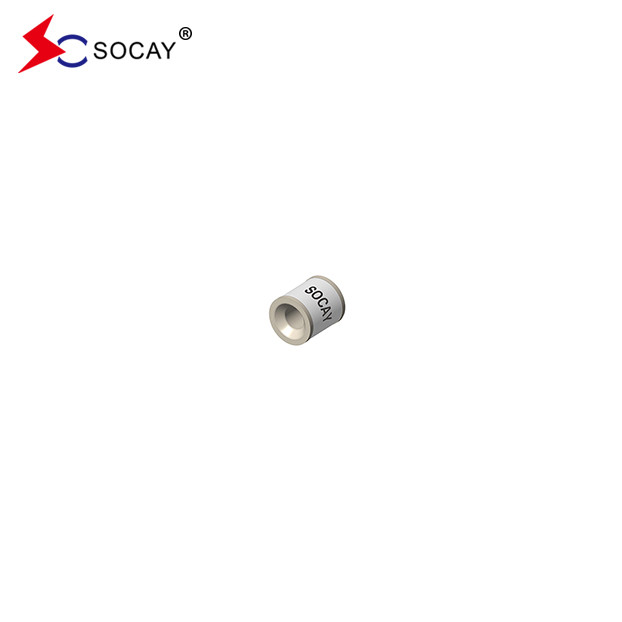

Bağlantı ekipmanları için Seramik GDT Tüp SC2E5-800LL

Ürün Açıklaması

Bağlantı ekipmanları için Seramik GDT Tüp SC2E5-800LL

Veritabanı:SC2E5_v91.1.pdf

Açıklamalar:

Gaz boşaltma boruları (GDT) telekomünikasyon tesisatlarının korunması için klasik bileşenlerdir.Yüksek kaliteli ama hassas elektronik devreleri olan BT ve telekomünikasyon sistemlerinin, kapaklarla korunması çok önemlidir.Bu nedenle, elektrik kaynağı sisteminin girişinde varistorlarla birlikte ve telekomünikasyon hatlarına bağlanma noktalarında monte edilirler.Mobil telefon sistemlerindeki baz istasyonlarının yanı sıra tekrarlayıcıları ve dağıtım sistemleri ile geniş kablo televizyon (CATV) ağlarının korunması için de aynı derecede vazgeçilmez hale geldiler..

Bölüm

Sayı
İşaretleme DC Çakma Voltajı
Maksimum

İmpulse Çakma Voltajı
Minimum yalıtım direnci Maksimum Kapasite Yay Voltajı Hizmet Hayatı

İsimsel

İmpulse boşaltma akımı
Maksimum İmpulse Serbestleme Akımı İsimselADönüştürme Serbestleme Akımı
İtiş

Yaşam

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kere

@8/20μs

1 kez

@50Hz

1- Evet.

10zaman

@10/1000μs

300 kere.

SC2E5-75LL

SC2E5-75L
SOCAY75L 75V±20% < 500V < 600V 1 GΩ (25V'de) <1.0pF ~15V 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90V±20% < 500V < 600V 1 GΩ (50V'de) <1.0pF ~15V 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150V±20% < 500V < 600V 1 GΩ (50V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L 230V±20% < 600V < 700V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250V±20% < 700V < 800V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300V±20% < 800V < 900V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L 350V±20% < 800V < 900V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L 420V±20% < 900V < 1000V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L 470V±20% < 900V < 1000V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L 600V±20% <1100V < 1200V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800V±20% < 1200V <1400V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

Notlar:

1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler

2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859

Özellikleri:

Radyoaktif olmayanlar

RoHS uyumlu

Düşük yerleştirme kaybı

Hızla artan geçicilere mükemmel tepki

Ultra düşük kapasite

IEC 61000-4-5 tarafından tanımlanan 8/20μs darbelerle test edilen 5KA dalgalanma kapasitesi
