Name: 2 elektrotlu gaz boşaltma tüpü GDT SC2E5-90LL 90V Aksyal kurşunlu cihaz
Brand: SOCAY
SKU: SC2E5-90LL
Rating: 4.5 (122 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Diğer İsim: tutucu tüp

Paket Boyutu: φ5,5*6mm

DC Spark-over Voltajı @100V/μs: 90V±20%

Maks. Çakma İmpulse Voltajı @100V/μs: 500V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Kıvılcım Aşırı Darbe Gerilimi : 600V

Min. Min. Insulation Resistance Yalıtım direnci: 1GΩ (@50V DC)

Max. Maks. Capacitance Kapasite: 1.0pF

Yay Voltajı @ 1A: 15V

Nom.Max. İmpuls Serbestleme Akımı İmpuls Serbestleme Akımı: 5 kA

Çalışma sıcaklığı: -40°C~+90°C

Depolama sıcaklığı: -40°C~+90°C

Max. Maks. Impulse Discharge Current Darbe Deşarj Akımı: 10kA

Değişen boşaltma akımı: 5A

DÜRTÜ YAŞAMI: 100A

Vurgulamak:
2 elektrotlu gaz boşaltma tüpü
,
Gaz boşaltma borusu 90V
,
GDT Aksyal Kurşunlu Cihaz

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SC2E5-90LL

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 1-3 hafta

Fotoğraf Galerisi

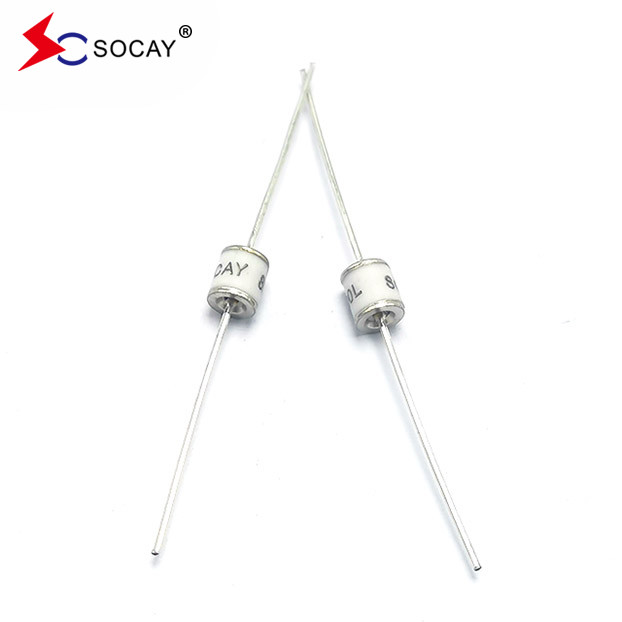

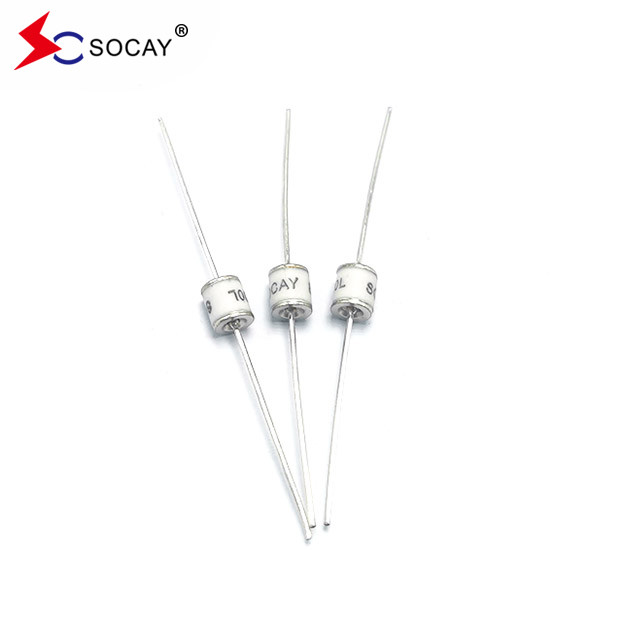

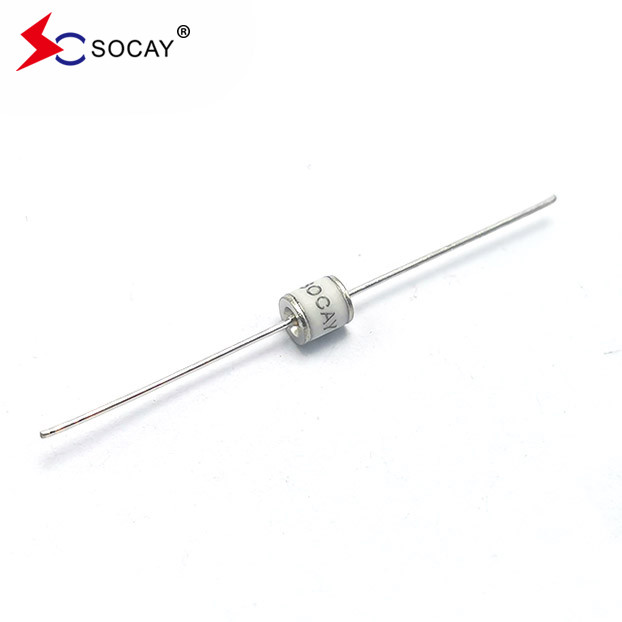

2 elektrotlu gaz boşaltma tüpü GDT SC2E5-90LL 90V Aksyal kurşunlu cihaz

Ürün Açıklaması

2-elektrotlu gaz boşaltma tüpü (GDT) SC2E5-90LL, 90V Ekseli Kurşunlu Aygıtlar

Veritabanı:SC2E5_v91.1.pdf

GDT sınıflandırması

Yüzey Montajı (paketin boyutu):1206,1210,1812
DIP:2-elektrot,3-elektrot

DC Voltaj:75V~800V

Yüksek DC Voltaj: 1000V~6000V

Akım:0.5KA~20KA

Yanıt Zamanı≤100NS,SWITH bileşenleri

Bölüm

Sayı
İşaretleme DC Çakma Voltajı
Maksimum

İmpulse Çakma Voltajı
Minimum yalıtım direnci Maksimum Kapasite Yay Voltajı Hizmet Hayatı

İsimsel

İmpulse boşaltma akımı
Maksimum İmpulse Serbestleme Akımı İsimselADönüştürme Serbestleme Akımı
İtiş

Yaşam

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kere

@8/20μs

1 kez

@50Hz

1- Evet.

10zaman

@10/1000μs

300 kere.

SC2E5-75LL

SC2E5-75L
SOCAY75L 75V±20% < 500V < 600V 1 GΩ (25V'de) <1.0pF ~15V 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90V±20% < 500V < 600V 1 GΩ (50V'de) <1.0pF ~15V 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150V±20% < 500V < 600V 1 GΩ (50V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L 230V±20% < 600V < 700V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250V±20% < 700V < 800V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300V±20% < 800V < 900V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L 350V±20% < 800V < 900V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L 420V±20% < 900V < 1000V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L 470V±20% < 900V < 1000V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L 600V±20% <1100V < 1200V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800V±20% < 1200V <1400V 1 GΩ (100V'de) <1.0pF ~20V 5KA 10KA 5A 100A

Notlar:

1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler

2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859

Özellikleri:

Radyoaktif olmayanlar

RoHS uyumlu

Düşük yerleştirme kaybı

Hızla artan geçicilere mükemmel tepki

Ultra düşük kapasite

IEC 61000-4-5 tarafından tanımlanan 8/20μs darbelerle test edilen 5KA dalgalanma kapasitesi

Uygulamalar:

Güç modülü, izolatör, inverter, tıbbi ekipman,

485 dönüştürücü, iletişim ürünleri

(optik terminal makine, model,

İletişim taban istasyonu),

Stabilizatör, güvenlik ürünleri, yıldırım yakalayıcı.

Etiket:
gaz borusu tutucu

GDT tüpü

GDT Elektronik Bileşeni

İlgili kişi :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

2 elektrotlu gaz boşaltma tüpü GDT SC2E5-90LL 90V Aksyal kurşunlu cihaz

2 elektrotlu gaz boşaltma tüpü

Gaz boşaltma borusu 90V

GDT Aksyal Kurşunlu Cihaz

gaz borusu tutucu

GDT tüpü

GDT Elektronik Bileşeni

Telekom SLIC koruması için seramik gaz boşaltma tüpü SC2E8-90HL Ekseli kurşunlu GDT

600V gaz borusu artış durdurucusu SC3E8-600HMF radyal kurşunlu cihazlar

Şimşek Tutsakçısı Aksyal Kurşunlu Seramik Gaz Serbestleme Tüpü 600V SC2E8-600ML GDT Elektronik Bileşeni

SOCAY Radyal Kurşunlu Gaz Çıkarma Tutsağı GDT SC3E8-600HM Ultra Düşük Kapasite

Seramik 2 elektrotlu GDT gaz boşaltma tüpü SC2E8-350HL 20KA artış kapasitesi

2-elektrot Keramik Gaz Tüp Tutuklayıcısı GDT 5KA Aşınma Kapasitesi SC2E5-600L

SOCAY Gaz Serbestleme Tüpleri Aşınma Koruyucusu SC2E5-90LSMD Yüzey Montajı GDT

SC3E8-600HP GDT Gaz Fırtına Engelli 3 Kutuplu T Kurşun Aygıtları Klasik Bileşenler

Bölüm Sayı	İşaretleme	DC Çakma Voltajı	Maksimum İmpulse Çakma Voltajı		Minimum yalıtım direnci	Maksimum Kapasite	Yay Voltajı	Hizmet Hayatı
								İsimsel İmpulse boşaltma akımı	Maksimum İmpulse Serbestleme Akımı	İsimselADönüştürme Serbestleme Akımı	İtiş Yaşam
		@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ± 5 kere	@8/20μs 1 kez	@50Hz 1- Evet. 10zaman	@10/1000μs 300 kere.
SC2E5-75LL SC2E5-75L	SOCAY75L	75V±20%	< 500V	< 600V	1 GΩ (25V'de)	<1.0pF	~15V	5KA	10KA	5A	100A
SC2E5-90LL SC2E5-90L	SOCAY90L	90V±20%	< 500V	< 600V	1 GΩ (50V'de)	<1.0pF	~15V	5KA	10KA	5A	100A
SC2E5-150LL SC2E5-150L	SOCAY150L	150V±20%	< 500V	< 600V	1 GΩ (50V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-230LL SC2E5-230L	SOCAY230L	230V±20%	< 600V	< 700V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-250LL SC2E5-250L	SOCAY250L	250V±20%	< 700V	< 800V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-300LL SC2E5-300L	SOCAY300L	300V±20%	< 800V	< 900V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-350LL SC2E5-350L	SOCAY350L	350V±20%	< 800V	< 900V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-420LL SC2E5-420L	SOCAY420L	420V±20%	< 900V	< 1000V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-470LL SC2E5-470L	SOCAY470L	470V±20%	< 900V	< 1000V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-600LL SC2E5-600L	SOCAY600L	600V±20%	<1100V	< 1200V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-800LL SC2E5-800L	SOCAY800L	800V±20%	< 1200V	<1400V	1 GΩ (100V'de)	<1.0pF	~20V	5KA	10KA	5A	100A
Notlar: 1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler 2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859
