Name: 800V Gaz Tüp Tutuklayıcısı SC2E5-800LSMD 5KA GDT 8/20μS Darbelerle Aşırı Koruma
Brand: SOCAY
SKU: SC2E5-800LSMD
Rating: 4.7 (103 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: Gaz Tahliye Tüpü

Boyut: 5*5*4.2mm

DC Spark-over Voltajı @100V/μs: 800V±20%

Maks. Çakma İmpulse Voltajı @100V/μs: 1200V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Kıvılcım Aşırı Darbe Gerilimi : 1400V

Max. Maks. Capacitance Kapasite: 1.0pF

Nom.Max. İmpuls Serbestleme Akımı İmpuls Serbestleme Akımı: 5 kA

Max. Maks. Impulse Discharge Current Darbe Deşarj Akımı: 10kA

Değişen boşaltma akımı: 5A

DÜRTÜ YAŞAMI: 100A

Vurgulamak:
800V gaz tüpü kapalı
,
GDT Gaz Tüp Tutuklayıcısı
,
5KA GDT Aşırı koruma

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SC2E5-800LSMD

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

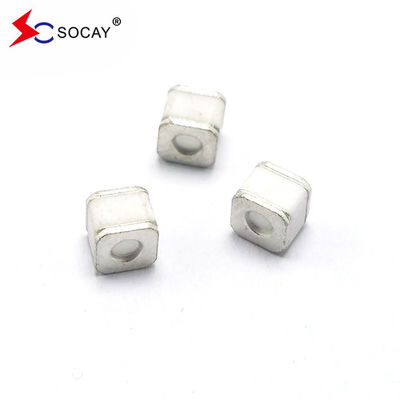

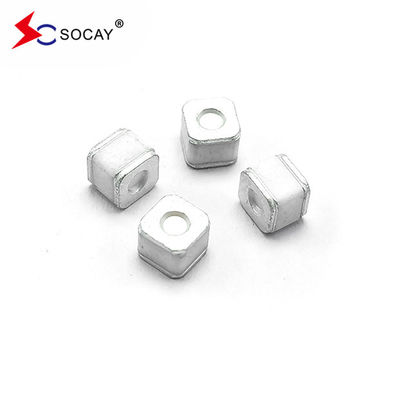

Fotoğraf Galerisi
800V Gaz Tüp Tutuklayıcısı SC2E5-800LSMD 5KA GDT 8/20μS Darbelerle Aşırı Koruma

Ürün Açıklaması

800V gaz boşaltma borusu tutsakları SC2E5-800LSMD, 5KA artış kapasitesi 8/20μs Puls ile test edildi

Veritabanı:SC2E5-SMD_v2110.1.pdf

Bölüm Numarası
DC

Parlaklık Voltajı

Maksimum

İnsansızlık

Voltaj
Minimum yalıtım direnci Maksimum Kapasite Yay Voltajı Hizmet Hayatı

İsimsel

İmpulse boşaltma akımı
Maksimum İmpulse Serbestleme Akımı İsimselADönüştürme Serbestleme Akımı
İtiş

Yaşam

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kere

@8/20μs

1 kez

@50Hz

1- Evet.

10zaman

@10/1000μs

300 kere.

SC2E5-75LSMD 75V±20% < 500V <650V 1 GΩ (50V DC) <1.0pF ~15V 5KA 10KA 5A 100A

SC2E5-90LSMD 90V±20% < 500V <650V 1 GΩ (50V DC) <1.0pF ~15V 5KA 10KA 5A 100A

SC2E5-150LSMD 150V±20% < 500V <650V 1 GΩ (50V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-200LSMD 200V±20% < 500V <650V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-230LSMD 230V±20% < 600V < 700V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-300LSMD 300V±20% < 700V < 800V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-350LSMD 350V±20% < 700V < 800V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-420LSMD 420V±20% < 800V <950V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-470LSMD 470V±20% < 900V < 1000V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-600LSMD 600V±20% <1100V < 1200V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

SC2E5-800LSMD 800V±20% < 1200V <1400V 1 GΩ (100V DC) <1.0pF ~20V 5KA 10KA 5A 100A

Notlar:

ITU-T K.12 ve GB/T 9043-2008'e uygun terimler

Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859

Açıklamalar:

Gaz boşaltma boruları (GDT) telekomünikasyon tesisatlarının korunması için klasik bileşenlerdir.Yüksek kaliteli ama hassas elektronik devreleri olan BT ve telekomünikasyon sistemlerinin, kapaklarla korunması çok önemlidir.Bu nedenle, elektrik kaynağı sisteminin girişinde varistorlarla birlikte ve telekomünikasyon hatlarına bağlanma noktalarında monte edilirler.Mobil telefon sistemlerindeki baz istasyonlarının yanı sıra tekrarlayıcıları ve dağıtım sistemleri ile geniş kablo televizyon (CATV) ağlarının korunması için de aynı derecede vazgeçilmez hale geldiler..

Özellikleri:

Radyoaktif olmayanlar

RoHS uyumlu

Düşük yerleştirme kaybı

Hızla artan geçicilere mükemmel tepki

Ultra düşük kapasite

IEC 61000-4-5 tarafından tanımlanan 8/20μs darbelerle test edilen 5KA dalgalanma kapasitesi

Bu koruyucu bileşenler diğer sektörlerde de vazgeçilmezdir.Müşteri tesislerinde DSL modemleri gibi ekipman, WLAN yönlendiricileri, TV cihazları ve kablolu modemler Klima ekipmanlarında, entegre siyah kutu konsepti, varistörler, PTC, diyotlar ve indüktörle birlikte arrester'ları birleştirerek dereceli koruma sağlar.

Etiket:
gaz borusu tutucu

GDT tüpü

GDT Elektronik Bileşeni

İlgili kişi :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

800V Gaz Tüp Tutuklayıcısı SC2E5-800LSMD 5KA GDT 8/20μS Darbelerle Aşırı Koruma

800V gaz tüpü kapalı

GDT Gaz Tüp Tutuklayıcısı

5KA GDT Aşırı koruma

gaz borusu tutucu

GDT tüpü

GDT Elektronik Bileşeni

Telekom SLIC koruması için seramik gaz boşaltma tüpü SC2E8-90HL Ekseli kurşunlu GDT

600V gaz borusu artış durdurucusu SC3E8-600HMF radyal kurşunlu cihazlar

Şimşek Tutsakçısı Aksyal Kurşunlu Seramik Gaz Serbestleme Tüpü 600V SC2E8-600ML GDT Elektronik Bileşeni

SOCAY Radyal Kurşunlu Gaz Çıkarma Tutsağı GDT SC3E8-600HM Ultra Düşük Kapasite

Seramik 2 elektrotlu GDT gaz boşaltma tüpü SC2E8-350HL 20KA artış kapasitesi

2-elektrot Keramik Gaz Tüp Tutuklayıcısı GDT 5KA Aşınma Kapasitesi SC2E5-600L

SOCAY Gaz Serbestleme Tüpleri Aşınma Koruyucusu SC2E5-90LSMD Yüzey Montajı GDT

SC3E8-600HP GDT Gaz Fırtına Engelli 3 Kutuplu T Kurşun Aygıtları Klasik Bileşenler

Bölüm Numarası	DC Parlaklık Voltajı	Maksimum İnsansızlık Voltaj		Minimum yalıtım direnci	Maksimum Kapasite	Yay Voltajı	Hizmet Hayatı
							İsimsel İmpulse boşaltma akımı	Maksimum İmpulse Serbestleme Akımı	İsimselADönüştürme Serbestleme Akımı	İtiş Yaşam
	@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ± 5 kere	@8/20μs 1 kez	@50Hz 1- Evet. 10zaman	@10/1000μs 300 kere.
SC2E5-75LSMD	75V±20%	< 500V	<650V	1 GΩ (50V DC)	<1.0pF	~15V	5KA	10KA	5A	100A
SC2E5-90LSMD	90V±20%	< 500V	<650V	1 GΩ (50V DC)	<1.0pF	~15V	5KA	10KA	5A	100A
SC2E5-150LSMD	150V±20%	< 500V	<650V	1 GΩ (50V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-200LSMD	200V±20%	< 500V	<650V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-230LSMD	230V±20%	< 600V	< 700V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-300LSMD	300V±20%	< 700V	< 800V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-350LSMD	350V±20%	< 700V	< 800V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-420LSMD	420V±20%	< 800V	<950V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-470LSMD	470V±20%	< 900V	< 1000V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-600LSMD	600V±20%	<1100V	< 1200V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
SC2E5-800LSMD	800V±20%	< 1200V	<1400V	1 GΩ (100V DC)	<1.0pF	~20V	5KA	10KA	5A	100A
Notlar: ITU-T K.12 ve GB/T 9043-2008'e uygun terimler Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859
