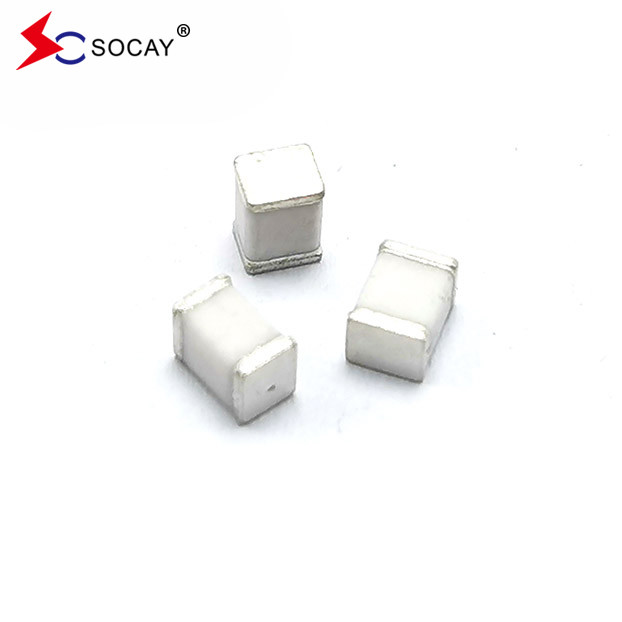

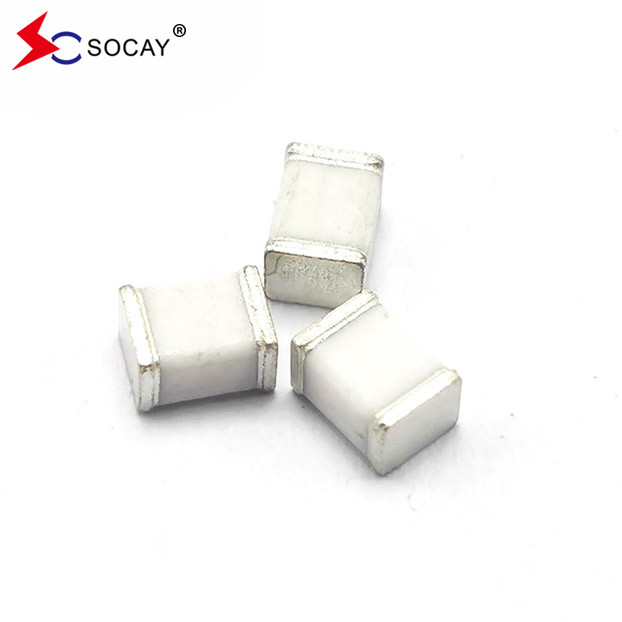

2KA Aşınma Kapasitesi Gaz Serbestleme Tüpü (GDT) SC1812-350CSMD, Kare Çizelge
Veritabanı:SC1812_v2106.1.pdf
Bölüm Numarası | DC Çakma Voltajı | Maksimum İmpulse Çakma Voltajı | Minimum yalıtım direnci | Maksimum Kapasite | Yay Voltajı |
İsimsel İmpulse boşaltma akımı |
|
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 kere |
||
SC1812-75CSMD | 75V±30% | < 600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
SC1812-90CSMD | 90V±20% | < 600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
SC1812-150CSMD | 150V±20% | < 600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
SC1812-200CSMD | 200V±20% | < 600V | < 750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
SC1812-230CSMD | 230V±20% | < 600V | < 750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
SC1812-300CSMD | 300V±20% | < 800V | < 900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
SC1812-350CSMD | 350V±20% | < 800V | < 900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
Notlar:
|
Açıklamalar:
Gaz boşaltma tüpü en yaygın kullanılan yıldırım koruma cihazlarından biridir, ister AC, akım güç kaynağı yıldırım koruma veya çeşitli sinyaller yıldırım koruma olsun,Çok iyi bir koruyucu rol oynar.Ana özellikleri şunlardır: büyük akış, küçük elektrot kapasitesi, yüksek yalıtım direnci, arıza voltajı isteğe bağlı aralık, ancak yavaş reaksiyon hızı (yüksek geri kalan voltaj).
Uygulamalar:
