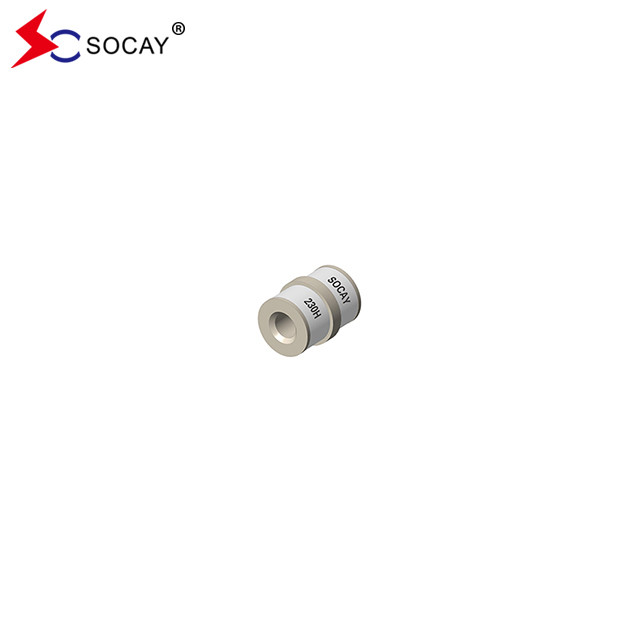

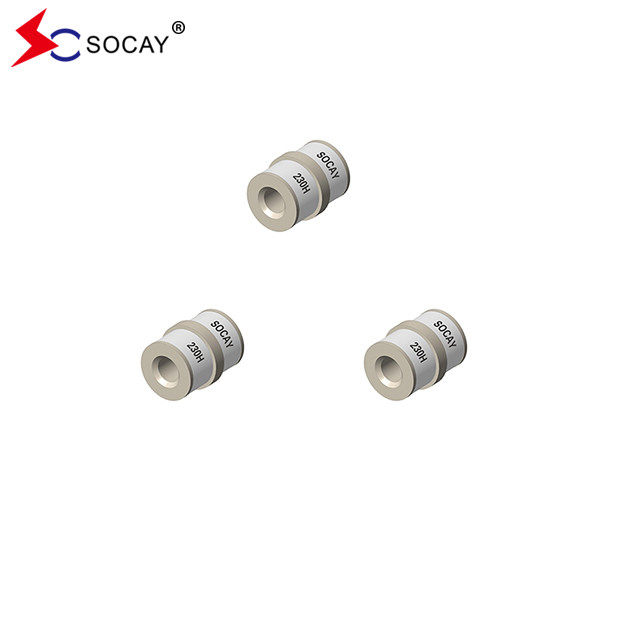

Gaz boşaltma tüpü SC3E8-600H, devrenin korunması için klasik bileşenler
Veritabanı:SC3E8_v2308.1.pdf
Bölüm Numarası | İşaretleme | DC Çakma Voltajı | Maksimum İmpulse Çakma Voltajı | Minimum yalıtım direnci | Maksimum Kapasite | Yay Voltajı | Hizmet Hayatı | ||||
İsimsel İmpulse boşaltma akımı |
Maksimum İmpulse Serbestleme Akımı | İsimselADönüştürme Serbestleme Akımı | Hayatı Güçlendirin | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 kere |
@8/20μs4) 1 kez |
@50Hz4) 1- Evet. 10zaman |
@10/1000μs 4) 300 kere. |
|||
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500V | < 600V | 1 GΩ (50V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | < 600V | < 700V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | < 600V | < 700V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100V'de) | < 1,5 pF | ~25V | 20KA | 25KA | 20A | 200A |
Notlar: 1) ITU-T K.12 ve GB/T 9043-2008 uyarınca terimler 2. Teslimat sırasında AQL 0,65 II seviye, DIN ISO 2859 3) Merkezi elektrot için uç veya halka elektrotu 4) Merkezi elektrot üzerinden toplam akım, tepeden yarı değer, sırasıyla halka elektrot |
GDT sınıflandırması
Yüzey Montajı (paketin boyutu):1206,1210,1812
DIP:2-elektrot,3-elektrot
DC Voltaj:75V~800V
Yüksek DC Voltaj: 1000V~6000V
Akım:0.5KA~20KA
Yanıt Zamanı≤100NS, SWITH bileşenleri.
Uygulamalar:
Endüstriyel güç kaynağı,
iletişim güç kaynağı,
Inverter güç kaynağı,
UPS kesintisiz güç kaynağı,
düzenlenmiş güç kaynağı,
Sürücü güç kaynağı,
Değiştirme güç kaynağı, güç modülü
