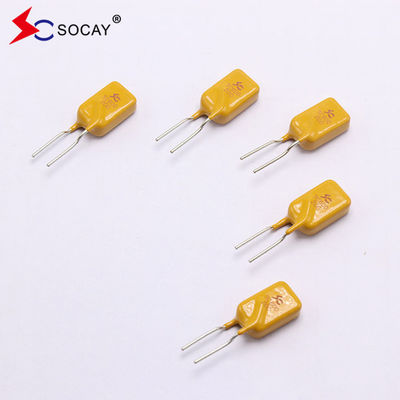

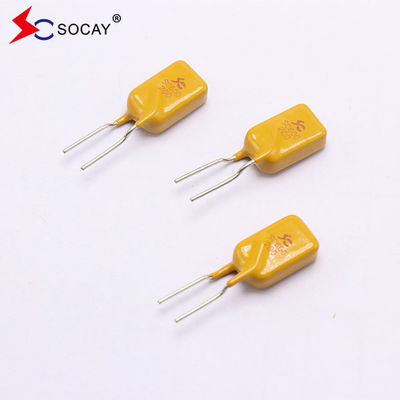

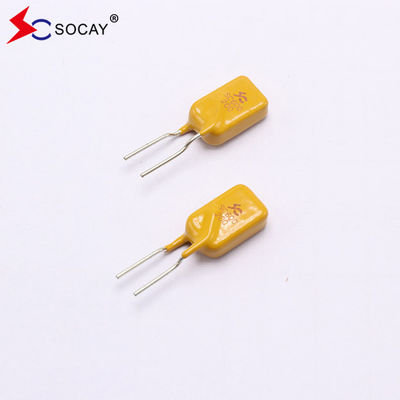

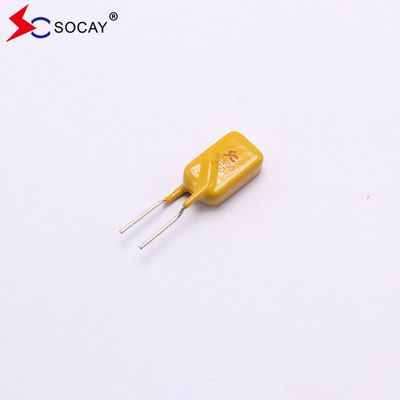

SC600 Serisi PPTC Yeniden ayarlanabilir sigorta SC600-200SW0D Hızlı teslimat süresi
PPTC yeniden ayarlanabilir sigorta- Hayır.Veritabanı:SC600-200SW0D_v98.1.pdf
Elektriksel parametreler:
Bölüm Numarası | Ben...Bekle.(A) | Ben...yolculuk(A) |
VEn fazla (Vdc) |
Ben...En fazla (A) |
Pdtip (W) |
Maksimum Zaman Trip'e |
Rvaroluş | |||
Yeniden ayarlanabilir polimer PPTC |
Mevcut (A) |
Zaman (S) |
Rdakikası (Ω) |
REn fazla (Ω) |
R1En fazla (Ω) |
|||||
SC600-200SW0D |
0.20 | 0.40 | 400 | 3.0 | 1.5 | 1.0 | 10.0 | 5.0 | 9.0 | 14.0 |
Ben...Bekle.= PPTC Yeniden ayarlanabilir sigorta tutma akımı: cihazın 25°C'de hareketsiz havada çalışmayacağı maksimum akım. Ben...yolculuk= PPTC Resetable Fuse Trip akımı: cihazın her zaman 25°C'de hala hava alacağı minimum akım. VEn fazla= Maksimum gerilim cihazı, nominal akımda hasar görmeden dayanabilir. Ben...En fazla= Maksimum arıza akımı, cihazın nominal voltajda hasar görmeden dayanabilmesi. Tyolculuk= Belirtilen akımdaki en fazla patlama süresi. PDtip.= Tipik güç dağılımı: durum hava ortamında cihaz tarafından dağıtılan tipik güç miktarı. Rdakikası= PPTC Yeniden Ayarlanabilir Sigorta Aygıtın minimum direnci, çalıştırılmadan önce 25°C'de. REn fazla= Aygıtın en yüksek direnci, çalıştırılmadan önce 25°C'de. R1En fazla= Aygıtın 25°C'de, çalıştırıldıktan bir saat sonra ölçülen maksimum direnci. Uyarı: Belirtilen seviyenin ötesinde çalışmak hasara ve olası yaylanmaya ve alevlenmeye neden olabilir. |
PPTC yeniden ayarlanabilir sigorta özellikleri:
U RoHS uyumlu ve Halogensiz U Radial kurşunlu cihazlar U UL94V-0 gereksinimlerini karşılayan, ateşe dayanıklı epoksi polimer yalıtım malzemesi u PPTC Yeniden ayarlanabilir sigorta çalışma akımı: 0.20A, Maksimum voltaj: 400Vdc, çalışma sıcaklığı: -40°C'den +85°C'ye kadar |
PPTC yeniden ayarlanabilir sigorta uygulamaları:
u USB merkezleri, portları ve çevresel cihazlar U Güç bağlantı noktaları U IEEE1394 portları Motor koruması U Bilgisayarlar ve çevresel cihazlar u Genel elektronik |
Sıcaklık Rerating Grafiği IBekle.(A):
Çevre çalışma sıcaklığı | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
Yüzde Azaltma | % 145. | % 130 | % 120 | % 100 | % 95 | % 88 | % 80 | % 71 | % 66 | % 56 |
Test Prosedürleri ve Gereksinimleri:
Test | Test koşulları | Kabul/Reddedilme kriterleri |
Direniş | Sakin havada @25±2°C | Rmin≤R≤Rmax |
Akımı tut | 60 dakika, Ihold'ta, 25±2°C'de sakin havada | Yolculuk yok. |
Seyahat Zamanı | Belirtilen akım, Vmax, @25±2°C | T≤Yolculuk için maksimum zaman |
Seyahat Döngüsü Yaşamı | Vmax, Imax, 100 döngü | Yaylanmak ya da yanmak yok |
Yolculuk Dayanıklılığı | Vmax, 24 saat. | Yaylanmak ya da yanmak yok |
PPTC yeniden ayarlanabilir sigortaların fiziksel özellikleri:
Kurşun malzemesi |
0.03-1.85A Sıvı kaplama bakır kaplama çelik 2.50-5.00A Sinyal bakır |
Lehimleme Özellikleri | MIL-STD-202, Metod 208E'ye göre lehim kapasitesi |
İzole edici malzeme | Sertleştirilmiş, alev gerileyici epoksi polimer UL 94V-0 gereksinimlerini karşılar. |
Cihaz Etiketi | SC, voltaj, dereceli akım ile işaretlenmiştir. |
PPTC yeniden ayarlanabilir sigorta ambalajı miktarı:
Bölüm Numarası | miktar (pc/rol) |
SC600-200SW0D |
500 |
