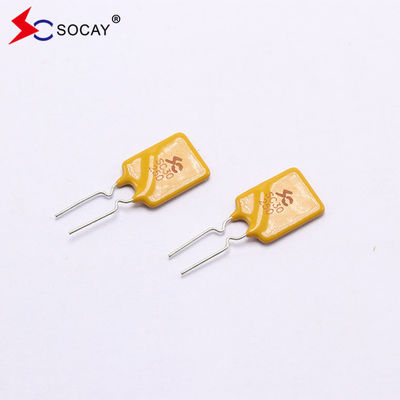

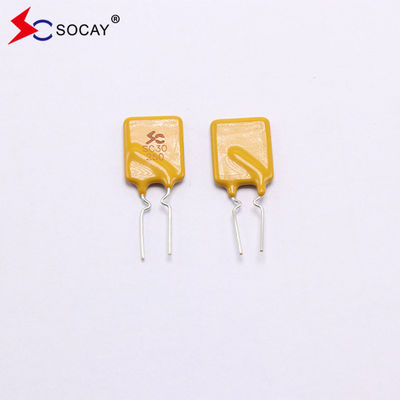

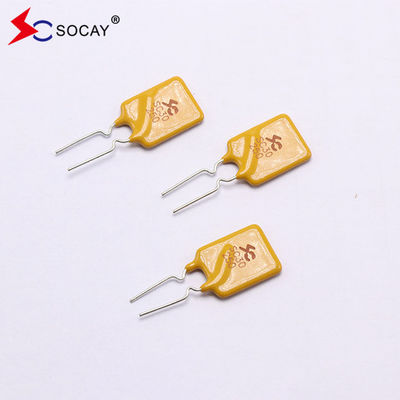

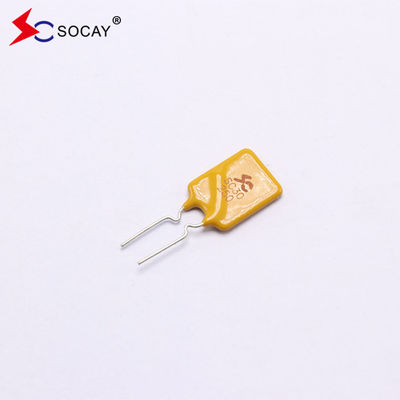

SC30-250SW0D 2.5A PPTC Yeniden ayarlanabilir sigorta Maksimum Voltaj 30Vdc UL94V-0 Gereksinimlerini karşılar
Veritabanı:SC30-250SW0D_v96.2.pdf
Elektriksel parametreler:
| Bölüm Numarası |
A'yı tutuyorum. |
I yolculuğu (A) |
V max
(Vdc)
|
En fazla
(A)
|
Pdtip
(W)
|
Maksimum Zaman
Trip'e
|
Direniş |
| |
|
|
|
|
|
Mevcut
(A)
|
Zaman
(S)
|
R dakikası
(Ω)
|
R maksimum
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Tam veri sayfasına veya daha fazla bilgiye ihtiyacınız varsa lütfen bizimle iletişime geçin.
Yeniden ayarlanabilir sigortaların ürün özellikleri:
Polimer sıfırlanabilir sigortalar ile sıradan sigortalar arasındaki en belirgin fark onların sıfırlanabilir özellikleridir.Bir polimer sıfırlanabilir sigorta, devrenin düzgün çalışması için normal bir sigorta patladığında değiştirilmelidir.Aşırı ısıtılan ve aşırı nemli bir ortamda, polimer yeniden ayarlanabilir sigortaların bazı özellikleri hasar görebilir.Polimer yeniden ayarlanabilir sigortaların ömrü sınırsız olarak kabul edilebilir..
Yeniden ayarlanabilir sigorta seçimi:
PPTC'yi seçerken, aşağıdaki ilkeler genel olarak takip edilmeli ve uygun model hattın maksimum çalışma voltajı V'ye göre seçilmelidir.Normal çalışma akımı I, hata akımı IF ve maksimum ortam sıcaklığı TMAX. En yüksek çalışma ortam sıcaklığında TMAX, aşağıdakiler yerine getirilmelidir:
1Sürdürücü akım IH seçimi: Sürdürücü akım IH, çalışma akımından biraz daha büyüktür.
2Hata akımı IF seçimi: Hata akımı IF, tetikleyici akım IT'den büyük ve maksimum akım I max'den küçük olmalıdır;
3. Maksimum voltaj V max: Maksimum voltaj V max, hat çalışma voltajından büyüktür. PPTC'yi seçerken, çalışma sıcaklığı dikkate alınmalı ve düşürülmelidir.
Sıcaklık Rerating Grafiği IBekle.(A):
| Çevre çalışma sıcaklığı |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Yüzde Azaltma |
% 145. |
% 130 |
% 120 |
% 100 |
% 95 |
% 88 |
% 80 |
% 71 |
% 66 |
% 56 |
Test Prosedürleri ve Gereksinimleri:
| Test |
Test koşulları |
Kabul/Reddedilme kriterleri |
| Direniş |
Sakin havada @25±2°C |
Rmin≤R≤Rmax |
| Akımı tut |
60 dakika, Ihold'ta, 25±2°C'de sakin havada |
Yolculuk yok. |
| Seyahat Zamanı |
Belirtilen akım, Vmax, @25±2°C |
T≤Yolculuk için maksimum zaman |
| Seyahat Döngüsü Yaşamı |
Vmax, Imax, 100 döngü |
Yaylanmak ya da yanmak yok |
| Yolculuk Dayanıklılığı |
Vmax, 24 saat. |
Yaylanmak ya da yanmak yok |
Fiziksel özellikler:
| Kurşun malzemesi |
0.03-1.85A Sıvı kaplama bakır kaplama çelik
2.50-5.00A Sinyal bakır
|
| Lehimleme Özellikleri |
MIL-STD-202, Metod 208E'ye göre lehim kapasitesi |
| İzole edici malzeme |
Sertleştirilmiş, alev gerileyici epoksi polimer UL 94V-0 gereksinimlerini karşılar. |
| Cihaz Etiketi |
SC, voltaj, dereceli akım ile işaretlenmiştir. |
Paketleme:
| Bölüm Numarası |
miktar (pc/rol) |
| SC30-250SW0D |
1000 |
Uygulama
Dijital ürünler, kameralar, cep telefonları, fotoğraf çerçeveleri, kontrol panelleri, oyuncaklar, LCD ekranları, güç kaynakları,
İletişim ekipmanları, güvenlik ürünleri, ses, dönüştürücüler.
