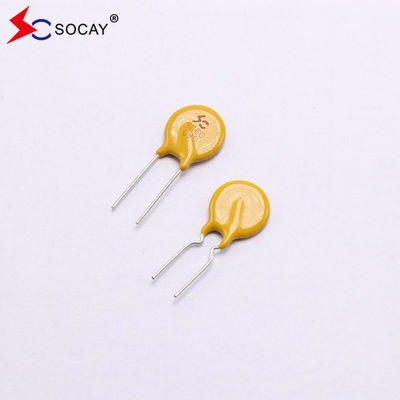

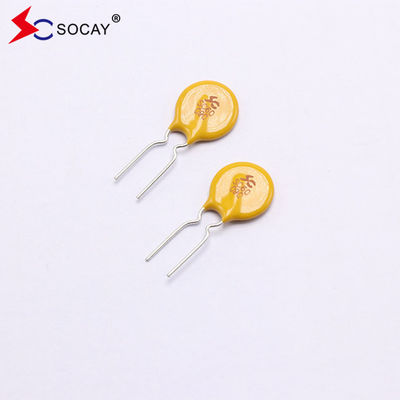

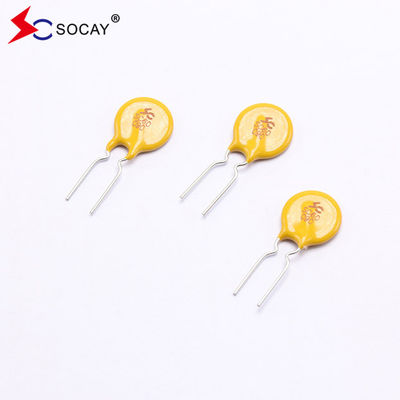

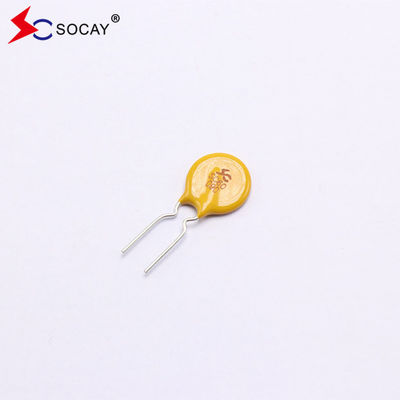

Radial Kurşun PPTC Yeniden ayarlanabilir sigorta SC60-090CW0D I 0.9A maksimum gerilim 60Vdc
PPTC yeniden ayarlanabilir sigorta DATASHEET:SC60-090CW0D_v96.2.pdf
Seçim yöntemleri
1"Dışarıdaki değer (dışarıdaki akım) > devredeki normal çalışma akımı Vmax ≥ devredeki normal voltaj, ortam sıcaklığı.
2Müşteri çalışma akımı sıcaklık katsayısı ≤ ürün çalışma akımı ile bölünmüştür.
Elektriksel parametreler:
| BölümSayı |
Ben...Bekle.(A) |
Ben...yolculuk(A) |
VEn fazla
(Vdc)
|
Ben...En fazla
(A)
|
Pdtip
(W)
|
Maksimum Zaman
Trip'e
|
Rvaroluş |
| PPTC yeniden ayarlanabilir sigorta |
|
|
|
|
|
Mevcut
(A)
|
Zaman
(S)
|
Rdakikası
(Ω)
|
REn fazla
(Ω)
|
R1En fazla
(Ω)
|
| SC60-090CW0D |
0.90 |
1.80 |
60 |
40 |
1.00 |
4.5 |
10.0 |
0.20 |
0.31 |
0.47 |
| |
PPTC polimer pozitif sıcaklık katsayısı termistorunun özellikleri (yeniden ayarlanabilir sigorta)
> Akım ve sıcaklığa duyarlı, sıcaklık ve akım arttıkça direnç artar;
> PPTC polimer pozitif sıcaklık katsayısı termistörünün (yeniden ayarlanabilir sigorta) yanıt hızı yavaş, genellikle onlarca milisaniye veya hatta saniye,ve akım PPTC polimer pozitif sıcaklık katsayısı termistöründen geçmiyor (yeniden ayarlanabilir sigorta). ilgili;
> Kendi kendine iyileşme özelliğine sahiptir ve nominal kullanım aralığı içindeki devrelerde tekrar tekrar kullanılabilir;
> PPTC polimer pozitif sıcaklık katsayısı termistörü (yeniden ayarlanabilir sigorta) devrenin normal çalışma koşullarında düşük bir direnç değerine sahiptir ve devreye neredeyse hiçbir etkisi yoktur;
> Kullanıldığında, PPTC polimer pozitif sıcaklık katsayısı termistörü (yeniden ayarlanabilir sigorta) devreye seri olarak bağlanır;
> PPTC polimer pozitif sıcaklık katsayısı termistorumuz (yeniden ayarlanabilir sigorta) ürünü, 30mA ~ 14A akımını ve 5V ~ 600V maksimum dayanıklılık voltajını korur.
PPTC yeniden ayarlanabilir sigorta uygulamaları:
|
u USB merkezleri, portları ve çevresel cihazlar
U Güç bağlantı noktaları
U IEEE1394 portları
Motor koruması
U Bilgisayarlar ve çevresel cihazlar
u Genel elektronik
|
Sıcaklık Rerating Grafiği IBekle.(A):
| Çevre çalışma sıcaklığı |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Yüzde Azaltma |
% 145. |
% 130 |
% 120 |
% 100 |
% 95 |
% 88 |
% 80 |
% 71 |
% 66 |
% 56 |
Test Prosedürleri ve Gereksinimleri:
| Test |
Test koşulları |
Kabul/Reddedilme kriterleri |
| Direniş |
Sakin havada @25±2°C |
Rmin≤R≤Rmax |
| Akımı tut |
60 dakika, Ihold'ta, 25±2°C'de sakin havada |
Yolculuk yok. |
| Seyahat Zamanı |
Belirtilen akım, Vmax, @25±2°C |
T≤Yolculuk için maksimum zaman |
| Seyahat Döngüsü Yaşamı |
Vmax, Imax, 100 döngü |
Yaylanmak ya da yanmak yok |
| Yolculuk Dayanıklılığı |
Vmax, 24 saat. |
Yaylanmak ya da yanmak yok |
PPTC yeniden ayarlanabilir sigortaların fiziksel özellikleri:
| Kurşun malzemesi |
0.03-1.85A Sıvı kaplama bakır kaplama çelik
2.50-5.00A Sinyal bakır
|
| Lehimleme Özellikleri |
MIL-STD-202, Metod 208E'ye göre lehim kapasitesi |
| İzole edici malzeme |
Sertleştirilmiş, alev gerileyici epoksi polimer UL 94V-0 gereksinimlerini karşılar. |
| Cihaz Etiketi |
SC, voltaj, dereceli akım ile işaretlenmiştir. |
PPTC yeniden ayarlanabilir sigorta ambalajı miktarı:
| Bölüm Numarası |
miktar (pc/rol) |
|
SC60-090CW0D
|
1000 |
Başvurular
Dijital ürünler, Kameralar, Cep telefonları, Fotoğraf çerçeveleri, Kontrol panelleri, Oyuncaklar, LCD ekranları, Güç kaynakları, İletişim ekipmanları, Güvenlik ürünleri, Ses, Değiştiriciler.Neredeyse tüm düşük voltajlı güç kaynağı ürünlerinde kullanılır, ve yıldırım koruma paketleri vb.
