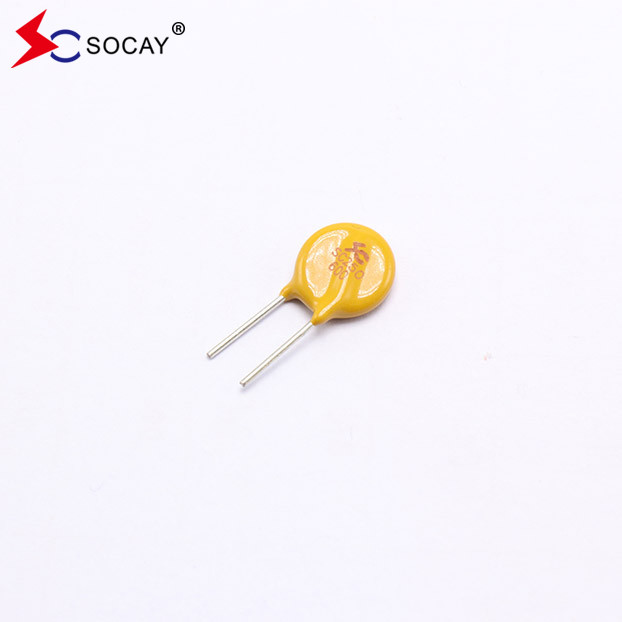

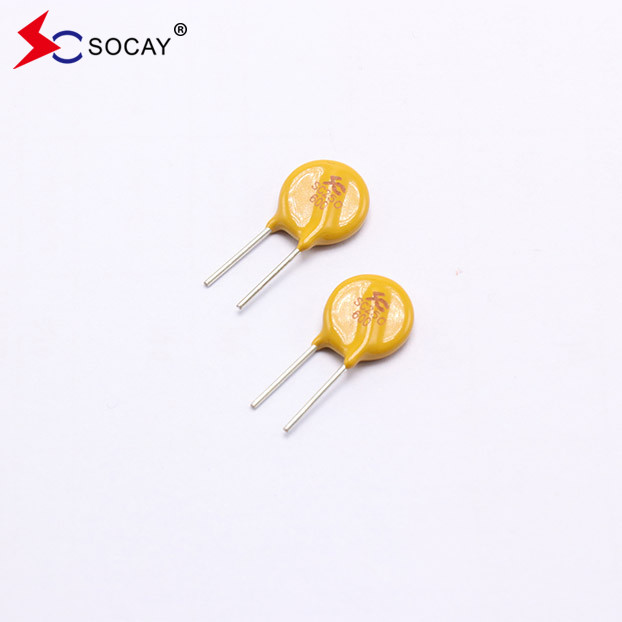

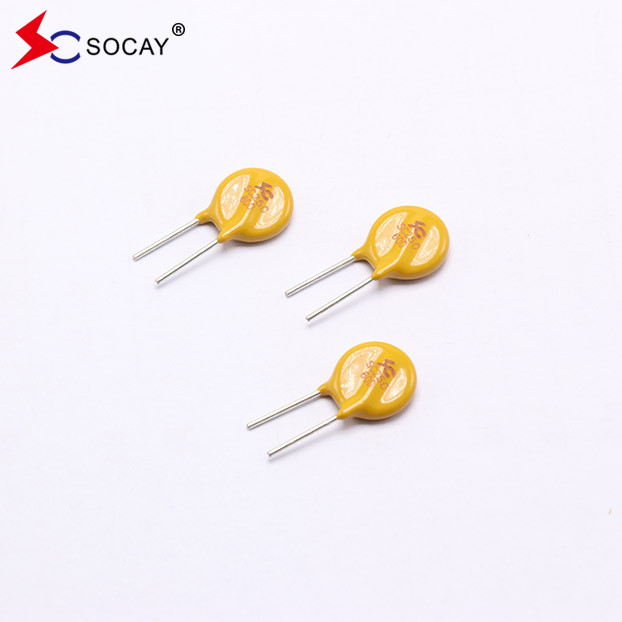

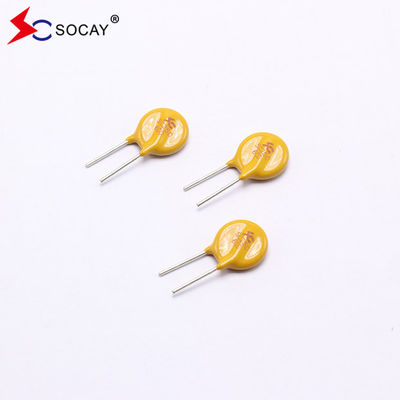

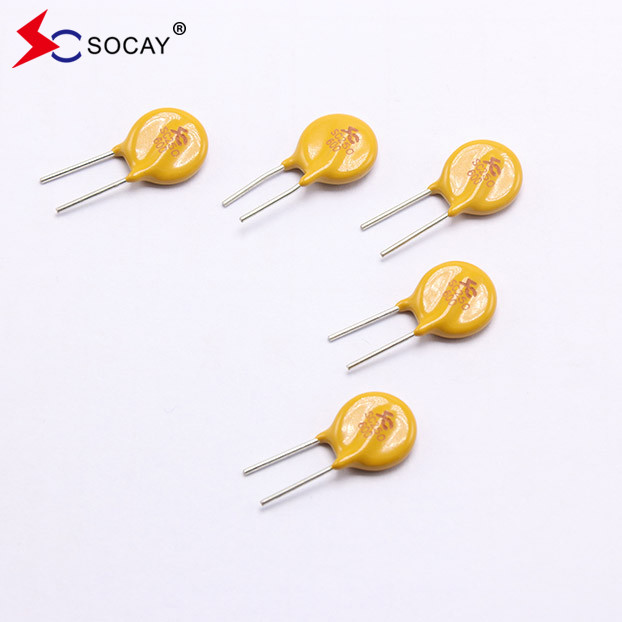

Radial kurşun yeniden ayarlanabilir polimer PPTC SC250-600CZ0D 4W RoHS uyumlu Halogensiz

500 adet
MOQ
negotiable
fiyat
Radial kurşun yeniden ayarlanabilir polimer PPTC SC250-600CZ0D 4W RoHS uyumlu Halogensiz
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Adı: pptc sıfırlanabilir sigorta
Montaj Tipi: Radyal Kurşun
çalışma akımı: 0.6A
takılıp kalıyorum: 1.20A
Maksimum voltaj: 220V
En fazla: 3A
P dtyp.: 4W
Açma Akımına Kadar Maksimum Süre: 3.0A
Yolculuk Süresine Kadar Maksimum Süre: 10.0sec
Minimum direnç: 0,5Ω
Maksimum direnç: 0,75Ω
Direnç 1max: 1.13Ω
Vurgulamak:

Radial kurşun yeniden ayarlanabilir polimer PPTC

,

RoHS yeniden ayarlanabilir polimer PPTC

Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: REACH, RoHS, ISO
Model numarası: SC250-600CZ0D
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

Orijinal Fabrika SOCAY Yeniden ayarlanabilir polimer PPTC SC250-600CZ0D stokta



Yeniden ayarlanabilir polimer PPTC- Hayır.Veritabanı:SC250-600CZ0D_v98.1.pdf





Elektriksel parametreler:

Bölüm Numarası Ben...Bekle.(A) Ben...yolculuk(A)

VEn fazla

(Vdc)

Ben...En fazla

(A)

Pdtip

(W)

Maksimum Zaman

Trip'e

Rvaroluş
Yeniden ayarlanabilir polimer PPTC

Mevcut

(A)

Zaman

(S)

Rdakikası

(Ω)

REn fazla

(Ω)

R1En fazla

(Ω)

SC250-600CZ0D

0.60 1.20 220 3.0 4.0 3.0 10.0 0.50 0.75 1.13




PPTC'ler hakkında

PTC (Polimer Pozitif Sıcaklık Katman) cihazları, aşırı akım artışlarına ve aşırı sıcaklık arızalarına karşı korunmaya yardımcı olabilir.Termistor tipi cihazlar hata koşullarında tehlikeli derecede büyük akımların akışını sınırlandırırBununla birlikte, sadece bir kez kullanılabilen ve değiştirilmesi gereken geleneksel sigortalardan farklıdır.Jidentong'un uzun yıllar boyunca dikkatlice ürettiği PTC cihazı sorun giderme ve güç kaynağını kesme sonrasında sıfırlanabilir.PTC devre koruma cihazları, nanotürücü parçacıklarla karıştırılmış polimer PTC hammaddelerinden yapılır.Malzeme, iletkeni sert bir şekilde kristalin bir yapıya bağlar., düşük impedanslı bir bağlantı oluşturur. Bununla birlikte, büyük bir akım geçtiğinde veya ortam sıcaklığı yükseldiğinde, cihazın sıcaklığının çalışma sıcaklığından daha yüksek olmasına neden olduğunda,Polimerdeki iletkenler erir ve düzensiz bir şekilde düzenlenir., haciminin genişlemesine ve impedansın hızla artmasına neden olur.



Elektronik devrelerde sıfırlanabilir sigortaların tipik uygulamalar:
1. Batarya şarj cihazının korunması
Pil şarj cihazı devresinde,Güç dönüştürücünün düzensiz DC çıkış voltajı, voltaj dengeleme devresinden modüle edilir ve bataryayı şarj etmek için uygun bir voltaj haline dönüştürülür.PPTC cihazları ve voltaj aşırı yük koruma cihazları, aşağıdaki hatalara karşı korunmak için birbirleriyle işbirliği yaparlar:
* Aşırı akım. Aşırı akım güç FET'e veya pil paketine zarar verebilir.
* Ters kutupluk. Bu noktada diyot açılır ve PPTC cihazı akımı sınırlamak için yüksek bir impedans durumuna girer.
* Voltaj çok yüksek. Bu zamanda, voltaj aşırı yük koruma cihazı çalışır ve PPTC cihazı akımı sınırlar.

Yeniden ayarlanabilir polimer PPTC özellikleri:

U RoHS uyumlu ve Halogensiz

U Radial kurşunlu cihazlar

U UL94V-0 gereksinimlerini karşılayan, ateşe dayanıklı epoksi polimer yalıtım malzemesi

PPTC Yeniden ayarlanabilir sigorta çalışma akımı: 0.90A, maksimum voltaj: 60Vdc, çalışma sıcaklığı: -40°C ila +85°C



Yeniden ayarlanabilir polimer PPTC uygulamaları:

u USB merkezleri, portları ve çevresel cihazlar

U Güç bağlantı noktaları

U IEEE1394 portları

Motor koruması

U Bilgisayarlar ve çevresel cihazlar

u Genel elektronik



Sıcaklık Rerating Grafiği IBekle.(A):

Çevre çalışma sıcaklığı -40°C -20°C 0°C 23°C 30°C 40°C 50°C 60°C 70°C 85°C
Yüzde Azaltma % 145. % 130 % 120 % 100 % 95 % 88 % 80 % 71 % 66 % 56



Test Prosedürleri ve Gereksinimleri:

Test Test koşulları Kabul/Reddedilme kriterleri
Direniş Sakin havada @25±2°C Rmin≤R≤Rmax
Akımı tut 60 dakika, Ihold'ta, 25±2°C'de sakin havada Yolculuk yok.
Seyahat Zamanı Belirtilen akım, Vmax, @25±2°C T≤Yolculuk için maksimum zaman
Seyahat Döngüsü Yaşamı Vmax, Imax, 100 döngü Yaylanmak ya da yanmak yok
Yolculuk Dayanıklılığı Vmax, 24 saat. Yaylanmak ya da yanmak yok



Yeniden ayarlanabilir polimer PPTC Fiziksel özellikleri:

Kurşun malzemesi

0.03-1.85A Sıvı kaplama bakır kaplama çelik

2.50-5.00A Sinyal bakır

Lehimleme Özellikleri MIL-STD-202, Metod 208E'ye göre lehim kapasitesi
İzole edici malzeme Sertleştirilmiş, alev gerileyici epoksi polimer UL 94V-0 gereksinimlerini karşılar.
Cihaz Etiketi “SC”, voltaj, dereceli akım ile işaretlenmiştir.



Yeniden ayarlanabilir polimer PPTC ambalajı:

Bölüm Numarası miktar (pc/rol)

SC250-600CZ0D

500



Radial kurşun yeniden ayarlanabilir polimer PPTC SC250-600CZ0D 4W RoHS uyumlu Halogensiz 0
