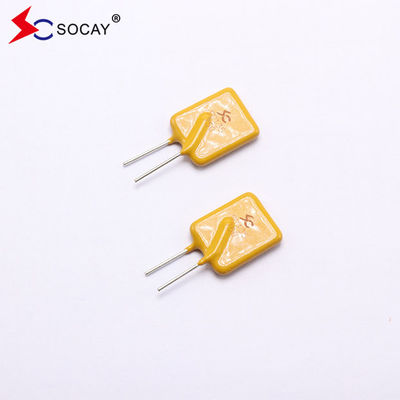

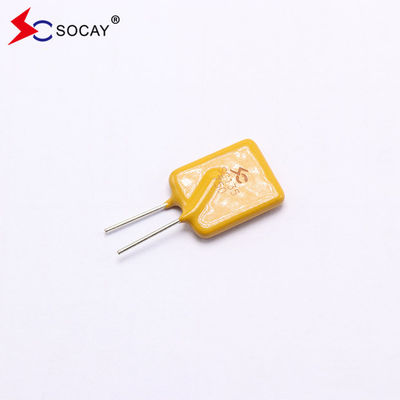

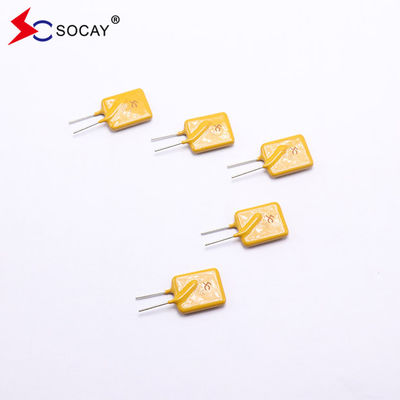

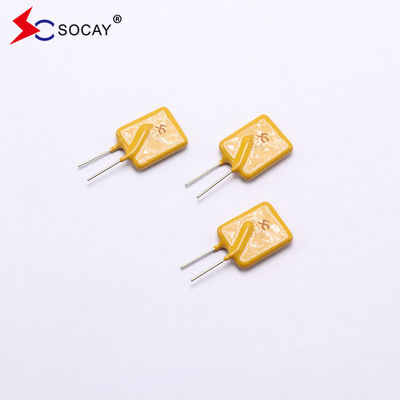

SOCAY Yeniden ayarlanabilir polimer PPTC SC135-750SZ0D Güç bağlantıları için çalışma akımı 0.75A
Yeniden ayarlanabilir polimer PPTC- Hayır.Veritabanı:SC135-750SZ0D_v912.1.pdf
Elektriksel parametreler:
| Bölüm Numarası |
Ben...Bekle.(A) |
Ben...yolculuk(A) |
VEn fazla
(Vdc)
|
Ben...En fazla
(A)
|
Pdtip
(W)
|
Maksimum Zaman
Trip'e
|
Rvaroluş |
| Yeniden ayarlanabilir polimer PPTC |
|
|
|
|
|
Mevcut
(A)
|
Zaman
(S)
|
Rdakikası
(Ω)
|
REn fazla
(Ω)
|
R1En fazla
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
PPTC'ler hakkında
Polimerik pozitif sıcaklık katsayısı, yüksek basınç koşulunda yüksek polimer organik polimerden yapılmış bir tür elektronik aşırı akım koruma elemanıdır.Yüksek sıcaklık ve vulkanizasyon reaksiyonu, iletken parçacık malzemeleri ile doping ve özel teknoloji ile işlenmiş sonra.Kendini kurtarma sigortası aşırı akım aşırı ısınma korumasına sahipken, çift fonksiyonların otomatik olarak kurtarılması.
PPtcs çalışma standardı
PPTC çalışma standardı
Devreye seri olarak bağlandığında, anormal bir akım olduğunda, direnç değeri anlık olarak yükselir ve bir akım sınırlayıcı olarak çalışır.Düşük direnç durumuna geri döner ve devre normal çalışır..
Yeniden ayarlanabilir polimer PPTC özellikleri:
|
U RoHS uyumlu ve Halogensiz
U Radial kurşunlu cihazlar
U UL94V-0 gereksinimlerini karşılayan, ateşe dayanıklı epoksi polimer yalıtım malzemesi
PPTC Yeniden ayarlanabilir sigorta çalışma akımı: 0.90A, maksimum voltaj: 60Vdc, çalışma sıcaklığı: -40°C ila +85°C
|
Yeniden ayarlanabilir polimer PPTC uygulamaları:
|
u USB merkezleri, portları ve çevresel cihazlar
U Güç bağlantı noktaları
U IEEE1394 portları
Motor koruması
U Bilgisayarlar ve çevresel cihazlar
u Genel elektronik
|
Sıcaklık Rerating Grafiği IBekle.(A):
| Çevre çalışma sıcaklığı |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Yüzde Azaltma |
% 145. |
% 130 |
% 120 |
% 100 |
% 95 |
% 88 |
% 80 |
% 71 |
% 66 |
% 56 |
Test Prosedürleri ve Gereksinimleri:
| Test |
Test koşulları |
Kabul/Reddedilme kriterleri |
| Direniş |
Sakin havada @25±2°C |
Rmin≤R≤Rmax |
| Akımı tut |
60 dakika, Ihold'ta, 25±2°C'de sakin havada |
Yolculuk yok. |
| Seyahat Zamanı |
Belirtilen akım, Vmax, @25±2°C |
T≤Yolculuk için maksimum zaman |
| Seyahat Döngüsü Yaşamı |
Vmax, Imax, 100 döngü |
Yaylanmak ya da yanmak yok |
| Yolculuk Dayanıklılığı |
Vmax, 24 saat. |
Yaylanmak ya da yanmak yok |
Yeniden ayarlanabilir polimer PPTC Fiziksel özellikleri:
| Kurşun malzemesi |
0.03-1.85A Sıvı kaplama bakır kaplama çelik
2.50-5.00A Sinyal bakır
|
| Lehimleme Özellikleri |
MIL-STD-202, Metod 208E'ye göre lehim kapasitesi |
| İzole edici malzeme |
Sertleştirilmiş, alev gerileyici epoksi polimer UL 94V-0 gereksinimlerini karşılar. |
| Cihaz Etiketi |
SC, voltaj, dereceli akım ile işaretlenmiştir. |
Yeniden ayarlanabilir polimer PPTC ambalajı:
| Bölüm Numarası |
miktar (pc/rol) |
|
SC135-750SZ0D
|
500 |
SOCAY'nin ana ürünleriSeramik gaz boşaltma boruları (GDT), geçici baskı diyotları (TVS Diyotları), ESD baskı cihazı, tiristor artış baskı cihazları (TSS), kıvılcım boşluğu koruyucuları (SPG), varistörler (MOV),Çip Varistörleri (MLV), PTC Yeniden ayarlanabilir sigorta, Negatif Sıcaklık Katmanlı Termistörler (NTC Termistörleri), Chip Bead, Schottky Diyotları, Zener Diyotları vb. Devre tasarımından ürün testine kadar (ve test raporları sağlayın),SOCAY, mükemmel kalitesi ve hizmeti ile müşterilerden geniş bir övgü ve endüstrinin saygısını kazandı.
