Name: PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta SCF002-0603RB 0.02A 30Vmax Hızlı Çarpıştırma
Brand: SOCAY
SKU: SCF002-0603RB
Rating: 4.8 (158 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: pptc sıfırlanabilir sigorta

Paket Türü: smd0603

Durdum.: 0.02A

takılıp kalıyorum: 0.06A

V max: 30V

En fazla: 20A

P dtyp.: 0,5 W

Açma Akımına Kadar Maksimum Süre: 0.2A

Yolculuk Süresine Kadar Maksimum Süre: 1 saniye

Minimum direnç: 12Ω

Maksimum direnç: 70Ω

Vurgulamak:

PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta

Yüzey Montajı Yeniden Ayarlanabilir Sigorta 0.02A

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL, TUV, REACH, RoHS, ISO

Model numarası: SCF002-0603RB

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

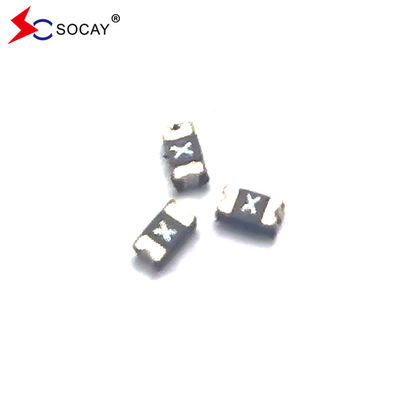

PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta SCF002-0603RB 0.02A 30Vmax Hızlı Çarpıştırma

Ürün Açıklaması

Yüzey Montajı Yeniden Ayarlanabilir PPTC SCF002-0603RB 0.02A 30Vmax Hızlı patlama 0603 Boyut Katı Stat

Veritabanı:SCF0603RB Serisi_v2108.1.pdf

Bölüm Numarası	Akımı tut	Yolculuk akımı	Adlık Voltaj	Maksimum Akım	Tipik Güç	Maksimum Zaman Trip'e		Direniş
	Ben..._Bekle.(A)	Ben..._yolculuk(A)	V_{En fazla} (Vdc)	Ben..._{En fazla} (A)	P_Dtip. (W)	Mevcut (A)	Zaman (Sec.)	R_dakikası (Ω)	R_1max (Ω)
SCF001-0603RB	0.01	0.03	30.0	20.0	0.50	0.20	1.00	15.00	100.0
SCF002-0603RB	0.02	0.06	30.0	20.0	0.50	0.20	1.00	12.00	70.00
SCF003-0603RB	0.03	0.09	30.0	20.0	0.50	0.15	1.00	6.000	65.00
SCF004-0603RB	0.04	0.12	24.0	20.0	0.50	0.20	1.00	4.000	45.00
SCF005-0603RB	0.05	0.15	24.0	20.0	0.50	0.25	1.00	3.000	35.00
SCF010-0603RB	0.10	0.30	15.0	40.0	0.50	0.50	1.00	0.900	8.000
SCF020-0603RB	0.20	0.50	9.0	40.0	0.50	1.00	0.60	0.550	3.500
SCF025-0603RB	0.25	0.55	9.0	40.0	0.50	8.00	0.08	0.500	3.000
SCF030-0603RB	0.30	0.70	6.0	40.0	0.50	8.00	0.10	0.300	2.000
SCF035-0603RB	0.35	0.75	6.0	40.0	0.50	8.00	0.10	0.200	1.400
SCF040-0603RB	0.40	0.80	6.0	40.0	0.50	8.00	0.10	0.150	0.900
SCF050-0603RB	0.50	1.00	6.0	40.0	0.50	8.00	0.10	0.100	0.800
Ben... _Bekle.Maksimum akım cihazı 25'te çalışmayacak.°C hala hava. Ben... _yolculukAygıtın her zaman 25'te patlayacağı en düşük akım°C hala hava. V _{En fazla}= En yüksek çalışma voltajı, nominal akım (Imax) üzerinde cihazın hasar görmeden dayanabilmesi. Ben... _{En fazla}= Aygıtın nominal voltajda (Vmax) hasar görmeden dayanabileceği en yüksek hata akımı. P _d_tip=Aygıt çalıştırıldığında maksimum güç dağılımı 25°C, nominal voltajda hareketsiz hava ortamı. R _dakikası= 25'te çıkmadan önce en az cihaz direnci°C. R _1max= Aygıtın maksimum direnci, geri akıştan bir saat sonra ölçülür.

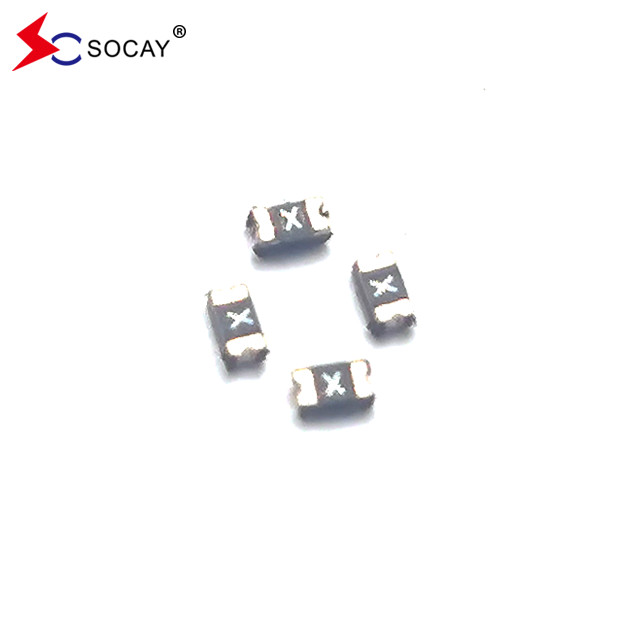

PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta SCF002-0603RB 0.02A 30Vmax Hızlı Çarpıştırma 0

Özellikleri:

U RoHS Uygun & Halogen Serbest

u Daha hızlı çıkış, 0603 Boyut, Yüzeye monte edilebilir, Katı durum

U Çalışma akımı: 0.01A ~ 0.50A

U Maksimum Voltaj: 6V ~ 30Vdc

U Çalışma sıcaklığı: -40°C ~ + 85°C

TestÜrün	Test koşulları	Kabul et. / Reddedilme Kriterleri
Direniş	Sakin havada @ 25°C	R_dakikası≤R≤R₁_{En fazla}
Seyahat Zamanı	Belirtilen akım, V_{En fazla}, 25°C	T≤Yolculuğa en fazla süre
Sürekli akım	30 dakikada._H	Yolculuk yok.
Seyahat Döngüsü Yaşamı	V_{En fazla}Ben..._{En fazla}, 100siklet	Yaylanmak ya da yanmak yok
Yolculuk Dayanıklılığı	V_{En fazla}, 1 saat	Yaylanmak ya da yanmak yok

Terminal Malzemeleri	Çubuklu Nikel-Bakır
Lehimlendirme Bölgesi	EIA spesifikasyonu RS 186-9E ve ANSI/J-STD-002 Kategorisi 3'ü karşılar.

TestÜrün	Test koşulları	Direniş Değişimi
Pasif Yaşlanma	85°C, 1000 saat	±10%
Nitelik Yaşlanma	85°C/85%RH.100 saat	±5%
Isı Şoku	MIL-STD-202, Metod 107G +85°C/-40°C, 20 kez	±33% tipik direnç değişikliği
Solvent Direnci	MIL-STD-202, Yöntem 215	Değişiklik yok.
titreşim	ML-STD-883C, Test Şartı A	Değişiklik yok.

Model	En yüksek çevresel çalışma sıcaklığı (°C)
	-40	- 20	0	25	40	50	60	70	85
SCF001-0603RB	0.014	0.0125	0.0115	0.010	0.0085	0.007	0.006	0.005	0.0035
SCF002-0603RB	0.028	0.025	0.023	0.020	0.017	0.014	0.012	0.010	0.007
SCF003-0603RB	0.042	0.038	0.035	0.030	0.026	0.021	0.018	0.015	0.011
SCF004-0603RB	0.056	0.050	0.046	0.040	0.034	0.028	0.024	0.020	0.014
SCF005-0603RB	0.070	0.063	0.058	0.050	0.043	0.035	0.030	0.025	0.018
SCF010-0603RB	0.140	0.125	0.115	0.100	0.085	0.070	0.060	0.050	0.035
SCF020-0603RB	0.280	0.250	0.230	0.200	0.170	0.140	0.120	0.100	0.070
SCF025-0603RB	0.350	0.310	0.290	0.250	0.210	0.180	0.150	0.130	0.090
SCF030-0603RB	0.420	0.380	0.350	0.300	0.260	0.210	0.180	0.150	0.110
SCF035-0603RB	0.470	0.440	0.390	0.350	0.300	0.270	0.240	0.200	0.140
SCF040-0603RB	0.540	0.500	0.450	0.400	0.340	0.310	0.270	0.230	0.160
SCF050-0603RB	0.670	0.630	0.560	0.500	0.430	0.390	0.340	0.290	0.200

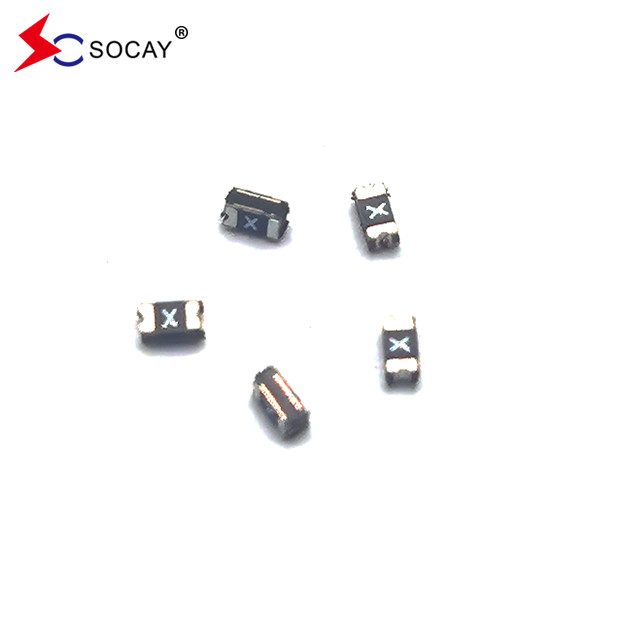

PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta SCF002-0603RB 0.02A 30Vmax Hızlı Çarpıştırma 1

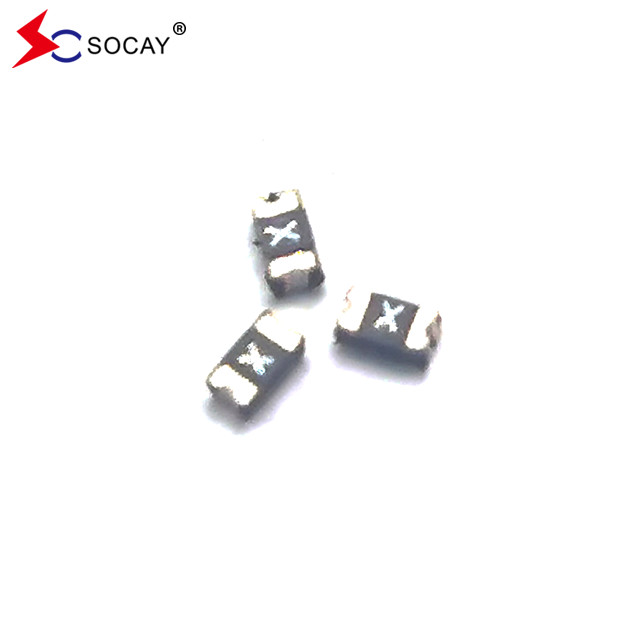

PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta SCF002-0603RB 0.02A 30Vmax Hızlı Çarpıştırma 2

PPTC Yüzey Montajı Yeniden Ayarlanabilir Sigorta SCF002-0603RB 0.02A 30Vmax Hızlı Çarpıştırma 3

Bölüm Numarası	miktarı	Bölüm Numarası	miktarı
SCF001-0603RB	4000 PCS	SCF020-0603RB	5000 PCS
SCF002-0603RB	4000 PCS	SCF025-0603RB	5000 PCS
SCF003-0603RB	5000 PCS	SCF030-0603RB	5000 PCS
SCF004-0603RB	5000 PCS	SCF035-0603RB	5000 PCS
SCF005-0603RB	5000 PCS	SCF040-0603RB	4000 PCS
SCF010-0603RB	5000 PCS	SCF050-0603RB	4000 PCS
