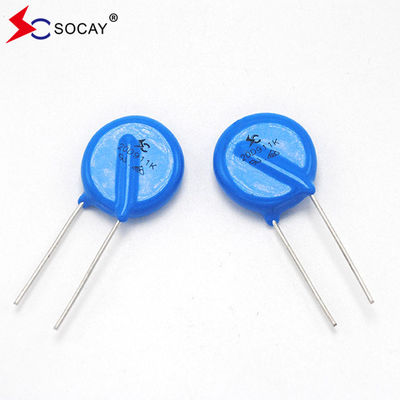

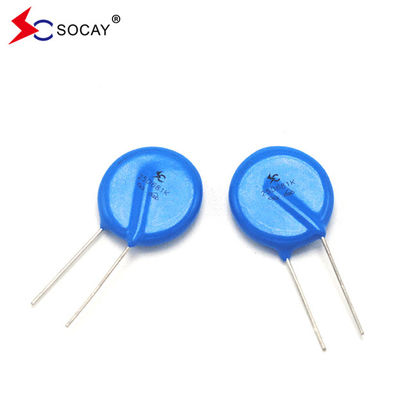

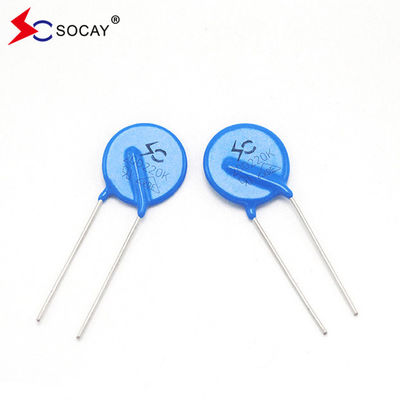

Toptan Zov / SOCAY / Çinko Oksit Varistor 10D-220K (5D 7D 10D 14D 15D 20D 25D 32D 40D 50D) Depoda
Veritabanı:25D Serisi_v2306.1.pdf
Tanıtım
En çok kullanılan gerilim sınırlama cihazı, esas olarak çinko oksit ve karıştıran ve kalıplandırılan çeşitli iz metal oksitlerinden yapılmış varistor MOV / MLV'dir.
Tip numarası | Maksimum İzin Verilen Voltaj |
Varistor Voltaj |
Maksimum Sıkıştırma Voltaj |
Akıntıya Direnmek 8/20μS |
Rated Güç |
Enerji (10/1000μs)
|
Kapasite | ||||
Standart |
Yüksek Yükselme |
VAC (V) |
VDC (V) |
V 1mA (V) |
Ben...P (A) |
VC (V) |
Standart (A) |
Yüksek dalga (A) |
(W) | (J) |
@ 1KHZ (pF) |
1 kez | 1 kez | ||||||||||
25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
25D301K | 25D301KJ | 190 | 250 | 300(270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
25D122K | 25D122KJ | 750 | 990 | 1200 (((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
Açıklama:
25D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma derecelendirmeleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı şimşek çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 20KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.
Çalışma sıcaklığı | -40°C ~ +85°C |
Depolama sıcaklığı | -40°C ~ +85°C |
Çalışma yüzeyi sıcaklığı | +115°C |
İzolasyon Direnci | > 100MΩ |
Kaplama (Epoksi reçine) |
Alevden koruyucu UL 94 V-0 |
Kaplama | Epoksi reçine |
Kurşun tel | Bakır Tel |
Elektrot | Gümüş Lehim |
Disk | Çinko oksit |
Boyut | Bölüm Numarası | Çanta | Küçük Karton | Karton |
25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
Sık Sorulan Sorular
Örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.
Peki ya teslimat süresi?
A: Örnek için 1 gün, seri üretim için 1-2 hafta gerekiyor.
S3: MOQ'unuz var mı?
A: MOQ ürün türüne bağlıdır, örnek kontrol için 1pc mevcuttur
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: Genellikle DHL, UPS, FedEx veya TNT ile göndeririz. Gelmesi genellikle 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
Bir emri nasıl yaparsınız?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
S6: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2-5 yıl garanti veriyoruz.
