Akıllı MOV Elektronik 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

500 adet
MOQ
negotiable
fiyat
Akıllı MOV Elektronik 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Diğer İsim: MOV
Paket Türü: Ф10mm
VAC: 250V
VDC: 320V
varistör gerilimi: 390(351~429)V
IP: 25A
VK: 650V
Adlık Güç: 0,4 W
Typ. Tip. Capacitance Kapasite: 2600pF
Dalgalanma Akımına Dayanma: 2.5KA (1 Kez)
Vurgulamak:

Akıllı MOV Elektronikleri

,

10D391K Varistor

,

MOV 14D391K Varistor
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO VDE
Model numarası: 14D391K/14D391KJ
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

Akıllı Elektronik ~ Varistörler 10D471K 10D-471K Varistörler 10D391K 07D220K 14D391K



Veritabanı:10D Serisi_v2306.1.pdf



Tip numarası Maksimum İzin Verilen Voltaj Varistor Voltaj

Maksimum

Sıkıştırma

Voltaj

Dayanıklı

Yükselme

Mevcut

Maksimum

Enerji

(10/1000μs)

Rated

Güç

 TYpikal Kapasite (Bağlantı)
Standart Yüksek dalga VAC(V) VDC(V)

V1mA

(V)

 Ben...P(A) VC(V)

I ((A)

Standart

I ((A)

Yüksek dalga

(J)

Standart

(J)

Yüksek dalga

 (W) @ 1KHZ (pf)
              1 kez 2 kez 1 kez 2 kez
10D180K 10D180KJ 11 14 18 ((15 ~ 21.6) 5 36 500 250 2000 1000 2.1 3.0 0.05 5600
10D220K 10D220KJ 14 18 22 ((19.5~26) 5 43 500 250 2000 1000 2.5 5.0 0.05 4500
10D270K 10D270KJ 17 22 27(24~30) 5 53 500 250 2000 1000 3.0 6.0 0.05 3700
10D330K 10D330KJ 20 26 33(29.5~36.5) 5 66 500 250 2000 1000 4.0 7.0 0.05 3000
10D390K 10D390KJ 25 31 39 ((35~43) 5 77 500 250 2000 1000 4.6 9.0 0.05 2400
10D470K 10D470KJ 30 38 47 ((42 ~ 54) 5 93 500 250 2000 1000 5.5 11.0 0.05 2100
10D560K 10D560KJ 35 45 56 ((50 ~ 62) 5 100 500 250 2000 1000 7.0 13.0 0.05 1800
10D680K 10D680KJ 40 56 68 ((61~75) 5 135 500 250 2000 1000 8.2 15.0 0.05 1500
10D820K 10D820KJ 50 65 82(74~90) 25 135 2500 1250 3500 2500 12.0 17.0 0.4 1200
10D101K 10D101KJ 60 85 100 ((90~110) 25 165 2500 1250 3500 2500 15.0 18.0 0.4 1000
10D121K 10D121KJ 75 100 120 ((108~132) 25 200 2500 1250 3500 2500 18.0 21.0 0.4 830
10D151K 10D151KJ 95 125 150 ((135~165) 25 250 2500 1250 3500 2500 22.0 25.0 0.4 670
10D181K 10D181KJ 115 150 180 ((162~198) 25 300 2500 1250 3500 2500 27.0 30.0 0.4 560
10D201K 10D201KJ 130 170 200 ((185 ~ 225) 25 340 2500 1250 3500 2500 30.0 35.0 0.4 500
10D221K 10D221KJ 140 180 220 ((198~242) 25 360 2500 1250 3500 2500 32.0 39.0 0.4 450
10D241K 10D241KJ 150 200 240 ((216~264) 25 395 2500 1250 3500 2500 35.0 42.0 0.4 420
10D271K 10D271KJ 175 225 270 ((243~297) 25 455 2500 1250 3500 2500 40.0 49.0 0.4 370
10D301K 10D301KJ 190 250 300(270~330) 25 500 2500 1250 3500 2500 40.0 54.0 0.4 330
10D331K 10D331KJ 210 275 330 ((297~363) 25 550 2500 1250 3500 2500 40.0 58.0 0.4 300
10D361K 10D361KJ 230 300 360 ((324~396) 25 595 2500 1250 3500 2500 43.0 65.0 0.4 280
10D391K 10D391KJ 250 320 390 ((351~429) 25 650 2500 1250 3500 2500 47.0 70.0 0.4 260
10D431K 10D431KJ 275 350 430(387~473 25 710 2500 1250 3500 2500 60.0 80.0 0.4 230
10D471K 10D471KJ 300 385 470 ((423~517) 25 775 2500 1250 3500 2500 65.0 85.0 0.4 210
10D511K 10D511KJ 320 415 510 ((459~561) 25 845 2500 1250 3500 2500 70.0 90.0 0.4 200
10D561K 10D561KJ 350 460 560 ((504~616) 25 925 2500 1250 3500 2500 70.0 92.0 0.4 180
10D621K 10D621KJ 385 505 620 ((558~682) 25 1025 2500 1250 3500 2500 70.0 95.0 0.4 160
10D681K 10D681KJ 420 560 680 ((612~748) 25 1120 2500 1250 3500 2500 70.0 98.0 0.4 150
10D751K 10D751KJ 460 615 750 ((675~825) 25 1240 2500 1250 3500 2500 70.0 100.0 0.4 130
10D781K 10D781KJ 485 640 780 ((702~858) 25 1290 2500 1250 3500 2500 80.0 105.0 0.4 130
10D821K 10D821KJ 510 670 820 ((738~902) 25 1355 2500 1250 3500 2500 85.0 110.0 0.4 120
10D911K 10D911KJ 550 745 910 ((819~1001) 25 1500 2500 1250 3500 2500 93.0 130.0 0.4 110
10D102K 10D102KJ 625 825 1000 ((900~1100) 25 1650 2500 1250 3500 2500 102.0 140.0 0.4 100
10D112K 10D112KJ 680 895 1100 ((990~1210) 25 1814 2500 1250 3500 2500 115.0 155.0 0.4 90

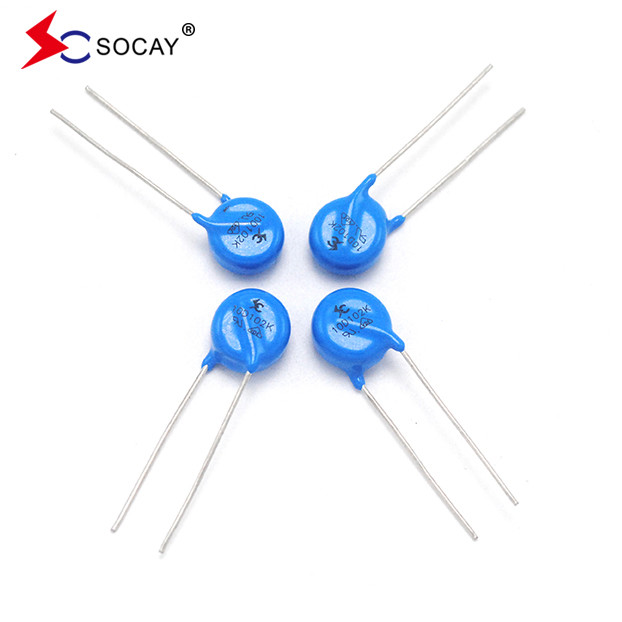

Akıllı MOV Elektronik 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor 0



Açıklama:

10D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma değerleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı yıldırım çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 3,5KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.



Varistorun temel parametreleri esas olarak aşağıdaki 12 öğeden oluşur::

1. Adli varistor voltajı (V): belirtilen sürenin (genellikle 1mA ve süresi 400mS'den daha az) bir darbeler akımı geçerken varistor üzerinden geçen voltaj değerini ifade eder.
2. Voltaj oranı: varistor akımı 1mA olduğunda üretilen voltaj değerinin varistor akımı 0.1mA olduğunda üretilen voltaj değerine oranını ifade eder.
3Maksimum sınır voltajı (V): Varistor'un her iki ucundaki voltajın varistorun dayanabileceği en yüksek impuls zirve akımı Ip ve belirtilen dalga şekli altındaki en yüksek değeri.
4Geri kalan voltaj oranı: Varistordan geçen akım belirli bir değere ulaştığında, iki ucunda da üretilen voltaj bu akım değerinin geri kalan voltajı olarak adlandırılır.Geri kalan gerilim oranı, geri kalan gerilimin nominal gerilim oranına oranıdır..
5Akış kapasitesi (kA): Akış kapasitesi, aynı zamanda akış hızı olarak da adlandırılır ve maksimum atım (artı) akım değerine atıfta bulunur.
6Sızıntı akımı (mA): Sızıntı akımı, bekleme akımı olarak da adlandırılır ve belirtilen sıcaklık ve maksimum DC voltaj altında varistordan akan akımı ifade eder.
7. Voltaj sıcaklık katsayısı: belirtilen sıcaklık aralığında varistorun nominal voltajının değişim oranını ifade eder (sıcaklık 20°C ~ 70°C'dir), yani,Varistordaki akım sabit kalırkenMevcut sıcaklık katsayısı:Varistor boyunca voltaj sabit kalırken sıcaklık 1°C değişince varistor üzerinden akan akımın göreceli değişimini ifade eder..
8Voltaj doğrusal olmayan katsayısı: verilmiş bir dış voltaj altında varistorun statik direnç değerinin dinamik direnç değerine oranını ifade eder.
9İzolasyon direnci: varistorun kurşun telinin (pin) ve direncin yalıtım yüzeyi arasındaki direnç değerini ifade eder.
10. Statik kapasitans (PF): varistorun kendisine özgü kapasitansı ifade eder.
11. İsimlendirilmiş güç: Varistor voltajı, belirli bir ortam sıcaklığı 85°C'de 1000 saat çalışmışken %10'dan az değiştikten sonra maksimum güç.
12Maksimum dürtü akımı (8/20us): Varistor'a belirli bir dürtü akımı (8/20us dalga şekli) ile bir veya iki kez (her seferinde 5 dakika aralıkla) çarpın.Varistor voltajındaki değişim hala maksimum giriş akımın %10'unun içinde.



Uygulamalar:



Transistor, diyot, IC, tiristor veya triac yarı iletken koruması

U Kullanıcı elektroniklerinde artış koruması

U Endüstriyel elektroniklerde aşırı koruma

U Elektronik ev aletlerinde, gaz ve petrol aletlerinde şarj koruması

U Relay ve elektromanyetik valf dalgalanma emilimi





Malzeme Radyoaktif madde yok
Çalışan Sıcaklık -40°C ~ +85°C
Depolama sıcaklığı -55°C ~ +125°C
Vücut Nikel kaplama
İletileri Alça kaplama
Kurşunsuz cihazlar Nikel kaplama





Bölüm Numarası miktarı Paket seçeneği Paketleme Özellikleri
10DXXXXX 500 Plastik torba Toplu Paket

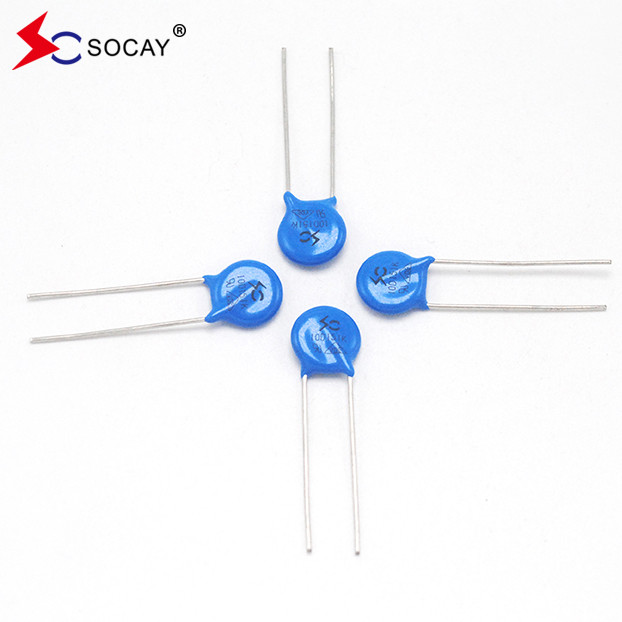

Akıllı MOV Elektronik 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor 1

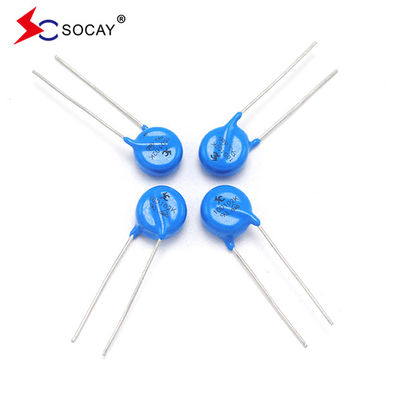

Akıllı MOV Elektronik 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor 2

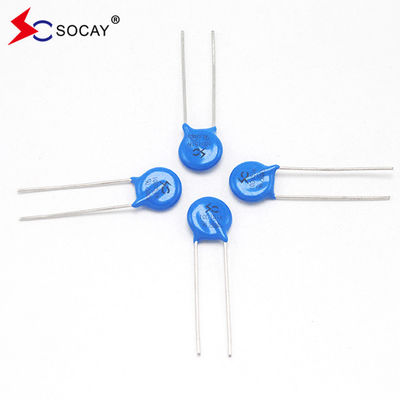

Akıllı MOV Elektronik 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor 3

Etiket:

Varistor Metal Oksit

MOV Elektronik

Voltaj Bağımlı Direnci VDR
