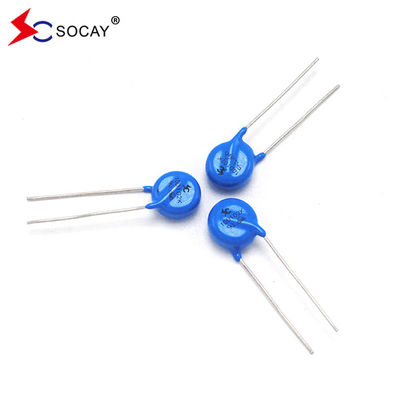

UL VDE Metal Oksit Mov 10D511K Varistor Epoksi reçine filmi 510V Güç kaynağı için

UL VDE Varistor Varistor Metal Oksit 10D511K Epoksi reçine filmi Varistor 510V Güç kaynağı için

Veritabanı:25D Serisi_v2306.1.pdf

Varistor hakkında

En çok kullanılan gerilim sınırlama cihazı, esas olarak çinko oksit ve karıştıran ve kalıplandırılan çeşitli iz metal oksitlerinden yapılmış varistor MOV / MLV'dir.

Açıklama:

25D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma derecelendirmeleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı şimşek çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 20KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.

Varistor seçimi:

Bir varistor seçerken, devrenin özel koşulları dikkate alınmalıdır.

1Varistor voltajı seçimi V1mA

Güç kaynağı voltajının seçimine göre, varistorun her iki ucuna sürekli olarak uygulanan güç kaynağı voltajı belirtilenlerden fazla olmamalıdır.

Şebekede listelenen "maksimum sürekli çalışma voltajı" değeri, yani varistorun maksimum DC çalışma voltajı

Elektrik hattının (sinyal hattının) VIN DC çalışma voltajından daha büyük, yani VDC≥VIN; 220V AC güç kaynağının varistor seçimi için,Şebeke çalışma voltajının dalgalanma aralığı tamamen dikkate alınmalıdır.. Varistor gerilim değerini seçerken varistor, yeterli marj bırakın.Varistor voltajı 470V ~ 620V olan bir varistor seçmek daha uygundur.Daha yüksek bir varistor voltajı olan bir varistor seçmek, arıza oranını azaltabilir ve hizmet ömrünü uzatabilir, ancak kalıntı voltajı hafifçe artacaktır.

2Trafik akışının seçimi

Varistorun nominal boşaltma akımı, dayanması gereken dalgalanma akımından veya ekipman çalışması sırasında oluşabilecek maksimum dalgalanma akımından daha büyük olmalıdır.Adli boşaltma akımı, varistor artış ömrü değerlendirme eğrisinde 10'dan fazla çarpmanın değerine dayanarak hesaplanmalıdır., bu da maksimum çarpma akışının yaklaşık % 30'unu oluşturur (yani 0.3 IP).

3. Sıkıştırma voltajının seçimi

Varistorun sıkıştırma voltajı korunan bileşen veya ekipmanın dayanabileceği maksimum voltajdan (yani güvenlik voltajından) daha az olmalıdır.

4Kondensatör seçimi Cp

Yüksek frekanslı iletim sinyalleri için kapasitans Cp daha küçük olmalıdır ve tersine

5İç direnç eşleşmesi (Resistance Match)

Korunan bileşenin (hatın) iç direnci R (R ≥ 2Ω) ile varistorun geçici iç direnci Rv arasındaki ilişki: R ≥ 5 Rv;küçük iç dirençli korunan bileşenler için, sinyal iletim hızı etkilenmezse sinyal iletim hızı etkilenmez. Aşağıda, büyük kapasiteli varistor kullanmaya çalışın.

Uygulamalar:

1. Sıkça Sorulan Sorular
Örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.

Peki ya teslimat süresi?
A: Örnek için 1 gün, seri üretim için 1-2 hafta gerekiyor.

S3: MOQ'unuz var mı?
A: MOQ ürün türüne bağlıdır, örnek kontrol için 1pc mevcuttur

Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: Genellikle DHL, UPS, FedEx veya TNT ile göndeririz. Gelmesi genellikle 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.

Bir emri nasıl yaparsınız?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
