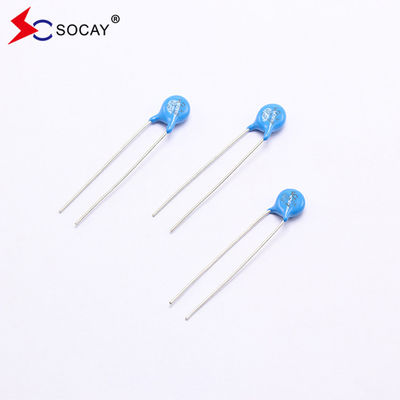

MOV Varistor 5D/7D/10D Elektrostatik Koruyucu 271/471/511/561 Direniş
Veritabanı:07D Serisi_v2306.1.pdf
Tip numarası | Maksimum İzin Verilen Voltaj | Varistor Voltaj |
Maksimum Sıkıştırma Voltaj |
Dayanıklı Yükselme Mevcut |
Maksimum Enerji (10/1000μs) |
Rated Güç |
TYpikal Kapasite (Bağlantı) | |||||||
Standart | Yüksek dalga | VAC(V) | VDC(V) |
V1mA (V) |
Ben...P(A) | VC(V) |
I ((A) Standart |
I ((A) Yüksek dalga |
(J) Standart |
(J) Yüksek dalga |
(W) | @ 1KHZ (pf) | ||
1 kez | 2 kez | 1 kez | 2 kez | |||||||||||
07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
07D270K | 07D270KJ | 17 | 22 | 27(24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
07D470K | 07D470KJ | 30 | 38 | 47 ((42 ~ 54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
07D560K | 07D560KJ | 35 | 45 | 56 ((50 ~ 62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
07D820K | 07D820KJ | 50 | 65 | 82(74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
07D301K | 07D301KJ | 190 | 250 | 300(270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
07D431K | 07D431KJ | 275 | 350 | 430(387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
Not:Voltaj>33V, K ±10%
Açıklama:
07D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma değerleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı şimşek çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 1.75KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.
Özellikleri:
U Geniş çalışma voltajı (V1mA) aralığı 18V ila 820V arasında U geçici aşırı gerilemeye hızlı yanıt verir U Büyük absorbe geçici enerji kapasitesi U Düşük sıkıştırma oranı ve devam eden akım yok u J-STD-020'ye göre MSL seviyesini 1 karşılar |
Uygulamalar:
Transistor, diyot, IC, tiristor veya triac yarı iletken koruması U Kullanıcı elektroniklerinde artış koruması U Endüstriyel elektroniklerde aşırı koruma U Elektronik ev aletlerinde, gaz ve petrol aletlerinde şarj koruması U Relay ve elektromanyetik valf dalgalanma emilimi |
Malzeme | Radyoaktif madde yok |
Çalışan Sıcaklık | -40°C ~ +85°C |
Depolama sıcaklığı | -55°C ~ +125°C |
Vücut | Nikel kaplama |
İletileri | Alça kaplama |
Kurşunsuz cihazlar | Nikel kaplama |
