500V Serisi Yüksek Voltajlı Mov 7D 561K Zov Varistor 07D511 Direniş
Veritabanı:07D Serisi_v2306.1.pdf
Tip numarası | Maksimum İzin Verilen Voltaj | Varistor Voltaj |
Maksimum Sıkıştırma Voltaj |
Dayanıklı Yükselme Mevcut |
Maksimum Enerji (10/1000μs) |
Rated Güç |
TYpikal Kapasite (Bağlantı) | |||||||
Standart | Yüksek dalga | VAC(V) | VDC(V) |
V1mA (V) |
Ben...P(A) | VC(V) |
I ((A) Standart |
I ((A) Yüksek dalga |
(J) Standart |
(J) Yüksek dalga |
(W) | @ 1KHZ (pf) | ||
1 kez | 2 kez | 1 kez | 2 kez | |||||||||||
07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
07D270K | 07D270KJ | 17 | 22 | 27(24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
07D470K | 07D470KJ | 30 | 38 | 47 ((42 ~ 54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
07D560K | 07D560KJ | 35 | 45 | 56 ((50 ~ 62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
07D820K | 07D820KJ | 50 | 65 | 82(74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
07D301K | 07D301KJ | 190 | 250 | 300(270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
07D431K | 07D431KJ | 275 | 350 | 430(387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
Not:Voltaj>33V, K ±10%
Varistor hakkında
Varistor, MOV olarak adlandırılır, bir voltaj duyarlı doğrusal olmayan aşırı voltaj koruma yarı iletken bileşenidir.Ekipmanın minyatürleştirilmesinin alan boyutu gereksinimlerine uyum sağlamak ve işlevsel yükseltme ihtiyaçlarını karşılamak için, güç kaynağı, batarya yönetimi ve özel sistem fonksiyonlarının hepsi yüksek entegrasyonlu gelişmiş çözümler gerektirir.Bunlar, başarılı bir tüketici elektroniği sistemi tasarımı için çözülmesi gereken önemli sorunlardır.. Tüketici elektronik ürünlerinin devre koruma seviyesini nasıl geliştirebiliriz?Varistor'un çalışma prensibi, anlık bir aşırı gerilim olmadığında yüksek müdahaleye sahip olmasıdır., ancak artış akımı ve voltajı arttıkça impedansı azalmaya devam edecek ve akım ve voltaj özellikleri güçlü bir şekilde doğrusal değildir.
Varistorun işlevi nedir?
Varistorun yanıt süresi ns seviyesindedir, bu da hava boşaltma tüpünden daha hızlı ve TVS tüpünden biraz daha yavaştır.yanıt hızı elektronik devrelerin aşırı gerilim koruması gereksinimlerini karşılayabilirBir varistörün bağlantı kapasitesi genellikle yüzlerce ila binlerce Pf civarındadır.Yüksek frekanslı sinyal hatlarının korunmasında doğrudan kullanılmak için uygun değildir.. AC devrelerinin korunmasında kullanıldığında, büyük bağlantı kapasitesi sızıntıyı artıracaktır. Koruyucu devrelerin tasarlanmasında akım tamamen dikkate alınmalıdır.Varistorun akış kapasitesi daha büyük, ancak gaz boşaltma borusundan daha küçüktür.
Açıklama:

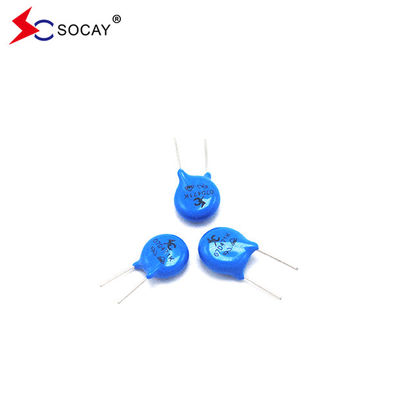

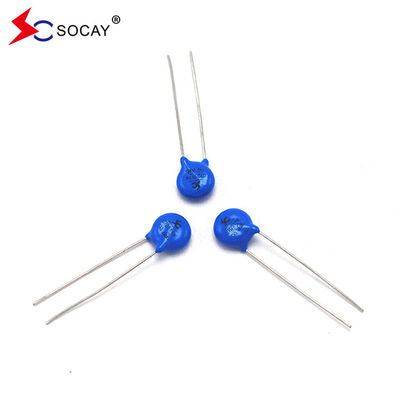

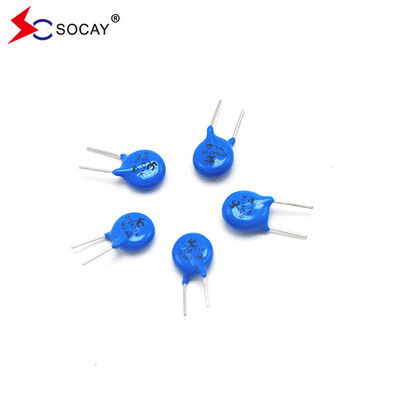

07D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma değerleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı şimşek çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 1.75KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.
Özellikleri:
U Geniş çalışma voltajı (V1mA) aralığı 18V ila 820V arasında U geçici aşırı gerilemeye hızlı yanıt verir U Büyük absorbe geçici enerji kapasitesi U Düşük sıkıştırma oranı ve devam eden akım yok u J-STD-020'ye göre MSL seviyesini 1 karşılar |
Uygulamalar:
Güç kaynağı sistemleri, dalgalanma bastırıcıları, güvenlik sistemleri, motor koruması, otomotiv elektronik sistemleri, ev aletleri vb.
Malzeme | Radyoaktif madde yok |
Çalışan Sıcaklık | -40°C ~ +85°C |
Depolama sıcaklığı | -55°C ~ +125°C |
Vücut | Nikel kaplama |
İletileri | Alça kaplama |
Kurşunsuz cihazlar | Nikel kaplama |
Lütfen daha fazla bilgi için kısa sürede bizimle iletişime geçmekten çekinmeyin. OEM / ODM siparişleriniz hoş geldiniz. Yakın gelecekte sizinle işbirliği ilişkileri kurmayı umuyoruz.
