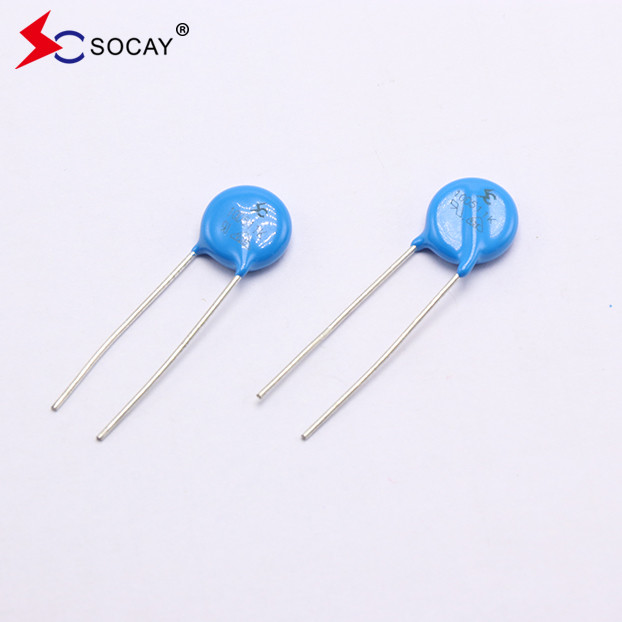

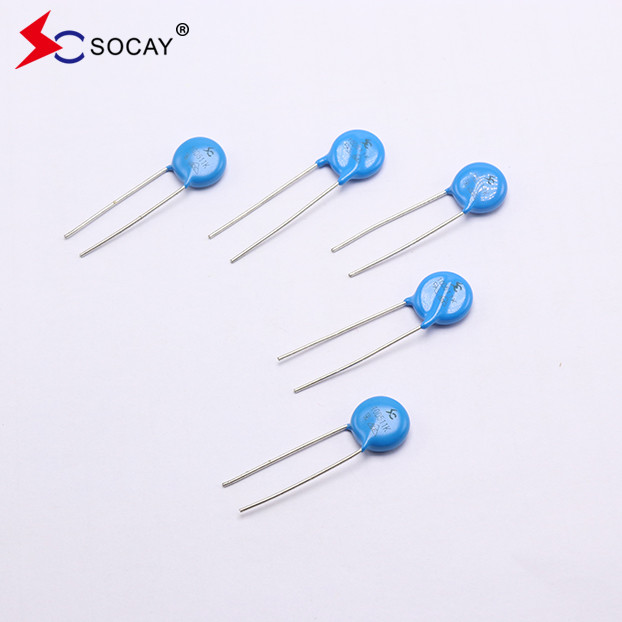

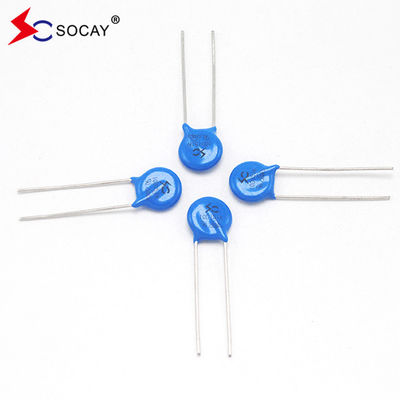

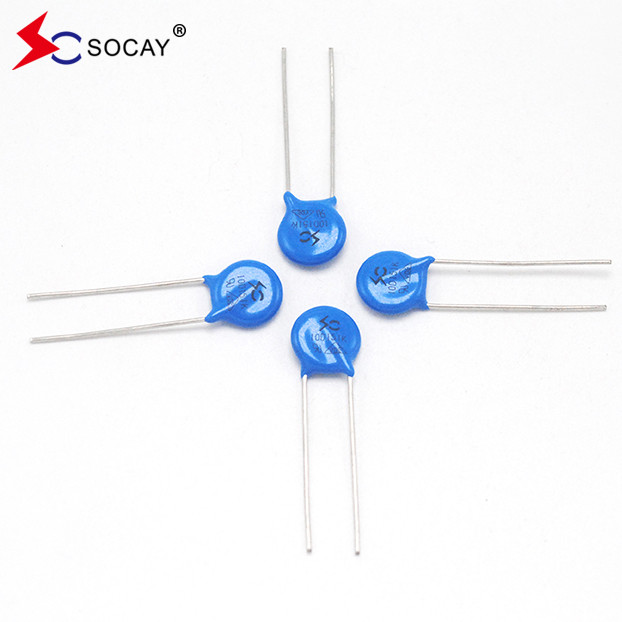

10D561K 560V Metal Oksit Varistor 10D 550V Elektronik Bileşenler VDR-10d561
Veritabanı:10D Serisi_v2306.1.pdf
Tip numarası | Maksimum İzin Verilen Voltaj | Varistor Voltaj |
Maksimum Sıkıştırma Voltaj |
Dayanıklı Yükselme Mevcut |
Maksimum Enerji (10/1000μs) |
Rated Güç |
TYpikal Kapasite (Bağlantı) | |||||||
Standart | Yüksek dalga | VAC(V) | VDC(V) |
V1mA (V) |
Ben...P(A) | VC(V) |
I ((A) Standart |
I ((A) Yüksek dalga |
(J) Standart |
(J) Yüksek dalga |
(W) | @ 1KHZ (pf) | ||
1 kez | 2 kez | 1 kez | 2 kez | |||||||||||
10D180K | 10D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
10D270K | 10D270KJ | 17 | 22 | 27(24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
10D330K | 10D330KJ | 20 | 26 | 33(29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
10D470K | 10D470KJ | 30 | 38 | 47 ((42 ~ 54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
10D560K | 10D560KJ | 35 | 45 | 56 ((50 ~ 62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
10D820K | 10D820KJ | 50 | 65 | 82(74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
10D151K | 10D151KJ | 95 | 125 | 150 ((135~165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
10D301K | 10D301KJ | 190 | 250 | 300(270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
10D391K | 10D391KJ | 250 | 320 | 390 ((351~429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
10D431K | 10D431KJ | 275 | 350 | 430(387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
10D821K | 10D821KJ | 510 | 670 | 820 ((738~902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
Açıklama:
10D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma değerleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı yıldırım çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 3,5KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.
Özellikleri:
u 18V'den 1100V'ye kadar geniş çalışma voltaj aralığı (V1mA) U geçici aşırı gerilemeye hızlı yanıt verir U Büyük absorbe geçici enerji kapasitesi U Düşük sıkıştırma oranı ve devam eden akım yok u J-STD-020'ye göre MSL seviyesini 1 karşılar |
Uygulamalar:
Güç koruması, anahtarlar, POS makineleri, yıldırım yakalayıcılar, bina interkomları, izleme sistemleri,
Park kartları, iletme sistemleri, aletler, sayaçlar, iletişim ürünleri, kontrol panelleri.
Malzeme | Radyoaktif madde yok |
Çalışan Sıcaklık | -40°C ~ +85°C |
Depolama sıcaklığı | -55°C ~ +125°C |
Vücut | Nikel kaplama |
İletileri | Alça kaplama |
Kurşunsuz cihazlar | Nikel kaplama |
Bölüm Numarası | miktarı | Paket seçeneği | Paketleme Özellikleri |
10DXXXXX | 500 | Plastik torba | Toplu Paket |
Çalışma prensibi:
Bir devreye paralel olarak bağlandığında ve cihaz hareket etmediğinde, direnç değeri yüksektir ve devreye az veya hiç etkisi olmayan açık bir devre olarak kabul edilebilir.Normal olmayan bir nabız olduğunda, direnç değeri anında düşer ve akım anlık olarak serbest bırakılır. Anormal yüksek voltaj kaybolduğunda, yüksek direnç durumuna döner ve devre normal çalışır.
