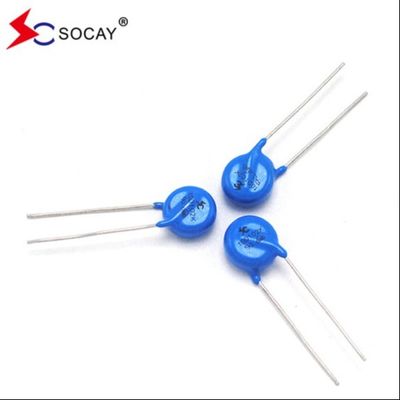

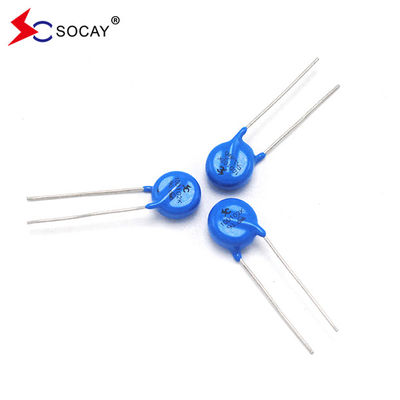

10D471K 10D471KJ Mov Varistor Direniş 470V Varistor ZOV 10MM DIP İşlemi
Veritabanı:10D Serisi_v2306.1.pdf
Tip numarası | Maksimum İzin Verilen Voltaj | Varistor Voltaj |
Maksimum Sıkıştırma Voltaj |
Dayanıklı Yükselme Mevcut |
Maksimum Enerji (10/1000μs) |
Rated Güç |
TYpikal Kapasite (Bağlantı) | |||||||
Standart | Yüksek dalga | VAC(V) | VDC(V) |
V1mA (V) |
Ben...P(A) | VC(V) |
I ((A) Standart |
I ((A) Yüksek dalga |
(J) Standart |
(J) Yüksek dalga |
(W) | @ 1KHZ (pf) | ||
1 kez | 2 kez | 1 kez | 2 kez | |||||||||||
10D180K | 10D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
10D270K | 10D270KJ | 17 | 22 | 27(24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
10D330K | 10D330KJ | 20 | 26 | 33(29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
10D470K | 10D470KJ | 30 | 38 | 47 ((42 ~ 54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
10D560K | 10D560KJ | 35 | 45 | 56 ((50 ~ 62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
10D820K | 10D820KJ | 50 | 65 | 82(74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
10D151K | 10D151KJ | 95 | 125 | 150 ((135~165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
10D301K | 10D301KJ | 190 | 250 | 300(270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
10D391K | 10D391KJ | 250 | 320 | 390 ((351~429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
10D431K | 10D431KJ | 275 | 350 | 430(387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
10D821K | 10D821KJ | 510 | 670 | 820 ((738~902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
Varistor hakkında
Varistor, sinterlenmiş çinko oksitten yapılmış bir yarı iletken voltaj sınırlayıcı dalgalanma cihazıdır.Mükemmel doğrusal olmayan özellikleri ve süper dalgalanma emici yetenekleri nedeniyle koruma için elektronik devrelerde yaygın olarak kullanılır.
Varistor'un avantajları:
1. Akış hızı büyüktür (100A ~ 70kA). Hacim ne kadar büyükse, o kadar büyük bir artış akımına dayanabilir.
2- Tam çeşitleri ve geniş kullanım alanı
Varistor'un dezavantajları:
1Varistorun doğrusal olmayan özellikleri zayıf (dinamik direnci büyük)
2Sınırlama voltajı (sıkıştırma voltajı) akım büyük olduğunda daha yüksektir.
3Sızıntı akımı düşük voltajda daha büyüktür ve yaşlanmak daha kolaydır.
Açıklama:
10D serisi radyal kurşunlu varistorlar, daha düşük DC voltaj uygulamaları için daha önce bu kadar küçük disklerde mevcut olanlardan daha yüksek dalgalanma değerleri sunarak ideal bir devre koruma çözümü sunar.
Maksimum zirve dalgalanma akımı, dolaylı yıldırım çarpması müdahalesi de dahil olmak üzere yüksek zirve dalgalanmalarına karşı korunmak için 3,5KA'ya (8/20 μs darbeler) ulaşabilir.Güç kaynağından geçici ve anormal hızlı geçiciyi değiştiren sistem.
Özellikleri:
u 18V'den 1100V'ye kadar geniş çalışma voltaj aralığı (V1mA) U geçici aşırı gerilemeye hızlı yanıt verir U Büyük absorbe geçici enerji kapasitesi U Düşük sıkıştırma oranı ve devam eden akım yok u J-STD-020'ye göre MSL seviyesini 1 karşılar |
Uygulamalar:
Güç koruması, anahtarlar, POS makineleri, yıldırım yakalayıcılar, bina interkomları, izleme sistemleri, otopark kartları,
İletişim sistemleri, aletler, sayaçlar, iletişim ürünleri, kontrol panelleri.
Malzeme | Radyoaktif madde yok |
Çalışan Sıcaklık | -40°C ~ +85°C |
Depolama sıcaklığı | -55°C ~ +125°C |
Vücut | Nikel kaplama |
İletileri | Alça kaplama |
Kurşunsuz cihazlar | Nikel kaplama |
Bölüm Numarası | miktarı | Paket seçeneği | Paketleme Özellikleri |
10DXXXXX | 500 | Plastik torba | Toplu Paket |
