Name: Tek yönlü devreler koruma bileşenleri TVS diyotları SM8S20AG AEC-Q101 Otomobil koruması için nitelikli
Brand: SOCAY
SKU: SM8S20AG
Rating: 4.8 (176 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: TVS Diyotları

Paket Türü: DO-218AB

SG: 20V

IR@VR @25°C: 5μA

IR@Vr @175°C: 150μA

BT: 5mA

Vc@Ipp: 32.4V

Ipp: 204A

Depolama sıcaklığı: -55°C ila +175°C

Vurgulamak:

Tek yönlü devre koruma bileşenleri

AEC-Q101 Devre Koruma Bileşenleri

SM8S20AG

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SM8S20AG

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

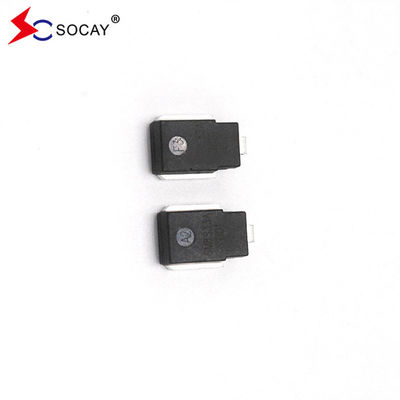

Tek yönlü devreler koruma bileşenleri TVS diyotları SM8S20AG AEC-Q101 Otomobil koruması için nitelikli

Ürün Açıklaması

Tek Yönlü TVS Diyotları SM8S20AG, Otomobil Koruması için AEC-Q101 Sınıfına Uygun

Veritabanı:SM8SXXG Serisi_v2309.1.pdf

Tek yönlü devreler koruma bileşenleri TVS diyotları SM8S20AG AEC-Q101 Otomobil koruması için nitelikli 0

Açıklama:

SM8S serisi hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.

Bölüm Numarası		Çalışma Zirvesi Geriye dön. Voltaj V_RWM (V)	Ayrımcılık Voltaj V_BR (V)		Sınav akımı Ben..._T (mA)	Maksimum Ters Sızıntı Ben..._R @V_RWM (μA)	Maksimum Ben..._R@V_RWMT_J=175°C (μA)	En fazla geri dönüşYükselmeMevcut Ben..._PP(A)①	En yüksek sıkıştırma voltajı V_C @Ben..._PP (V)
Birlik	İki.		Miçinde.	Mbalta.
SM8S20AG	SM8S20CAG	20.0	22.2	24.5	5.0	10	150	204	32.4
SM8S22AG	SM8S22CAG	22.0	24.4	26.9	5.0	10	150	186	35.5
SM8S24AG	SM8S24CAG	24.0	26.7	29.5	5.0	10	150	170	38.9
SM8S26AG	SM8S26CAG	26.0	28.9	31.9	5.0	10	150	157	42.1
SM8S28AG	SM8S28CAG	28.0	31.1	34.4	5.0	10	150	145	45.4
SM8S30AG	SM8S30CAG	30.0	33.3	36.8	5.0	10	150	136	48.4
SM8S33AG	SM8S33CAG	33.0	36.7	40.6	5.0	10	150	124	53.3
SM8S36AG	SM8S36CAG	36.0	40.0	44.2	5.0	10	150	114	58.1
SM8S40AG	SM8S40CAG	40.0	44.4	49.1	5.0	10	150	102	64.5
SM8S43AG	SM8S43CAG	43.0	47.8	52.8	5.0	10	150	95.1	69.4
SM8S45AG	SM8S45CAG	45.0	50.0	55.3	5.0	10	150	90.8	72.7
SM8S48AG	SM8S48CAG	48.0	53.3	58.9	5.0	10	150	85.3	77.4
SM8S51AG	SM8S51CAG	51.0	56.7	62.7	5.0	10	150	80.1	82.4
SM8S54AG	SM8S54CAG	54.0	60.0	66.3	5.0	10	150	75.8	87.1
SM8S58AG	SM8S58CAG	58.0	64.4	71.2	5.0	10	150	70.5	93.6
SM8S60AG	SM8S60CAG	60.0	66.7	73.7	5.0	10	150	68.2	96.8
SM8S64AG	SM8S64CAG	64.0	71.1	78.6	5.0	10	150	64.1	103.0
SM8S70AG	SM8S70CAG	70.0	77.8	86.0	5.0	10	150	58.4	113.0
SM8S75AG	SM8S75CAG	75.0	83.3	92.1	5.0	10	150	54.5	121.0
SM8S78AG	SM8S78CAG	78.0	86.7	95.8	5.0	10	150	52.4	126.0
SM8S85AG	SM8S85CAG	85.0	94.4	104.0	5.0	10	150	48.2	137.0
*Notlar:* 1.Fırtına akımı dalga şekli 10/1000μS dalga şeklinde tanımlanır. 2.Tüm tipler için maksimum V_F= 1,8 V I'de_F= 100 A, 8.3 ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, çalışma döngüsü = 4 atış Dakika maksimum.

Özellikleri:

Optimize edilmiş cam pasifleştirilmiş yonga.

T_J= 175°C kapasitesi yüksek güvenilirlik ve otomobil gereksinimleri için uygundur.

6600W zirve atış gücü kapasitesi, 10/1000μs dalga biçimi, tekrarlama oranı (iş döngüsü): 0.01 %.

ISO7637-2 5a/5b ve ISO 16750 yük dökme testine uymak (sınav koşullarına göre değişir).

AEC-Q101 niteliğine uygun.

Düşük sızıntı akımı.

Düşük ileri gerilim düşüşü.

Mükemmel bir sıkıştırma yeteneği.

Cevap süresi çok hızlı.

RoHS uyumlu.

Uygulama:

Otomobil Koruması.
