Name: 36V SM8S36AG Devre Koruma Bileşenleri TVS Diyot Tek Yönlü Yüzey Montu
Brand: SOCAY
SKU: SM8S36AG
Rating: 4.7 (166 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

SM8S36AG Paketi: DO-218AB

SM8S36AG VR: 36V

IR@VR @25°C: 5μA

SM8S36AG Ir@Vr @175°C: 150μA

Vbr@It (Min.): 40.0v

SM8S36AG Vbr@It (Maks.): 44.2V

SM8S36AG Bu: 5mA

SM8S36AG Vc@Ipp: 58.1V

SM8S36AG Ipp: 114A

Vurgulamak:

36V devre koruma bileşenleri

Tek yönlü devre koruma bileşenleri

36V TVS Diyot Tek Yönlü

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SM8S36AG

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

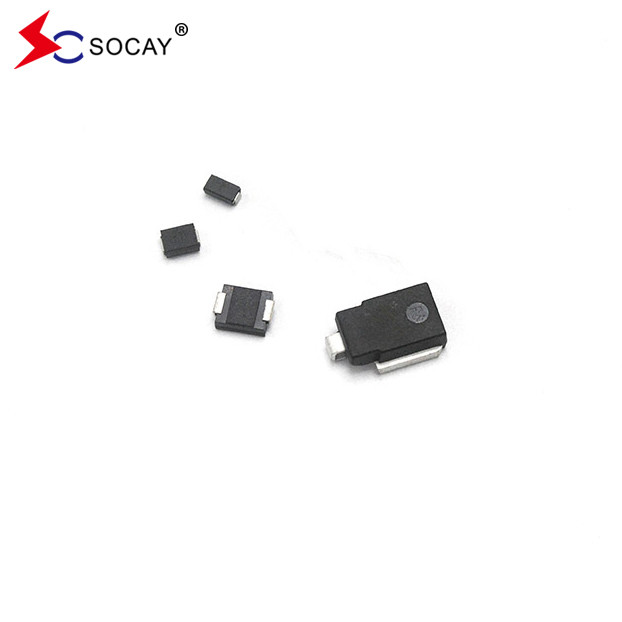

36V SM8S36AG Devre Koruma Bileşenleri TVS Diyot Tek Yönlü Yüzey Montu

Ürün Açıklaması

SOCAY 36V tek yönlü TVS Diyotları SM8S36AG, Yüzey Montajı Geçici Voltaj Baskılayıcıları

Veritabanı:SM8SXXG Serisi_v2309.1.pdf

36V SM8S36AG Devre Koruma Bileşenleri TVS Diyot Tek Yönlü Yüzey Montu 0

Açıklama:

SM8S serisi hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.

Bölüm Numarası		Çalışma Zirvesi Geriye dön. Voltaj V_RWM (V)	Ayrımcılık Voltaj V_BR (V)		Sınav akımı Ben..._T (mA)	Maksimum Ters Sızıntı Ben..._R @V_RWM (μA)	Maksimum Ben..._R@V_RWMT_J=175°C (μA)	En fazla geri dönüşYükselmeMevcut Ben..._PP(A)①	En yüksek sıkıştırma voltajı V_C @Ben..._PP (V)
Birlik	İki.		Miçinde.	Mbalta.
SM8S10AG	SM8S10CAG	10.0	11.1	12.3	5.0	15	250	388	17.0
SM8S11AG	SM8S11CAG	11.0	12.2	13.5	5.0	10	150	363	18.2
SM8S12AG	SM8S12CAG	12.0	13.3	14.7	5.0	10	150	332	19.9
SM8S13AG	SM8S13CAG	13.0	14.4	15.9	5.0	10	150	307	21.5
SM8S14AG	SM8S14CAG	14.0	15.6	17.2	5.0	10	150	284	23.2
SM8S15AG	SM8S15CAG	15.0	16.7	18.5	5.0	10	150	270	24.4
SM8S16AG	SM8S16CAG	16.0	17.8	19.7	5.0	10	150	254	26.0
SM8S17AG	SM8S17CAG	17.0	18.9	20.9	5.0	10	150	239	27.6
SM8S18AG	SM8S18CAG	18.0	20.0	22.1	5.0	10	150	226	29.2
SM8S20AG	SM8S20CAG	20.0	22.2	24.5	5.0	10	150	204	32.4
SM8S22AG	SM8S22CAG	22.0	24.4	26.9	5.0	10	150	186	35.5
SM8S24AG	SM8S24CAG	24.0	26.7	29.5	5.0	10	150	170	38.9
SM8S26AG	SM8S26CAG	26.0	28.9	31.9	5.0	10	150	157	42.1
SM8S28AG	SM8S28CAG	28.0	31.1	34.4	5.0	10	150	145	45.4
SM8S30AG	SM8S30CAG	30.0	33.3	36.8	5.0	10	150	136	48.4
SM8S33AG	SM8S33CAG	33.0	36.7	40.6	5.0	10	150	124	53.3
SM8S36AG	SM8S36CAG	36.0	40.0	44.2	5.0	10	150	114	58.1
SM8S40AG	SM8S40CAG	40.0	44.4	49.1	5.0	10	150	102	64.5
SM8S43AG	SM8S43CAG	43.0	47.8	52.8	5.0	10	150	95.1	69.4
SM8S45AG	SM8S45CAG	45.0	50.0	55.3	5.0	10	150	90.8	72.7
SM8S48AG	SM8S48CAG	48.0	53.3	58.9	5.0	10	150	85.3	77.4
SM8S51AG	SM8S51CAG	51.0	56.7	62.7	5.0	10	150	80.1	82.4
SM8S54AG	SM8S54CAG	54.0	60.0	66.3	5.0	10	150	75.8	87.1
SM8S58AG	SM8S58CAG	58.0	64.4	71.2	5.0	10	150	70.5	93.6
SM8S60AG	SM8S60CAG	60.0	66.7	73.7	5.0	10	150	68.2	96.8
SM8S64AG	SM8S64CAG	64.0	71.1	78.6	5.0	10	150	64.1	103.0
SM8S70AG	SM8S70CAG	70.0	77.8	86.0	5.0	10	150	58.4	113.0
SM8S75AG	SM8S75CAG	75.0	83.3	92.1	5.0	10	150	54.5	121.0
SM8S78AG	SM8S78CAG	78.0	86.7	95.8	5.0	10	150	52.4	126.0
SM8S85AG	SM8S85CAG	85.0	94.4	104.0	5.0	10	150	48.2	137.0
*Notlar:* 1.Fırtına akımı dalga şekli 10/1000μS dalga şeklinde tanımlanır. 2.Tüm tipler için maksimum V_F= 1,8 V I'de_F= 100 A, 8.3 ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, çalışma döngüsü = 4 atış Dakika maksimum.

Özellikleri:

Optimize edilmiş cam pasifleştirilmiş yonga.

T_J= 175°C kapasitesi yüksek güvenilirlik ve otomobil gereksinimleri için uygundur.

6600W zirve atış gücü kapasitesi, 10/1000μs dalga biçimi, tekrarlama oranı (iş döngüsü): 0.01 %.

ISO7637-2 5a/5b ve ISO 16750 yük dökme testine uymak (sınav koşullarına göre değişir).

AEC-Q101 niteliğine uygun.

Düşük sızıntı akımı.

Düşük ileri gerilim düşüşü.

Mükemmel bir sıkıştırma yeteneği.

Cevap süresi çok hızlı.

RoHS uyumlu.

36V SM8S36AG Devre Koruma Bileşenleri TVS Diyot Tek Yönlü Yüzey Montu 1

Uygulama:

Otomobil Koruması.

36V SM8S36AG Devre Koruma Bileşenleri TVS Diyot Tek Yönlü Yüzey Montu 2
