Name: 24V SM8S24CAG Devre Koruma Bileşenleri DO-218AB Paket Otomotiv TVS Diyot
Brand: SOCAY
SKU: SM8S24CAG
Rating: 5 (164 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: TVS Diyotları

Paket Türü: DO-218AB

SG: 24v

IR@VR @25°C: 5μA

IR@Vr @175°C: 150μA

Vbr@It (Min.): 26.7V

Vbr@It (Maks.): 29.5V

BT: 5mA

Vc@Ipp: 38.9V

Ipp: 170A

Depolama sıcaklığı: -55°C ila +175°C

Vurgulamak:

24V devre koruma bileşenleri

DO-218AB Devre Koruma Bileşenleri

DO-218AB Otomobil TVS Diyodu

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: SM8S24CAG

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

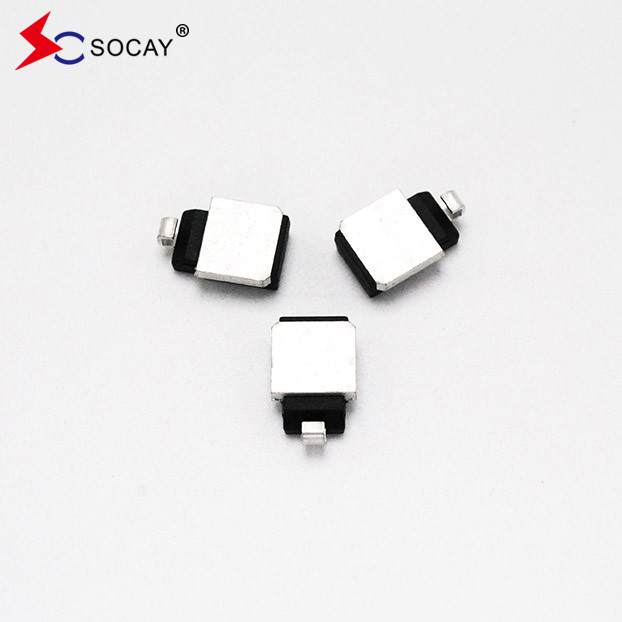

24V SM8S24CAG Devre Koruma Bileşenleri DO-218AB Paket Otomotiv TVS Diyot

Ürün Açıklaması

24V SM8S24CAG Devre Koruma Bileşenleri DO-218AB Paket Otomotiv TVS Diyot

Veritabanı:SM8SXXG Serisi_v2309.1.pdf

Açıklama:
SM8S serisi hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.

Bölüm Numarası		Çalışma Zirvesi Geriye dön. Voltaj V_RWM (V)	Ayrımcılık Voltaj V_BR (V)		Sınav akımı Ben..._T (mA)	Maksimum Ters Sızıntı Ben..._R @V_RWM (μA)	Maksimum Ben..._R@V_RWMT_J=175°C (μA)	En fazla geri dönüşYükselmeMevcut Ben..._PP(A)①	En yüksek sıkıştırma voltajı V_C @Ben..._PP (V)
Birlik	İki.		Miçinde.	Mbalta.
SM8S10AG	SM8S10CAG	10.0	11.1	12.3	5.0	15	250	388	17.0
SM8S11AG	SM8S11CAG	11.0	12.2	13.5	5.0	10	150	363	18.2
SM8S12AG	SM8S12CAG	12.0	13.3	14.7	5.0	10	150	332	19.9
SM8S13AG	SM8S13CAG	13.0	14.4	15.9	5.0	10	150	307	21.5
SM8S14AG	SM8S14CAG	14.0	15.6	17.2	5.0	10	150	284	23.2
SM8S15AG	SM8S15CAG	15.0	16.7	18.5	5.0	10	150	270	24.4
SM8S16AG	SM8S16CAG	16.0	17.8	19.7	5.0	10	150	254	26.0
SM8S17AG	SM8S17CAG	17.0	18.9	20.9	5.0	10	150	239	27.6
SM8S18AG	SM8S18CAG	18.0	20.0	22.1	5.0	10	150	226	29.2
SM8S20AG	SM8S20CAG	20.0	22.2	24.5	5.0	10	150	204	32.4
SM8S22AG	SM8S22CAG	22.0	24.4	26.9	5.0	10	150	186	35.5
SM8S24AG	SM8S24CAG	24.0	26.7	29.5	5.0	10	150	170	38.9
*Notlar:* 1.Fırtına akımı dalga şekli 10/1000μS dalga şeklinde tanımlanır. 2.Tüm tipler için maksimum V_F= 1,8 V I'de_F= 100 A, 8.3 ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, çalışma döngüsü = 4 atış Dakika maksimum.

Otomobil TVS geçici bastırma diyotlarının genel görünümü
1Otomotiv TVS geçici bastırma diyotlarının geniş uygulanması
Otomobil sınıfı TVS diyotları pratik uygulamalarda yaygın bir koruma cihazıdır.Araç navigatörleri, araba kayıt cihazları, araba ısıtmalı koltuk yastıkları ve araba masaj koltukları. sandalyeler, araba MP3 çalarları, araba motor kontrol sistemleri.Bilim ve teknolojinin ve bilgi teknolojisinin güçlü gelişmesiyleAraçlara monte edilmiş elektronik ürünlerin istikrarlı ve güvenilir çalışmasını sağlamak için,Elektronik koruma cihazlarının ve üreticilerinin teknik parametreleri için daha sıkı ve talepkâr gereksinimler sunulmalıdır.- İhtiyacım var.

2Otomobil TVS geçici bastırma diyotları için parametreler gereksinimleri
nS seviyesi yanıt hızı, düşük geri kalan voltaj, düşük sızıntı akımı, ISO 7637-2-5A/5B yük dökme testine uygun, yüksek güvenilirlik,ve otomotiv AEC-Q101 elektronik cihaz gereksinimlerine uygun.

3Üreticinin sistem sertifikasyonu gereksinimleri
Otomobilin yanından geçti.endüstri IATF16949 sistem sertifikası

Özellikleri:
Optimize edilmiş cam pasifleştirilmiş yonga.
T_J= 175°C kapasitesi yüksek güvenilirlik ve otomobil gereksinimleri için uygundur.
6600W zirve atış gücü kapasitesi, 10/1000μs dalga biçimi, tekrarlama oranı (iş döngüsü): 0.01 %.
ISO7637-2 5a/5b ve ISO 16750 yük dökme testine uymak (sınav koşullarına göre değişir).
AEC-Q101 niteliğine uygun.
Düşük sızıntı akımı.
Düşük ileri gerilim düşüşü.
Mükemmel bir sıkıştırma yeteneği.
Cevap süresi çok hızlı.
RoHS uyumlu.

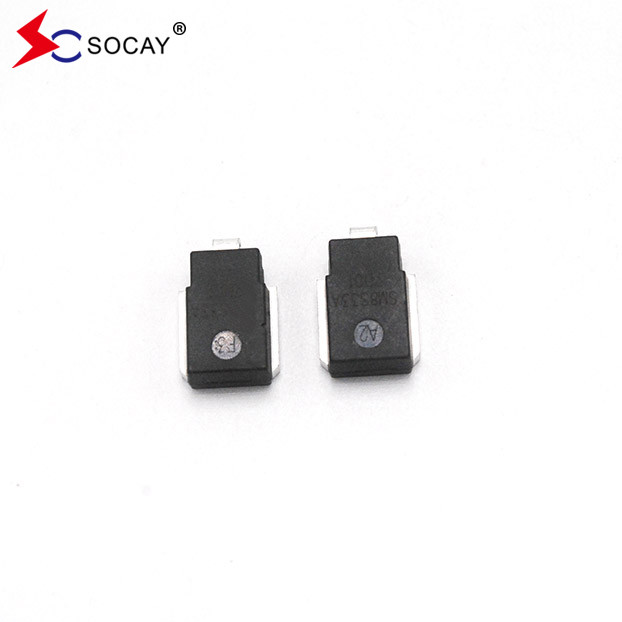

24V SM8S24CAG Devre Koruma Bileşenleri DO-218AB Paket Otomotiv TVS Diyot 1
Uygulama:
Otomobil Koruması.

SM8S serisindeki yaygın olarak kullanılan TVS diyotlarının açıklaması
SM8S serisi TVS diyotları otomotiv derecesinde artışa karşı koruma cihazlarıdır.Örneğin SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A vb.
