RoHS uyumlu, yüzey montaj geçici geçici gerilim bastırıcı SM8S24AG
Veritabanı:SM8SXXG Serisi_v2309.1.pdf
Son zamanlarda SOCAY, otomobillerde karşılaşılan yük dökme testlerinde artış bastırma sorununu çözmeyi amaçlayan otomotiv TVS diyot ürünleri SM8S24AG serisini piyasaya sürdü.SM8S24A G ürünü son derece hızlı yanıt süresine (sub-nanosaniye seviyesi) ve çok yüksek dalgalanma emişliğe sahiptir.Özellikle otomotiv elektronik devrelerindeki hassas elektronik ekipmanları geçici voltaj olaylarından kaynaklanan geçici voltajlardan korumak için kullanılır.Ürün:AEC-Q101 sertifikasyon standartları.
Açıklama:
SM8S serisi hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
Bölüm Numarası |
Çalışma Zirvesi Geriye dön. Voltaj VRWM (V) |
Ayrımcılık Voltaj VBR (V) |
Sınav akımı Ben...T (mA) |
Maksimum Ters Sızıntı Ben...R @VRWM (μA) |
Maksimum Ben...R@VRWMTJ=175°C (μA) |
En fazla geri dönüşYükselmeMevcut Ben...PP(A)① |
En yüksek sıkıştırma voltajı VC @Ben...PP (V) |
||
Birlik | İki. | Miçinde. | Mbalta. | ||||||
SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
Notlar: 1.Fırtına akımı dalga şekli 10/1000μS dalga şeklinde tanımlanır. 2.Tüm tipler için maksimum VF= 1,8 V I'deF= 100 A, 8.3 ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, çalışma döngüsü = 4 atış Dakika maksimum. |
Karakteristik

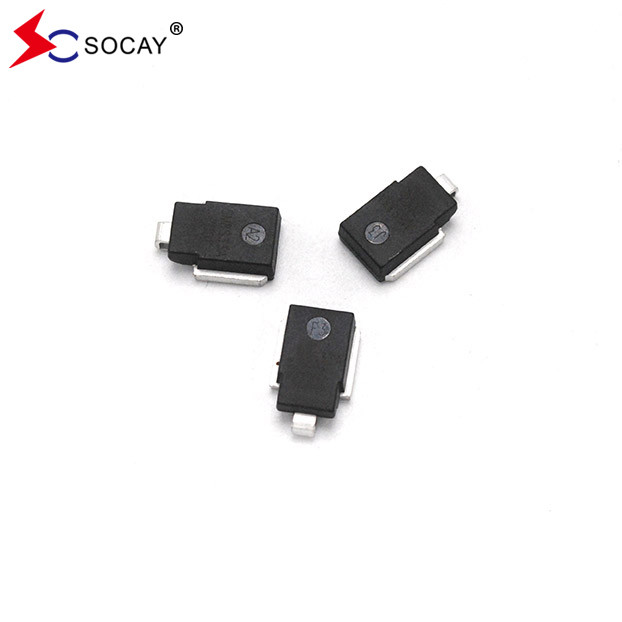

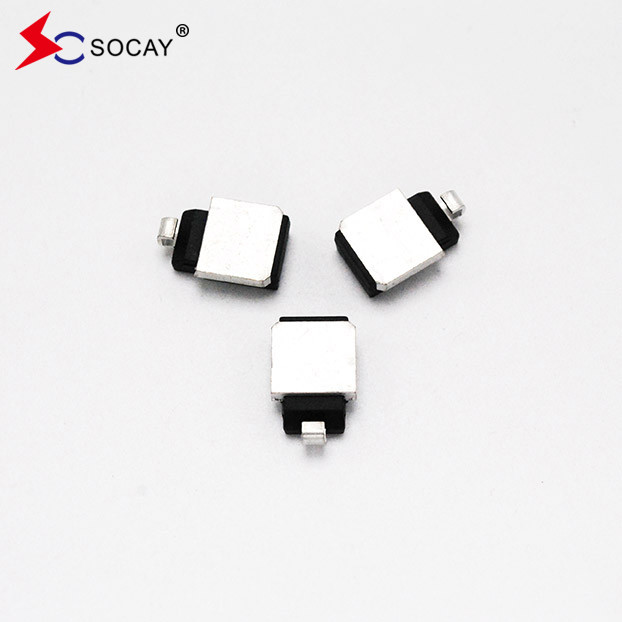

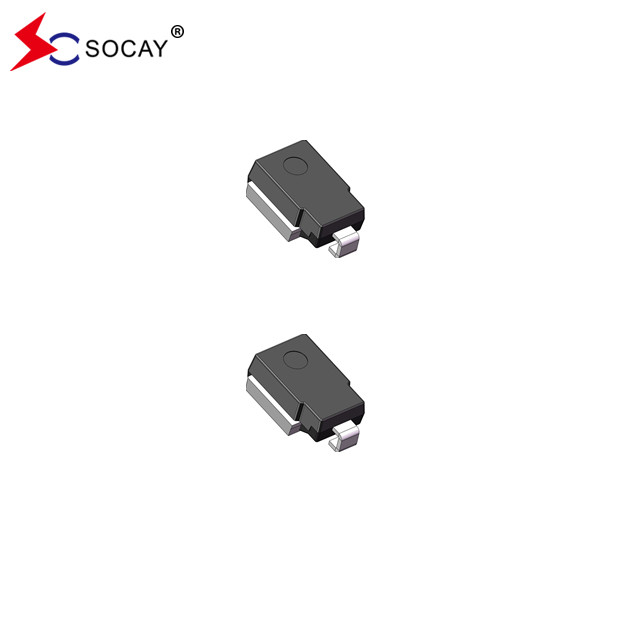

> Standart yüzey montajı DO-218AB paketini kabul eder
> 10×1000μs dalga biçiminde en yüksek darbe gücü 6600W, tekrar sıklığı (iş döngüsü): 0,01%
> Hızlı yanıt süresi: 0 volt'tan VBR minimumuna kadar tipik olarak 1.0ps'den az
> Mükemmel sıkıştırma yeteneği
> Küçük sızıntı akımı
> AEC-Q101 sertifikasyon standartlarına uymak
> Halogensiz ve RoHS ve Reach test standartlarına uygun
Uygulama
> I/O arayüzü
> AC/DC güç kaynağı
> Düşük frekanslı sinyal iletim hattı (RS232, RS485, vb.)
