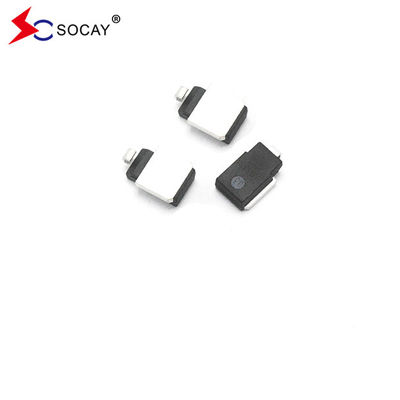

Yüzey montaj geçici geçici gerilim bastırıcı SM8S26AG,RoHS uyumlu
Veritabanı:SM8SXXG Serisi_v2309.1.pdf
Açıklama:
SM8S serisi hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
Bölüm Numarası |
Çalışma Zirvesi Geriye dön. Voltaj VRWM (V) |
Ayrımcılık Voltaj VBR (V) |
Sınav akımı Ben...T (mA) |
Maksimum Ters Sızıntı Ben...R @VRWM (μA) |
Maksimum Ben...R@VRWMTJ=175°C (μA) |
En fazla geri dönüşYükselmeMevcut Ben...PP(A)① |
En yüksek sıkıştırma voltajı VC @Ben...PP (V) |
||
Birlik | İki. | Miçinde. | Mbalta. | ||||||
SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
Notlar: 1.Fırtına akımı dalga şekli 10/1000μS dalga şeklinde tanımlanır. 2.Tüm tipler için maksimum VF= 1,8 V I'deF= 100 A, 8.3 ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, çalışma döngüsü = 4 atış Dakika maksimum. |
Özellikleri:
Optimize edilmiş cam pasifleştirilmiş yonga.
TJ= 175°C kapasitesi yüksek güvenilirlik ve otomobil gereksinimleri için uygundur.
6600W zirve atış gücü kapasitesi, 10/1000μs dalga biçimi, tekrarlama oranı (iş döngüsü): 0.01 %.
ISO7637-2 5a/5b ve ISO 16750 yük dökme testine uymak (sınav koşullarına göre değişir).
AEC-Q101 niteliğine uygun.
Düşük sızıntı akımı.
Düşük ileri gerilim düşüşü.
Mükemmel bir sıkıştırma yeteneği.
Cevap süresi çok hızlı.
RoHS uyumlu.
Ürün Özellikleri:
1Yüksek güvenilirlik, otomotiv standardı AEC-Q101 sertifikasına uygun;
2. ISO 7637-2-5a yük atma testine uygun (detaylar için model ve test seviyesine bakın);
3. Cam pasif çip;
4. Düşük kalıntı basıncı ve düşük sızıntı akışı;
5Hızlı yanıt süresi;
6- Tam paket türleri ve piyasadaki çoğu koruyucu bileşenle uyumlu;
Uygulama alanları:
1Araba eğlence sistemi.
2Araç navigasyon sistemi ve sürüş kayıt cihazı
3Radarı tersine çeviriyorum.
4. Araba güç kaynağı
5Otomobil ısıtmalı koltuk yastığı
6Hırsızlık önleme cihazı.
7Araç masaj yastığı.
8Arabanın MP3 çaları.
9Araç motor kontrol sistemi
TVS Diyodu hakkında
TVS olarak adlandırılan, bir diyot şeklinde yüksek verimli devre koruma cihazıdır.İki kutup arasındaki yüksek impedansı 10-12 saniye hızla düşük impedansa değiştirebilir, birkaç kilowatt'a kadar dalgalanma gücünü emiyor, iki kutup için neden oluyor.Elektronik devrelerin hassas bileşenlerini çeşitli artış darbelerinden zarar görmekten etkili bir şekilde korumakÖzellikle, aşağıdaki üç özelliğe sahiptir: 1. Sinyal ve güç hatlarına TVS diyotları eklemek, mikroprosesörlerin veya mikrodenetleyicilerin anlık artışlarını önleyebilir,Elektrostatik boşaltma etkileri gibi.2. Elektrostatik boşaltma etkisi 10.000V ve 60A'dan fazla darbeleri serbest bırakabilir ve 10ms sürebilir;sıradan TTL cihazları 30ms'den fazla 10V darbelerle karşılaştığında hasar görür.. TVS diyotlarının kullanımı, cihaz hasarına neden olabilecek darbeleri etkili bir şekilde emiyor ve otobüsler arasında geçişten kaynaklanan müdahaleyi (Crosstalk) ortadan kaldırıyor.TVS diyotlarının sinyal hatları ile zemin arasında yerleştirilmesi, veri ve kontrol otobüslerinin gereksiz gürültüden etkilenmesini önleyebilir.
