Ana sayfa /Ürünler/TVS Diyotları/Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı

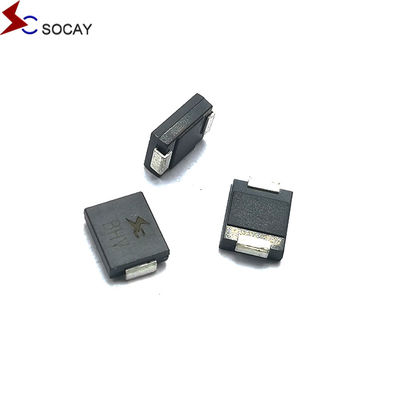

Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı

500 adet
MOQ
negotiable
fiyat
Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
8.0SMDJ22CA Anahtar Kelimeler: TVS Diyotları
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (Min.): 22.20V
8.0SMDJ22CA Vbr@It (Max.): 24.50V
8.0SMDJ22CA: 1mA
8.0SMDJ22CA Vc@Ipp: 32.4V
8.0SMDJ22CA Ipp: 249.38A
8.0SMDJ22CA Ir@Vrwm: 5μA
8.0SMDJ22CA Depolama Sıcaklık Aralığı: -55 ila +150 OC
Vurgulamak:

8.0SMDJ22CA

,

İki yönlü TVS diyotları

,

Yüzey Montajlı TVS Diyotları
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 8.0SMDJ22CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Ambalaj bilgileri: bant makarası, toplu
Teslim süresi: 1-3hafta
Ürün Açıklaması

Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı



Veritabanı:8.0SMDJ_v2107.1.pdf





Ağırlık 00.007 ons, 0.21 gram

Dava JEDEC DO-214AB Plastik kalıplı cam pasifleştirilmiş bağlantı

Kutupluk Renkli bant katodları gösterir, bipolar hariç.

Terminal JESD22-B102D'ye göre soldurulabilen mat teneke kaplamalı borular



Seçim Yöntemi

1Müşterinin ürünü, çalışma voltajı, uygulama portu ve gerekli koruma seviyesini belirlemek için VRWM'nin

2.değer, müşteri devresinin normal çalışma voltajından büyük veya eşittir,Cihazın VRWM değerinin müşterinin devresinin normal çalışma voltasından daha büyük veya eşit olmasını sağlar..

3VC (kaplama voltajı) değerinin arka uç çipi için maksimum voltajdan daha küçük veya eşit olmasını sağlamak da önemlidir.

4Uygulama portu ve koruma seviyesine göre uygun paketi ve güç değerini seçin.



8.0SMDJ22CA Açıklama:

8.0SMDJ serisi hassas elektronik ekipmanların yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korunması için tasarlanmıştır.




Bölüm Numarası İşaretleme

Geriye dön.
Durdurma
Voltaj VRWM (V)

Ayrımcılık
Voltaj VBR (V)
@IT

Test
Mevcut
IT (mA)

Maksimum
Sıkıştırma
Voltaj VC @IPP (V)

Maksimum
Zirve
Nabız
Mevcut IPP (A)

Maksimum
Geriye dön.
Sızıntı IR
@VRWM (μA)
Birlik İki. Birlik İki. MIN Max
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA Özellikleri:



  • Düşük sızıntı oranı.
  • Cam pasifikasyonlu çip
  • Tek ve iki yönlü birim
  • Çok iyi sıkıştırma yeteneği.
  • Hızlı yanıt süresi
  • RoHS Uyumluluğu
  • Aygıt, 10 × 1000μs dalga biçimi kullanıldığında% 0.01'lik bir tekrarlama oranı (iş döngüsü) ile 8000W'lik bir en yüksek güç kapasitesine sahiptir.





8.0SMDJ22CA Uygulamalar:

TVS cihazları, telekom, bilgisayar, endüstriyel ve tüketici elektronik uygulamalarında kullanılan I / O arayüzlerini, VCC otobüslerini ve diğer savunmasız devreleri korumak için uygundur.



Maksimum Güçlendirme (AB=25°C, aksi belirtilmedikçe)

Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile en yüksek darbe gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 8000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Not1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 6.5 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 300 Amperler
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) VF 3.5/5.0 Voltaj
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmiştirA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.





Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 0

Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 1

Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 2



Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 3



Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 4



Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 5

Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 6

Socay TVS İki yönlü TVS Diyotları 8.0SMDJ SMC 22V 8000W Yüzey Montaj Geçici Voltaj Baskıcısı 7
