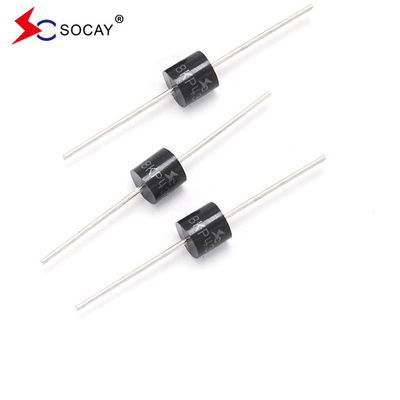

SOCAY 5000W 5KP Serisi TVS Diyotları Devre Koruması için Eksenel Kurşun Geçici Voltaj Baskıcısı

250 adet
MOQ
negotiable
fiyat
SOCAY 5000W 5KP Serisi TVS Diyotları Devre Koruması için Eksenel Kurşun Geçici Voltaj Baskıcısı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ters durma voltajı: 78.0V
Arıza Gerilimi @It (Min.): 86.70V
Arıza Gerilimi@It (Maks.): 95.80V
Test Akımı: 1mA
Maksimum Sıkma Gerilimi @Ipp: 126.0V
Maksimum Tepe Darbe Akımı: 39.68A
Maksimum Ters Sızıntı @Vrwm: 5μA
Vurgulamak:

5000W TVS Diyotları

,

5KP Serisi TVS Diyotları
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 5KP78A 5KP78CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

SOCAY 5000W 5KP Serisi TVS DIODE Çember Koruması Aksyal Kurşun Geçici Voltaj Baskıcısı


Veritabanı:5KP.pdf


5KP78A 5KP78CA Kısa Tanıtım:

The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.

Bölüm Numarası

Geriye dön.

Durdurma

Voltaj VRWM (V)

Ayrımcılık

VoltajVBR (V) @ IT

Test

Mevcut

Ben...T

(mA)

Maksimum

Sıkıştırma

Voltaj VC (V) @ IPP

Maksimum

Zirve Nabız

Mevcut

Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R (μA) @VRWM
Birlik İki.   MIN Max
5KP5.0A 5KP5.0CA 5.0 6.40 7.00 10 9.2 543.48 800
5KP6.0A 5KP6.0CA 6.0 6.67 7.37 10 10.3 485.44 800
5KP6.5A 5KP6.5CA 6.5 7.22 7.89 10 11.2 446.43 500
5KP7.0A 5KP7.0CA 7.0 7.78 8.60 10 12.0 416.67 200
5KP7.5A 5KP7.5CA 7.5 8.33 9.21 1 12.9 416.67 200
5KP8.0A 5KP8.0CA 8.0 8.89 9.83 1 13.6 367.65 50
5KP8.5A 5KP8.5ACA 8.5 9.44 10.40 1 14.4 347.22 20
5KP9.0A 5KP9.0CA 9.0 10.00 11.10 1 15.4 324.68 10
5KP10A 5KP10CA 10.0 11.10 12.30 1 17.0 294.12 5
5KP11A 5KP11CA 11.0 12.20 13.50 1 18.2 274.73 5
5KP12A 5KP12CA 12.0 13.30 14.70 1 19.9 251.26 5
5KP13A 5KP13CA 13.0 14.40 15.90 1 21.5 232.56 5
5KP14A 5KP14CA 14.0 15.60 17.20 1 23.2 215.52 5
5KP15A 5KP15CA 15.0 16.70 18.50 1 24.4 204.92 5
5KP16A 5KP16CA 16.0 17.80 19.70 1 26.0 192.31 5
5KP17A 5KP17CA 17.0 18.90 20.90 1 27.6 181.16 5
5KP18A 5KP18CA 18.0 20.00 22.10 1 29.2 171.23

5
5KP19A 5KP19CA 19.0 21.10 23.30 1 30.8 162.44 5
5KP20A 5KP20CA 20.0 22.20 24.50 1 32.4 154.32 5
5KP22A 5KP22CA 22.0 24.40 26.90 1 35.5 140.85 5
5KP24A 5KP24CA 24.0 26.70 29.50 1 38.9 128.53 5
5KP26A 5KP26CA 26.0 28.90 31.90 1 42.1 118.76 5
5KP28A 5KP28CA 28.0 31.10 34.40 1 45.4 110.13 5
5KP30A 5KP30CA 30.0 33.30 36.80 1 48.4 103.31 5
5KP33A 5KP33CA 33.0 36.70 40.60 1 53.3 93.81 5
5KP36A 5KP36CA 36.0 40.00 44.20 1 58.1 86.06 5
5KP40A 5KP40CA 40.0 44.40 49.10 1 64.5 77.52 5
5KP43A 5KP43CA 43.0

47.80

 52.80 1 69.4 72.05 5
5KP45A 5KP45CA 45.0 50.00 55.30 1 72.7 68.78 5
5KP48A 5KP48CA 48.0 53.30 58.90 1 77.4 64.60 5
5KP51A 5KP51CA 51.0 56.70 62.70 1 82.4 60.68 5
5KP54A 5KP54CA 54.0 60.00 66.30 1 87.1 57.41 5
5KP58A 5KP58CA 58.0 64.40 71.20 1 93.6 53.42 5
5KP60A 5KP60CA 60.0 66.70 73.70 1 96.8 51.65 5
5KP64A 5KP64CA 64.0 71.10 78.60 1 103.0 48.54 5
5KP70A 5KP70CA 70.0 77.80 86.00 1 113.0 44.25 5
5KP75A 5KP75CA 75.0 83.30 92.10 1 121.0 41.32 5
5KP78A 5KP78CA 78.0 86.70 95.80 1 126.0 39.68 5
5KP80A 5KP80CA 80.0 88.80 97.60 1 129.6 38.58 5
5KP85A 5KP85CA 85.0 94.40 104.00 1 137.0 36.50 5




5KP78A 5KP78CA Karakteristik:





U Düşük sızıntı

u Tek yönlü ve iki yönlü

u Mükemmel sıkıştırma yeteneği

U Hızlı tepki ve tepki

u RoHS uyumlu ve Halogen içermeyen

u 12V üzerinde tipik IR 5μA'dan daha az.

Matt Tin Kurşunsuz

U P600 paketlenmiş cam pasif çip düğümleri

u Yüksek sıcaklıklı lehimleme: 260°C/40 saniye.

u 5000W 10 × 1000μs dalga biçimi ile en yüksek güç Görev döngüsü: 0,01%

u Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% ×VBR@25°C× ΔT

U Hızlı yanıt süresi: Tipik olarak 0 volttan VBR dakikasına 1.0 ps' den az.
U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.
u En yaygın arıza türü, aşırı voltaj veya aşırı akım nedeniyle kısa devre.
u Bıyık testi JEDEC JESD201A Tabloları 4a ve 4c uyarınca yapılır.
u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
UData kabloları IEC 61000-4-2 uyarınca ESD korumalı
(IEC801-2)
U IEC 61000-4-4 uyarınca veri hatlarının EFT koruması
(IEC801-4)




5KP78A 5KP78CAUygulama:

TVS cihazları, endüstriyel, bilgisayar, telekomünikasyon ve tüketici elektroniği uygulamalarında I/O arayüzlerinin, VCC otobüslerinin ve diğer hassas devrelerin korunması için idealdir.

Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) ((Note 1), (Note 2) PPPM 5000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 8.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 500 Amperler
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) TF  3.5/5.0 Voltaj
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım nabzı, Şekil 3'e göre ve Şekil 2'ye göre TA = 25°C'nin üzerinde indirilmiştir.

2Her terminalde 5,0 mm x 5,0 mm (0,03 mm kalınlığında) bakır bantlara monte edilmiştir.

3. 8.3ms tek yarı sinusoidal veya eşdeğer kare dalga, çalışma döngüsü = maksimum 4 darbeler/dakikada.

4VBR < 200V için VF < 3,5V ve VBR > 201V için VF < 6,5V.

SOCAY 5000W 5KP Serisi TVS Diyotları Devre Koruması için Eksenel Kurşun Geçici Voltaj Baskıcısı 0

SOCAY 5000W 5KP Serisi TVS Diyotları Devre Koruması için Eksenel Kurşun Geçici Voltaj Baskıcısı 1

SOCAY 5000W 5KP Serisi TVS Diyotları Devre Koruması için Eksenel Kurşun Geçici Voltaj Baskıcısı 2
 SOCAY 5000W 5KP Serisi TVS Diyotları Devre Koruması için Eksenel Kurşun Geçici Voltaj Baskıcısı 3


  • SOCAY, telif hakları, ticari markalar, çeşitli patentler, ticari sırlar ve diğer fikri mülkiyet haklarının sahibi.
  • SOCAY, burada açıklanan ürünlerde herhangi bir zamanda önceden bildirim vermeden değişiklik yapma hakkını saklı tutar.
  • SOCAY, ürünlerinin herhangi bir amaç için uygunluğu hakkında herhangi bir ifade veya garanti vermez ve tüm sorumluluğu reddeder.
  • SOCAY veri sayfasında belirtilen parametreler uygulamalardan uygulamalara değişebilir.Kullanım öncesi tüm çalışma parametreleri müşterinin teknik uzmanı tarafından doğrulanmalıdır..
  • Bu uyarıların herhangi birine uymamak için tüm sorumluluk ve yükümlülük reddedilir.
