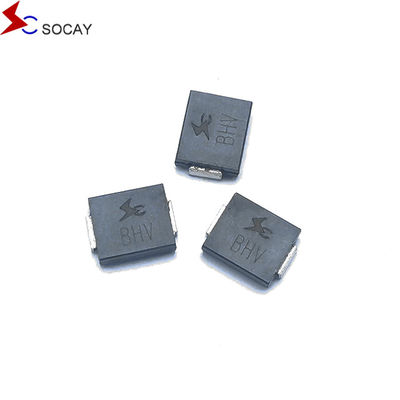

Socay TVS Hızlı Değiştirme Diyotları DO-214AB 8.0SMDJ 8000W 14V Yüzey Montajı Geçici Voltaj Baskıcısı
Veritabanı:8.0SMDJ_v2107.1.pdf
| Ağırlık |
00.007 ons, 0.21 gram |
| |
|
| Dava |
JEDEC DO-214AB Plastik kalıplı cam pasifleştirilmiş bağlantı |
| |
|
| Kutupluk |
Renkli bant katodları gösterir, bipolar hariç. |
| |
|
| Terminal |
JESD22-B102D'ye göre soldurulabilen mat teneke kaplamalı borular |
Seçim Yöntemi
1Müşterinin ürünü, çalışma voltajı, uygulama portu ve gerekli koruma seviyesini belirlemek için.
2Aygıtın VRWM değeri, müşterinin devresindeki normal çalışma voltajından büyük veya eşit olmalıdır.
3VC (kaplama voltajı) değerinin arka uç çipi için maksimum voltajın altında olduğundan emin olun.
4Uygulama portu ve koruma seviyesine göre uygun cihaz paketini ve gücünü seçin.
Açıklama:
8.0SMDJ serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
| Bölüm Numarası |
İşaretleme |
Geriye dön.
Durdurma
Voltaj VRWM (V)
|
Ayrımcılık
Voltaj VBR (V)
@IT
|
Test
Mevcut
IT (mA)
|
Maksimum
Sıkıştırma
Voltaj VC @IPP (V)
|
Maksimum
Zirve
Nabız
Mevcut IPP (A)
|
Maksimum
Geriye dön.
Sızıntı IR
@VRWM (μA)
|
| Birlik |
İki. |
Birlik |
İki. |
MIN |
Max |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Özellikleri:
- Cam pasif çip
- Düşük sızıntı
- Tek ve iki yönlü birim
- Mükemmel sıkıştırma yeteneği
- 8000W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesiDönüşüm hızı (iş döngüsü):0.01%
- Çok hızlı yanıt süresi
- RoHS uyumlu
Uygulamalar:
TVS cihazları, Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan I/O arayüzlerinin, VCC otobüsünün ve diğer savunmasız devrelerin korunması için idealdir.
| Maksimum Güçlendirme (AB=25°C, aksi belirtilmedikçe) |
| |
| Parametreler |
Simge |
Değer |
Birim |
| 10/1000μs dalga biçimi ile en yüksek darbe gücü dağılımı (Şekil.1) (Not 1), (Note 2) |
PPPM |
8000 |
Watts |
| 10/1000μs dalga biçimi ile zirve atış akımı. (Not1,Fig.3) |
Ben...PP |
Sonraki Tabloya bakın |
Amperler |
| Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C |
PM(AV) |
6.5 |
Watt |
| En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) |
Ben...FSM |
300 |
Amperler |
| Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) |
VF |
3.5/5.0 |
Voltaj |
| İşleme bağlantısı ve depolama sıcaklık aralığı. |
TJ, TSTG |
-55 ile +150 arasında |
°C |
|
Notlar:
1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmiştirA= Şekil 2'ye göre 25°C.
2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.
3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.
4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.
|
Sık Sorulan Sorular
Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol etmek için örnek siparişleri memnuniyetle. karışık örnekler de kabul edilebilir.
Önderi süresi nedir?
A: Örnek üretimi 1 gün sürerken, seri üretim, sipariş miktarları için 1-2 hafta sürer.
S3: MOQ'unuz var mı?
A: MOQ ürün türüne bağlıdır, örnek kontrol için 1pc mevcuttur
Mallar nasıl gönderilir ve tahmini teslimat süresi nedir?
A: Genellikle nakliye için DHL, UPS, FedEx veya TNT kullanırız, tahmini teslimat süresi 3-5 gündür. Hava yolu ve deniz yoluyla nakliye de mevcuttur.
Bir emri nasıl yaparsınız?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
S6: Ürünleriniz için garanti veriyor musunuz?
C: Evet, tüm ürünlerimize 2-5 yıllık garanti veriyoruz.
